| Номер в госреестре | 91730-24 |
| Наименование СИ | Микроскопы видеоизмерительные консольные |
| Обозначение типа СИ | UNIMETRO |
| Изготовитель | Dongguan UNIMETRO Precision Machinery Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы видеоизмерительные консольные UNIMETRO (далее - приборы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Основными элементами конструкции приборов являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола, и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Видеоизмерительный блок оснащён цветной камерой высокого разрешения с системой автоматической фокусировки и системой программируемой кольцевой цветной светодиодной подсветки. Перемещение по осям осуществляется на механических подшипниках. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание приборов имеет антивибрационные регулируемые опоры для установки по уровню.
К данному описанию типа относятся микроскопы видеоизмерительные консольные UNIMETRO изготавливаемые в сериях BASIC, EXTRA, PEAK, ULTRA и GENESIS в следующих модификациях:
- серия BASIC включает модификации: BASIC200, BASIC300, BASIC400, BASIC500;
- серия EXTRA включает модификации: EXTRA200, EXTRA200CUBE, EXTRA300, EXTRA400, EXTRA500;
- серия PEAK включает модификации: PEAK300-S, PEAK300-H, PEAK400-S, PEAK400-H, PEAK300-S PLUS, PEAK300-H PLUS, PEAK400-S PLUS, PEAK 400-H PLUS,
- серия ULTRA включает модификации: ULTRA300-S, ULTRA300-H, ULTRA400-S, ULTRA400-H, ULTRA500-S, ULTRA500-H, ULTRA600-S, ULTRA600-H, ULTRA300-S PLUS, ULTRA300-H PLUS, ULTRA400-S PLUS, ULTRA400-H PLUS, ULTRA500-S PLUS, ULTRA500-H PLUS, ULTRA600-S PLUS, ULTRA600-H PLUS;
- серия GENESIS включает модификации: GENESIS400, GENESIS500, GENESIS600,
которые различаются между собой диапазонами измерений, метрологическими характеристиками, а также массогабаритными размерами. Серии BASIC, EXTRA и PEAK имеют настольное исполнение, серии ULTRA и GENESIS имеют напольное исполнение. По заказу потребителя приборы серии PEAK, ULTRA, GENESIS могут быть оснащены фиксированной контактной измерительной головкой PH6 с контактным датчиком ТР20 или датчиком MCP. Приборы серии GENESIS могут быть оснащены дополнительным телецентрическим оптическим датчиком широкого разрешения для выполнения измерений в плоскости осей Х, У.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

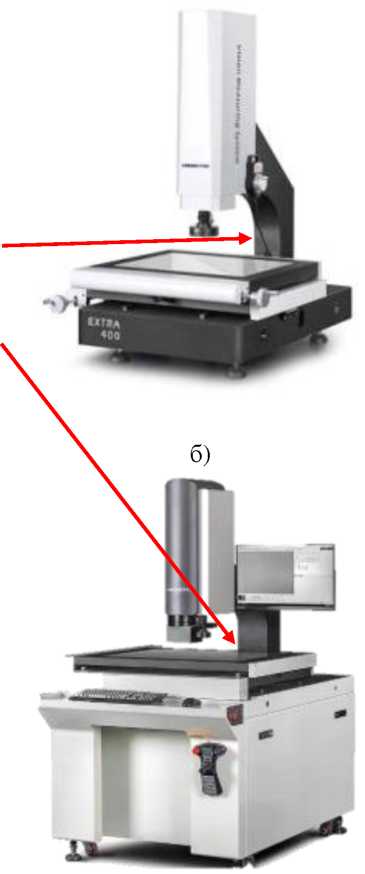

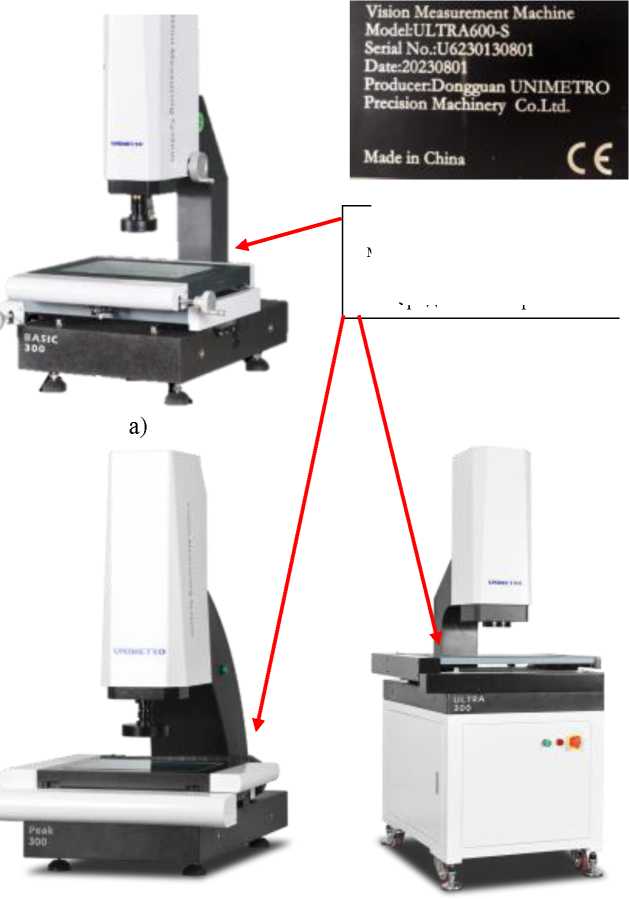

Общий вид приборов приведён на рисунке 1.
Место нанесения маркировочной таблички с заводским номером средства измерений
в) г) д)
Рисунок 1 - Общий вид микроскопов видеоизмерительных консольных UNIMETRO серий: а) BASIC; б) EXTRA; в) PEAK; г) ULTRA; д) GENESIS
Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) Ins-C, RationalVue, FlashPro устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Ins-C | RationalVue | FlashPro |
| Номер версии (идентификационный номер) ПО | не ниже V1020230711 | не ниже 2022.1 | не ниже V1.9.43 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO серии BASIC
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | ||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | |||
| BASIC200 | от 0 до 200 | от 0 до 100 | от 0 до 150 | от 0° до 360° | ±(2,5+L/100) | ±(3,5+L/150) | ±(3,0+L/100) | ±14" |
| BASIC300 | от 0 до 300 | от 0 до 200 | от 0 до 200 | |||||
| BASIC400 | от 0 до 400 | от 0 до 300 | ||||||
| BASIC500 | от 0 до 500 | от 0 до 400 | ±(3,0+L/100) | ±(3,5+L/100) | ||||
| L - измеряемая длина в мм | ||||||||
Таблица 3 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO серии EXTRA
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | ||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | |||
| EXTRA200 | от 0 до 200 | от 0 до 100 | от 0 до 150 | от 0° до 360° | ±(2,5+L/100) | ±(3,0+L/150) | ±(3,0+L/100) | ±14" |
| EXTRA200CUBE | от 0 до 200 | от 0 до 200 | ||||||
| EXTRA300 | от 0 до 300 | |||||||
| EXTRA400 | от 0 до 400 | от 0 до 300 | ||||||
| EXTRA500 | от 0 до 500 | от 0 до 400 | ±(3,0+L/100) | ±(3,5+L/100) | ||||
| L - измеряемая длина в мм | ||||||||
Таблица 4 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO серии PEAK
| Модификация | Диапазон | измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой измерений линейных разме | бсолютной погрешности ров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | |||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | контактного датчика по оси X, Y, Z | |||
| PEAK300-S | от 0 до 300 | от 0 до 200 | от 0 до 200 | от 0° до 360° | ±(3,0+L/200) | ±(5,0+L/200) | ±(3,5+L/200) | ±(3,0+L/200) | ±14" |
| PEAK300-H | от 0 до 300 | ||||||||
| PEAK400-S | от 0 до 400 | от 0 до 300 | от 0 до 200 | ||||||
| PEAK400-H | от 0 до 300 | ||||||||
| PEAK300-S PLUS | от 0 до 300 | от 0 до 200 | от 0 до 200 | ±(2,5+L/200) | ±(4,0+L/200) | ±(3,0+L/200) | ±(2,5+L/200) | ||
| PEAK300-H PLUS | от 0 до 300 | ||||||||
| PEAK400-S PLUS | от 0 до 400 | от 0 до 300 | от 0 до 200 | ||||||
| PEAK400-H PLUS | от 0 до 300 | ||||||||
L - измеряемая длина в мм
Таблица 5 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO серии ULTRA
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | |||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | контактного датчика по оси X, Y, Z | |||
| ULTRA300-S | от 0 до 300 | от 0 до 200 | от 0 до 200 | от 0° до 360° | ±(2,5+L/200) | ±(3,0+L/150) | ±(3,0+L/200) | ±(3,0+L/200) | ±14" |
| ULTRA300-H | от 0 до 300 | ||||||||
| ULTRA400-S | от 0 до 400 | от 0 до 300 | от 0 до 200 | ||||||
| ULTRA400-H | от 0 до 300 | ||||||||
| ULTRA500-S | от 0 до 500 | от 0 до 400 | от 0 до 200 | ||||||
| ULTRA500-H | от 0 до 300 | ||||||||
| ULTRA600-S | от 0 до 600 | от 0 до 500 | от 0 до 200 | ||||||
| ULTRA600-H | от 0 до 300 | ||||||||
| ULTRA300-S PLUS | от 0 до 300 | от 0 до 200 | от 0 до 200 | ±(1,8+L/150) | ±(2,9+L/150) | ±(2,3+L/200) | ±(2,5+L/200) | ||
| ULTRA300-H PLUS | от 0 до 300 | ||||||||
| ULTRA400-S PLUS | от 0 до 400 | от 0 до 300 | от 0 до 200 | ||||||
| ULTRA400-H PLUS | от 0 до 300 | ||||||||
| ULTRA500-S PLUS | от 0 до 500 | от 0 до 400 | от 0 до 200 | ||||||
| ULTRA500-H PLUS | от 0 до 300 | ||||||||
| ULTRA600-S PLUS | от 0 до 600 | от 0 до 500 | от 0 до 200 | ||||||
| ULTRA600-H PLUS | от 0 до 300 | ||||||||
| L - измеряемая длина в мм | |||||||||
Таблица 6 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO серии GENESIS
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | ||||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | контактного датчика по оси X, Y, Z | дополнительного телецентрического оптического датчика широкого разрешения в плоскости осей X, Y | |||
| GENESIS400 | от 0 до 400 | от 0 до 300 | от 0 до 200 | от 0° до 360° | ±(2,5+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(8,0+L/150) | ±14" |
| GENESIS500 | от 0 до 500 | от 0 до 400 | ||||||||
| GENESIS600 | от 0 до 600 | от 0 до 500 | ||||||||
L - измеряемая длина в мм
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 70 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 8 - Массогабаритные размеры
| Модификация | Габаритные размеры, мм длина^ширинахвысота | Масса, кг |
| BASIC200, EXTRA200, EXTRA200CUBE | 540x550x860 | 82 |
| BASIC300 | 600x667x915 | 123 |
| BASIC400 | 724x851x915 | 180 |
| BASIC500, EXTRA500 | 1024x1251x1752 | 552 |
| EXTRA300 | 600x667x980 | 123 |
| EXTRA400 | 724x851x980 | 180 |
| PEAK300-S, PEAK300-S PLUS | 655x850x1075 | 190 |
| PEAK300-H, PEAK300-H PLUS | 655x750x1285 | 285 |
| PEAK400-S, PEAK400-S PLUS | 795x995x1075 | 275 |
| PEAK400-H, PEAK400-H PLUS | 795x920x1305 | 370 |
| ULTRA300-S, ULTRA300-S PLUS | 640x780x1750 | 380 |
| ULTRA300-H, ULTRA300-H PLUS | 640x780x1950 | 480 |
| ULTRA400-S, ULTRA400-S PLUS | 790x915x1750 | 450 |
| ULTRA400-H, ULTRA400-H PLUS | 790x915x1950 | 550 |
| ULTRA500-S, ULTRA500-S PLUS | 875x1200x1750 | 560 |
| ULTRA500-H, ULTRA500-H PLUS | 875x1200x1950 | 660 |
| ULTRA600-S, ULTRA600-S PLUS | 1015x1300x1770 | 655 |
| ULTRA600-H, ULTRA600-H PLUS | 1015x1300x1970 | 765 |
| GENESIS400 | 890x1250x1880 | 540 |
| GENESIS500 | 990x1350x1880 | 615 |
| GENESIS600 | 1100x1500x1880 | 710 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный консольный (модификация в соответствии с заказом потребителя) | UNIMETRO | 1 шт. |
| Контактный датчик | TP20/MCP | по заказу |
| Телецентрический оптический датчик широкого разрешения | - | по заказу |
| Персональный компьютер с установленным ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделах 5 «Методика измерений» документов «Микроскопы видеоизмерительные консольные UNIMETRO Серия BASIC. Руководство по эксплуатации», «Микроскопы видеоизмерительные консольные UNIMETRO Серия EXTRA. Руководство по эксплуатации», «Микроскопы видеоизмерительные консольные UNIMETRO Серия PEAK. Руководство по эксплуатации», «Микроскопы видеоизмерительные консольные UNIMETRO Серия ULTRA. Руководство по эксплуатации», «Микроскопы видеоизмерительные консольные UNIMETRO Серия GENESIS. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия Dongguan Unimetro Precision Machinery Со., Ltd, Китай.
