| Номер в госреестре | 91732-24 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 1217 ПСП "ЛПДС "Прибой" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть – Дружба" (АО "Транснефть – Дружба"), г. Брянск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 1217 ПСП «ЛПДС «Прибой» (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродукта с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефтепродукта по реализованному в нем алгоритму.
СИКН, заводской № 01, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока фильтров;
- блока измерительных линий, включающий входной и выходной коллекторы, шесть измерительных линий (ИЛ) (четырех рабочих, одной резервной и одной контрольнорезервной);
- блока измерений показателей качества нефтепродукта;
- системы сбора и обработки информации, а также управления технологическим оборудованием;
- узла регулирования давления;
- трубопоршневой поверочной установки (ТПУ);
- узла подключения передвижной поверочной установки;
- системы дренажа.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модификации CMF 400 с преобразователями серии 2700 (далее - СРМ) | 45115-10 |
| Датчики температуры 3144Р | 39539-08 |
| Датчики температуры Rosemount 3144Р | 63889-16 |
| Преобразователи давления измерительные 3051 | 14061-94; 14061-04; 14061-15 |
| Преобразователи давления измерительные 2088 | 16825-08 |
| Датчики давления Метран-150 | 32854-13 |
| Датчики давления 2051С | 39531-08 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-01 |
| Преобразователи измерительные 244 к датчикам температуры | 14684-00 |
| Термопреобразователи универсальные ТПУ 0304 | 50519-17 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Преобразователь плотности жидкости «ТН-Плотномер-25-6,3»* | 77871-20 |
| Преобразователь плотности жидкости измерительный модели 7835 | 15644-01 |
| Расходомер ультразвуковой UFM 3030 | 48218-11 |
| Преобразователь плотности и расхода CDM | 63515-16 |
| Расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» | 28363-14 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
| Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ) | 62207-15 |
| * Применяется при температуре среды от плюс 5 до плюс 40 °С. | |
В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефтепродукта прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности нефтепродукта;
- измерения давления и температуры нефтепродукта автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- измерения плотности нефтепродукта при рабочих давлении и температуре;
- измерения разности давления на фильтрах;
- определение метрологических характеристик СРМ и массового расхода нефтепродукта с применением поверочной установки;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- дистанционное управление режимами работы запорной и регулирующей арматуры, насосами и другим оборудованием;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ, регистрация и хранение результатов измерений;
- защиту информации от несанкционированного доступа программными средствами.
Пломбирование СИКН не предусмотрено.

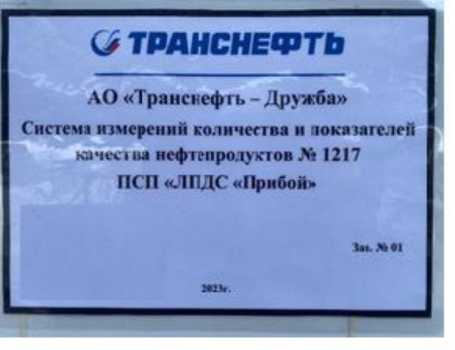

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 1 - Информационная табличка СИКН
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефтепродукта через СИКН*, т/ч (м3/ч) | от 430 (508) до 1300 (1537) |
| Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % | ±0,25 |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | дизельное топливо ЕВРО по ГОСТ 32511-2013 (EN 590:2009) Топливо дизельное ЕВРО. Технические условия |
| Давление нефтепродуктов в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа - рабочее - максимальное допустимое на входе СИКН - минимальное значение избыточного давления | 4,0 6,3 0,15 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и КМХ, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - кинематическая вязкость при 40 °С, мм2/с - плотность при 15 °С, кг/м3 | от 2,000 до 4,500 от 820,0 до 845,0 |
| - плотность в рабочем диапазоне температуры, кг/м3 | от 800,0 до 860,0 |
| - температура перекачиваемого нефтепродукта, °С | от -5 до +40 |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное); 220±22 (однофазное) 50±1 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - температура воздуха в помещениях, где установлено оборудование, °С, не менее | от -45 до +40 +5 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1217 ПСП «ЛПДС «Прибой» | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1217 ЛПДС «Прибой» Куйбышевского районного управления АО «Транснефть - Дружба», свидетельство об аттестации методики (метода) измерений № 397-RA.RU.312546-2023 от 30.10.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
