| Номер в госреестре | 91737-24 |
| Наименование СИ | Профилометры |
| Обозначение типа СИ | NSRT-100 |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилометры NSRT-100 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию.
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на дисплей (в виде профилограммы и числовых значений параметров шероховатости), или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи.
Приборы являются мобильными измерительными устройствами и состоят из опорного индуктивного датчика и устройства обработки информации и выполнены в виде единого блока, на лицевой панели которого расположены жидкокристаллический дисплей, кнопки управления и выбора режимов измерений, к нижней части корпуса крепится опорный индуктивный датчик.
Общий вид приборов представлен на рисунке 1.
Заводские номера наносятся на заднюю часть корпуса прибора в виде идентификационной таблички с нанесенным способом цифровой печати заводским номером и имеют цифровое, или цифробуквенное обозначение. Пломбирование приборов не
предусмотрено.
Нанесение знака поверки на приборы не предусмотрено.
Место нанесения заводского номера

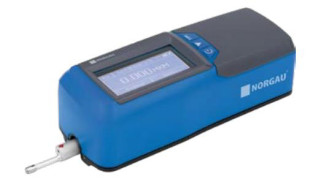

Рисунок 1 - Общий вид профилометров NSRT-100
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции расчета параметров.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | K015 |
| Номер версии (идентификационный номер) ПО | не ниже 2.10 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения приборов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерений шероховатости по параметру Ra, мкм | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra, %* | ±5, но не менее 10 нм |
щуп: угол 60°, радиус 2 мкм
Таблица 3 - Технические характеристики приборов
| Наименование характеристики | Значение | |
| Диапазон измерений датчика по оси Z, мкм | ± 80 | |
| Диапазон измерений датчика по оси X, мм | от 0 до 17,5 | |
| Длина трассы ощупывания, мм | 0,56; 1,5; 4,8; 16 (автоматический выбор), свободный выбор | |
| Измерительное усилие, мН, не более | 0,75 | 4 |
| Радиус щупа, мкм, не более | 2 | 5 |
| Угол щупа, ° | 60 | 90 |
| Фильтры | Фазокорректированный (фильтр Гаусса) ИСО 11562 (ГОСТ Р 8.5622009), БПФ, PC, DP и 2RC | |
| Отсечка шага, 1с, мм | 0,25; 0,8; 2,5 (автоматический выбор), свободный выбор | |
| Параметры шероховатости | Ra, Rz, Rsm, Rzjis, Rt | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 155 61 50 |
| Масса, кг, не более | 0,420 |
| Электропотребление: | |
| - напряжение, В | от 198 до 242 |
| - мощность, ВА, не более | 30 |
| - частота, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - нормальная область значений температур, 0С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 85 без конденсата |
наносится на титульный лист руководства по эксплуатации приборов типографским способом.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Профилометр | NSRT-100 | 1 шт. |
| Стандартный щуп | - | 1 шт. |
| Насадка для защиты щупа | - | 1 шт. |
| Образец шероховатости | - | 1 шт. |
| Подставка для образца шероховатости | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель для зарядного устройства | - | 1 шт. |
| Устройство для регулировки по высоте | - | 1 шт. |
| Кейс | - | 1 шт. |
| Руководство по эксплуатации и техническому обслуживанию | - | 1 экз. |
| Паспорт | ПМ.01.047539ПС | 1 экз. |
приведены в п. 2 «Порядок выполнения измерения» документа «Руководство по эксплуатации и техническому обслуживанию. Профилометр NSRT-100».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
ТУ 26.51.33-003-49360276-2023 «Профилометры NSRT-100, NSRT-500. Технические условия».
