| Номер в госреестре | 91738-24 |
| Наименование СИ | Системы вибромониторинга |
| Обозначение типа СИ | G3 |
| Изготовитель | GENCON Limited (GENCON LTD), Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы вибромониторинга G3 (далее - системы) предназначены для измерений и преобразований входных сигналов в виде напряжения тока в значения абсолютной и относительной вибрации: пикового виброускорения, среднеквадратического значения (далее -СКЗ) виброскорости, размаха виброперемещения, осевого смещения, а также измерений и преобразований входных сигналов виде частоты в значения частоты вращения.
Принцип действия системы основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей.
Системы изготавливаются в одной модификации G3 и имеют модули модификации G3 и DN, которые в свою очередь различаются способами крепления: модули G3 устанавливаются в стойку управления; модули DN устанавливаются на DIN-рейку.
Модули G3 имеются свои модификации, различающиеся количеством измерительных каналов (далее - ИК): IS.4001/1-GC 1x, IS.4001/2-GC 2x, IS.4001/3-GC 3x, IS.4001/4-GC 4x, IS.4001/8-GC 8x, IS.4130/1-GC, IS.4130/2-GC, IS.4131/1-GC, IS.4131/2-GC, IS.4131/3-GC (где «х» - количество измерительных каналов).
Серийные номера в виде цифрового обозначения наносятся на этикетку боковой панели модулей G3 и модулей DN типографским методом.
Предусмотрено место нанесения знака поверки на средства измерений. Пломбирование систем не предусмотрено.
Общий вид составляющих элементов систем представлены на рисунках 1-3.

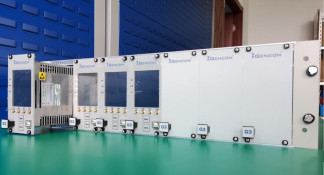

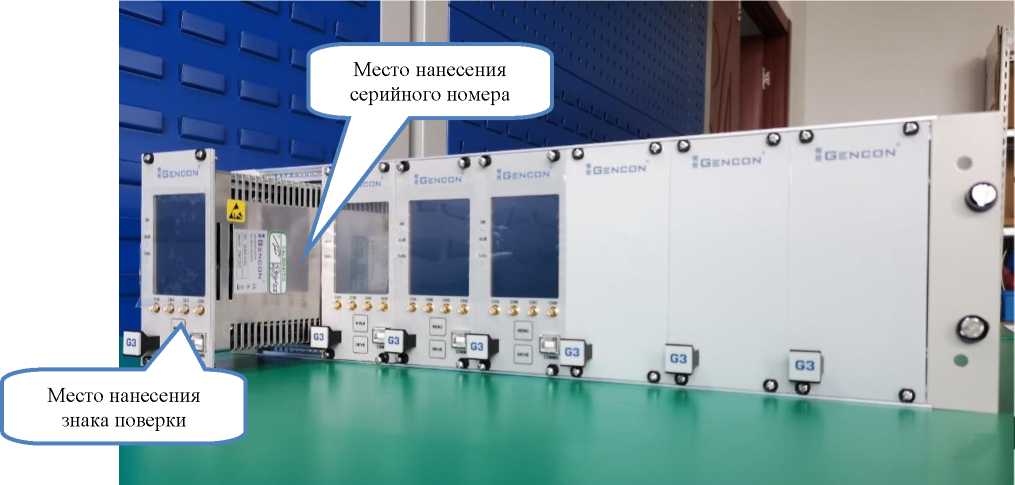

Рисунок 1 - Общий вид модулей G3 с указанием места нанесения серийного номера

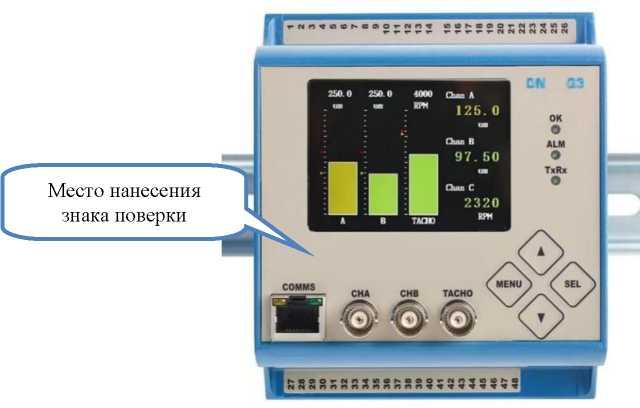

Рисунок 2- Общий вид модулей DN
Место нанесения серийного номера

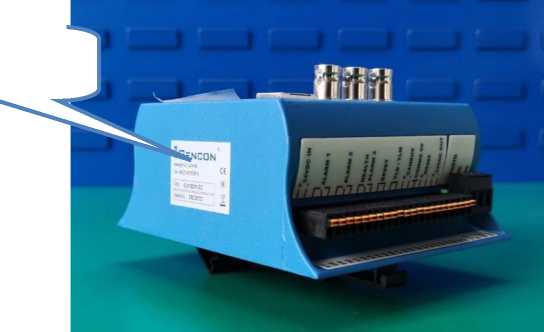

Рисунок 3 - Место нанесения серийных номеров на модули DN
Системы имеют внутреннее программное обеспечение (далее - ПО) - «4130 DSP» и внешнее ПО - «DSP IS .4001».
Внутреннее ПО, являющееся метрологически значимым, устанавливается в модули на заводе-изготовителе при выпуске из производства и недоступно для потребителя и возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается
Внешнее ПО, так же не является метрологически значимым и служит для онлайн мониторинга и архивации информации, поступающей от датчиков.
Таблица 1 - Сведения о ПО
| Идентификационные признаки | Значение | |
| Внутреннее ПО | Внешнее ПО | |
| Идентификационное наименование ПО | 4130 DSP | DSP IS.4001 |
| Номер версии (идентификационный номер) ПО | DSP C0168 V2.4 | DSP C0165 V4.2 |
Уровень защиты внутреннего ПО «4130 DSP» от преднамеренных и (или)
непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Уровень защиты внешнего ПО «DSP IS.4001» от преднамеренных и (или)
непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и основные характеристики представлены в таблицах 2-3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК абсолютной вибрации | |
| Диапазон измерений и преобразований пикового виброускорения (при настраиваемом номинальном коэффициенте преобразований от 0,1 до 51 мВ/м^с-2), м/с2 | от 0 до 1000 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений и преобразований пикового виброускорения, % | ±3 |
| Диапазон измерений и преобразований СКЗ виброскорости (при настраиваемом номинальном коэффициенте преобразований от 0,1 до 20 мВ/мм^с-1), мм/с | от 0 до 100 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений и преобразований СКЗ виброскорости, % | ±3 |
| Диапазон измерений и преобразований размаха виброперемещения (при настраиваемом номинальном коэффициенте преобразований от 0,1 до 10 мВ/мкм), мкм | от 0 до 1000 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений и преобразований размаха виброперемещения, % | ±3 |
| ИК относительной вибрации | |
| Диапазон измерений и преобразований виброперемещения (при настраиваемом коэффициенте преобразований от 0,1 до 10 мВ/мкм), мкм | от 0 до 1000 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений и преобразований виброперемещения, % | ±3 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| ИК частоты вращения | |
| Диапазон измерений и преобразований частоты вращения (входные значения частоты напряжения переменного тока от 0,02 до 834 Гц при номинальном напряжении 19 В), об/мин | от 1,2 до 50000 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений и преобразований частоты вращения, % | ±3 |
| ИК осевого смещения | |
| Диапазон измерений и преобразований осевого смещения (при настраиваемом номинальном коэффициенте преобразований от 0,1 до 10 В/мм), мм | от 0 до 150 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений и преобразований осевого смещения, % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений модулей IS: - температура окружающей среды, °С | от -30 до +65 |
| - относительная влажность, %, | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия измерений модулей DN: - температура окружающей среды, °С | от -20 до +50 |
| - относительная влажность, %, | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры модулей IS, мм, не более: - длина | 483 |
| - высота | 133 |
| - ширина | 272 |
| Габаритные размеры модулей DN, мм, не более: - длина | 109 |
| - высота | 128 |
| - ширина | 89 |
| Масса модулей IS, кг, не более | 0,9 |
| Масса модулей DN, кг, не более | 0,6 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы вибромониторинга G3, в составе: - модуль G31) | IS.4001/1-GC 1х | Х1) шт. |
| IS.4001/2-GC 2х | Х1) шт. | |
| IS.4001/3-GC 3х | Х1) шт. | |
| IS.4001/4-GC 4х | Х1) шт. | |
| IS.4001/8-GC 8х | Х1) шт. | |
| IS.4130/1-GC | Х1) шт. | |
| IS.4130/2-GC | Х1) шт. | |
| IS.4131/1-GC | Х1) шт. | |
| IS.4131/2-GC | Х1) шт. | |
| IS.4131/3-GC | Х1) шт. | |
| - модуль DN/ | DN | Х1) шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - определяется в соответствии с заказом |
приведены в разделе 2.4 «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия GENCON Limited, Китай.
