| Номер в госреестре | 91741-24 |
| Наименование СИ | Измерители дифференциального давления |
| Обозначение типа СИ | СБ-1 |
| Изготовитель | Общество с ограниченной ответственностью "СБ-Техника" (ООО "СБ-Техника"), г Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители дифференциального давления СБ-1 (далее по тексту - измерители) предназначены для измерений атмосферного давления и дифференциального давления газов.
Принцип действия измерителей основан на применении кремниевых пьезорезистивных датчиков давления, имеющих внутренние специализированные интегральные схемы. Давление, прикладываемое к датчику, преобразуется в аналитический сигнал, который зависит от величины прикладываемого давления. Затем этот сигнал обрабатывается и приводится в соответствие с градуировочной шкалой, чтобы получить значение давления в необходимой единице измерения. Датчики откалиброваны и имеют температурную компенсацию для заданного диапазона давления. Сигнал датчика измерения атмосферного давления дополнительной обработке не подлежит.
Конструктивно измерители выполнены в виде единого измерительного блока, состоящего из штуцеров приема давления, системы передачи, датчиков, преобразующих давление в аналитический сигнал, а также блоков управления и отображения информации.
Заводской номер в цифровом формате наносится типографским способом в паспорт и методом металлографики на заводскую табличку, размещаемую на задней панели корпуса измерителей.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения номерной разрушающейся при вскрытии корпуса пломбы.
Нанесение знака поверки на измерители не предусмотрено.

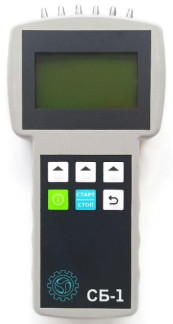

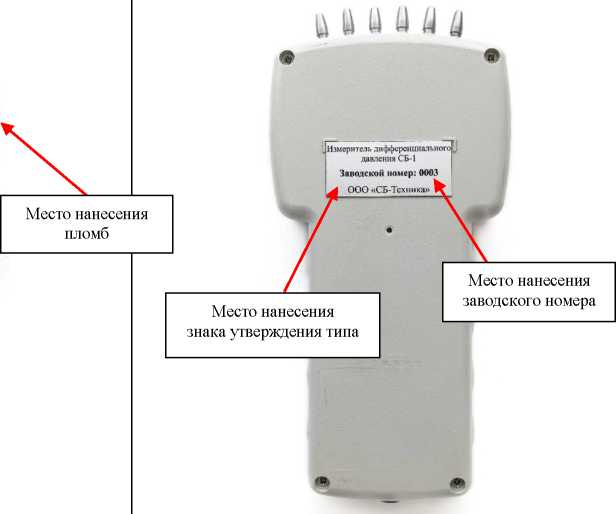

Общий вид измерителей с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей
Измерители имеют встроенное метрологически значимое программное обеспечение (далее - ПО). Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | ИД-1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
Метрологические и основные технические характеристики измерителей представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений дифференциального давления (Рдраб и Рдкон), Па (мм вод.ст.) | от 0 до 2500 (от 0 до 250) |
| Диапазон измерений дифференциального давления (Рполн и Ррот), Па (мм вод.ст.) | от 0 до 10000 (от 0 до 1000) |
| Диапазон измерения атмосферного давления, кПа (мм рт.ст.) (атм) | от 80 до 110 (от 600 до 825) (от 0,79 до 1,08) |
| Наименование характеристики | Значение |
| Пределы основной допускаемой абсолютной погрешности измерений дифференциального давления Д, Па (мм вод.ст.): - Рдраб и Рдкон при Р от 0 до 100 включ. (от 0 до 10 включ.) при Р св. 100 до 2500 (св. 10 до 250) - Рполн и Ррот при Р от 0 до 500 включ. (от 0 до 50 включ.) при Р св. 500 до 10000 (св. 50 до 1000) Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа | ±1 (±0,1) ±(0,5+0,005Т) ±(0,05+0,005Т) ±3 (±0,3) ±(1+0,005-Р) ±(0,1+0,005-Р) ±0,2 |
| Пределы допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 °С от нормальной (20 ± 5) °С при измерении дифференциального давления, Па (мм вод.ст.) | ±(1+0,001-Р) ±(0,1+0,001-Р) |
| Примечание где Р - измеренное значение давления, (Па; мм рт.ст.; мм вод.ст.); Рдраб - датчик рабочий; Рдкон - датчик контрольный; Рполн - датчик полного давления; Ррот - датчик ротаметра. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,6 |
| Номинальное напряжение питания, В | 5,0 |
| Габаритные размеры, мм, не более | |
| - длина | 235 |
| - ширина | 115 |
| - высота | 42 |
| Условия эксплуатации - температура окружающей среды, °С | от 0 до +40 |
наносится на титульный лист паспорта и руководства по эксплуатации измерителей типографским способом и на заводскую этикетку, размещаемую на задней панели их корпуса, методом металлографики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель дифференциального давления | СБ-11 | 1 шт. |
| Паспорт | 53281559.406231.001 ПС | 1 экз. |
| Руководство по эксплуатации | 53281559.406231.001 РЭ | 1 экз. |
| П р и м е ч а н и е 1) обозначение в конструкторской документации 53281559.406231.001 | ||
приведены в разделе «Применение прибора СБ-1 по назначению» в 53281559.406231.001 РЭ.
Государственная поверочная схема для средств измерений разности давлений до V105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Г10-1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ТУ 26.51.52-001-53281559-2023 Измерители дифференциального давления СБ-1.
| Зарегистрировано поверок | 29 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
