| Номер в госреестре | 91743-24 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная |
| Обозначение типа СИ | Daniel DN 16'' |
| Изготовитель | Daniel Measurement & Control Inc., США |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная двунаправленная Daniel DN 16'' (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема и объемного расхода протекающей жидкости. ТПУ применяются в качестве рабочих эталонов 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав системы измерений количества и показателей качетва нефти (далее - СИКН). Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является двунаправленной и имеет стационарное исполнение.
К ТПУ данного типа относится установка трубопоршневая поверочная
двунаправленная Daniel DN 16'' с заводским номером 536.
Заводской номер в виде цифрового обозначения нанесен на шильд-табличку ТПУ.
Общий вид ТПУ представлен на рисунке 1.
Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

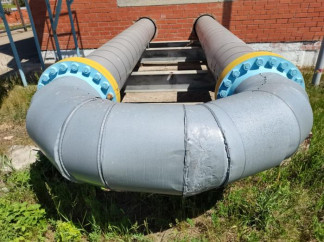

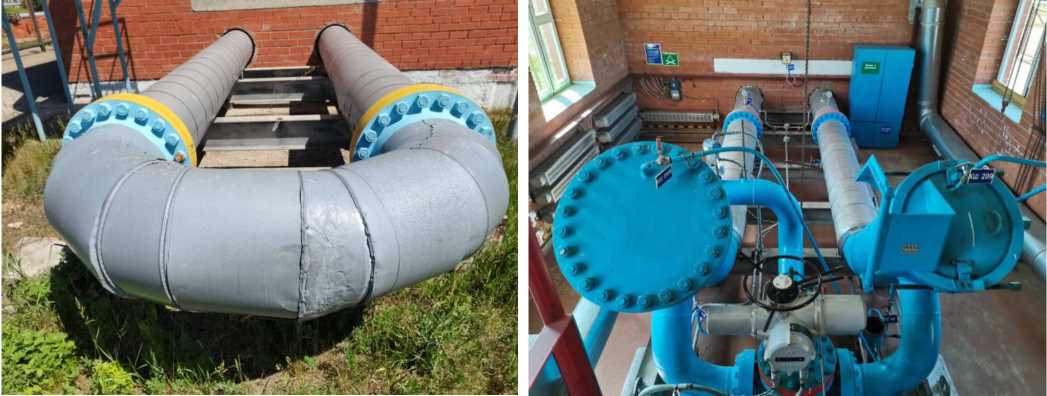

Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
Места установки пломб

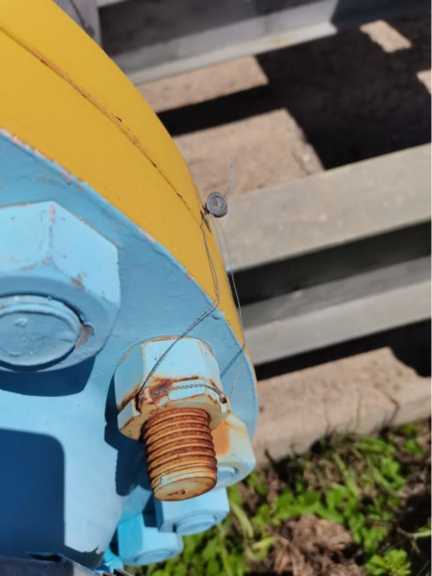

а) фланец калиброванного участка
поршня
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

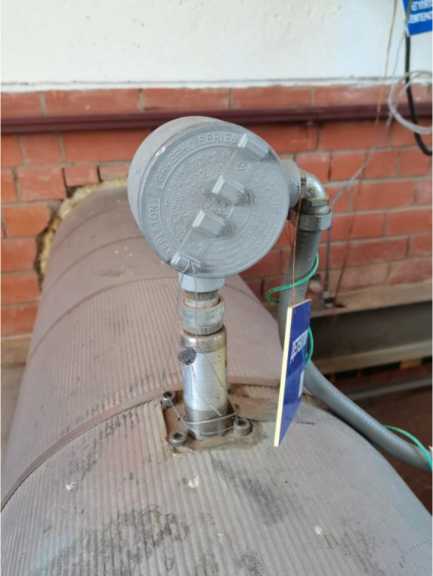

б) сигнализатор прохождения шарового
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре +20°С и избыточном давлении 0 МПа, % | ±0,09 |
| Наибольшее значение объемного расхода, м3/ч | 650 |
| Номинальное значение объема жидкости (вместимости калиброванного участка) при температуре +20°С и избыточном давлении 0 МПа, м3 - сигнализаторы 1-2-1 | 3,39576 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 387,36 |
| Толщина стенок калиброванного участка, мм | 9,52 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - вязкость, мм2/с - содержание свободного газа | от +5 до +30 от 1 до 3,5 от 5 до 40 не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23/400±40 50±0,4 |
| Потребляемая мощность, кВ^А, не более | 3,0 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 13900 2286 1895 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от 0 до +50 от 96 до 104 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная двунаправленная | Daniel DN 16'' | 1 шт. |
| Руководство по эксплутации | — | 1 экз. |
приведены в разделе 2 руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (п. 5.2.5).
