Спектрофотометры CHN Spec, 91747-24

Назначение

Спектрофотометры CHN Spec (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координаты цвета, координаты цветности) жидкостей, сыпучих или твердых тел в проходящем или отраженном свете.

Описание

К настоящему типу средств измерений относятся спектрофотометры следующих моделей: DS-700D, DS-700C, CS-821N, CS-822.

Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения (модели DS-700D, DS-700C, CS-821N, CS-822) или спектрального коэффициента пропускания (модель CS-821N) в диапазоне длин волн от 360 до 780 нм (модель CS-821N) или от 400 до 700 нм (модели    DS-700D,    DS-700C,

CS-822) и последующем расчете цветовых характеристик.

Конструктивно спектрофотометры моделей DS-700D, DS-700C представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем. Спектрофотометры моделей CS-821N, CS-822 представляют собой

настольные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.

Источниками излучения в спектрофотометрах моделей DS-700D, DS-700C являются светодиоды, в моделях CS-821N, CS-822 - импульсная ксеноновая лампа со светодиодами. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в моделях   CS-822   и DS-700C;   d/8° в моделях   CS-821N   и

DS-700D. Для модели CS-821N предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при геометрии освещения/наблюдения d/0° источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу.

В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка (модели CS-821N, CS-822) для проведения калибровки.

Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.

Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.

Общий вид спектрофотометров приведен на рисунке 1.

Места нанесения маркировки представлены на рисунке 2.

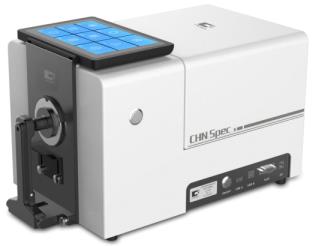

а) Модель CS-821N

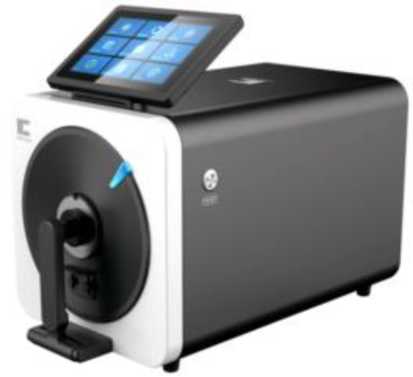

б) Модель CS-822

Рисунок 1 - Общий вид спектрофотометров CHN Spec.

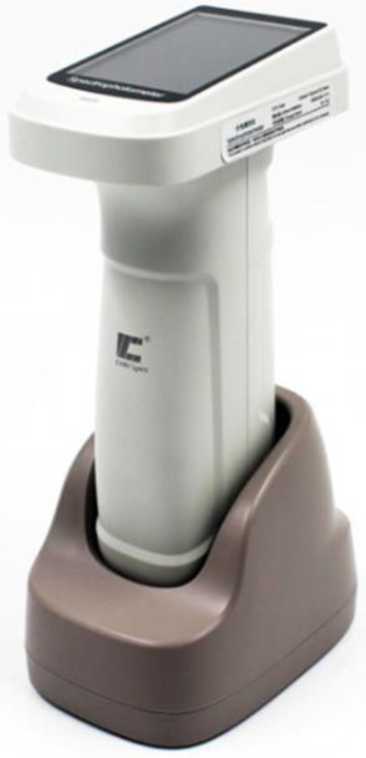

в) Модели DS-700D, DS-700C

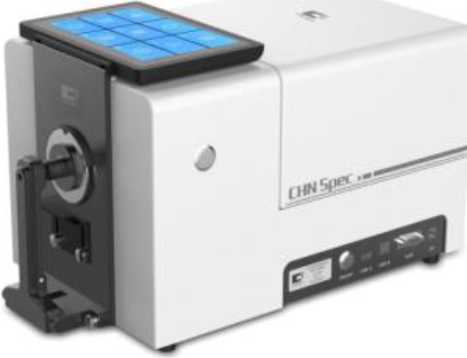

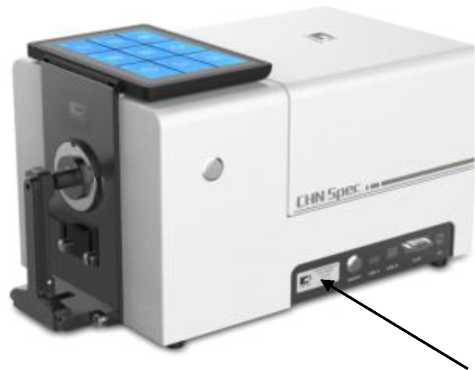

а) Модель CS-821N

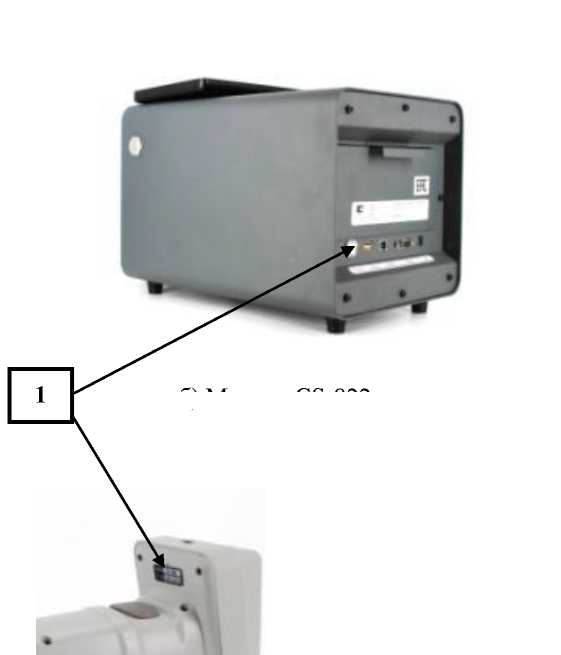

б) Модель CS-822

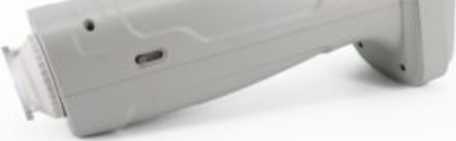

в) Модели DS-700D, DS-700C

Рисунок 2 - Обозначение мест нанесения маркировки

Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер имеет цифровой (арабские цифры) или буквенно-цифровой (латинские буквы и арабские цифры) формат. Серийный номер наносится методом цифровой лазерной печати на этикетку, которая наклеивается на боковую (модель CS-821N), заднюю (модель CS-822) и нижнюю (модели DS-700D, DS-700C) панели спектрофотометров.

Программное обеспечение

Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения CHN Spec (далее - ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти спектрофотометров.

Спектрофотометры могут взаимодействовать с ПК. Для обеспечения этого взаимодействия поставляется USB-носитель с программным обеспечением ColorExpert с модулем ColorQC. Данное ПО не является обязательным для работы прибора.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики спектрофотометров

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 4 - Комплектность спектрофотометров моделей CS-821N, CS-822

Таблица 5 - Комплектность спектрофотометров моделей DS-700D, DS-700C

Сведения о методах измерений

приведены в руководствах по эксплуатации, раздел 5 «Подготовка к работе», раздел 6 «Основное меню».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. №1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Стандарт предприятия Hangzhou CHNSpec Technology Co, Ltd, Китай.
