| Номер в госреестре | 91748-24 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | TR10-B |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры TR10-B (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не разрушающих их защитную арматуру, а также поверхностей твердых тел.
Принцип действия датчиков температуры основан на преобразовании измерительным преобразователем сигнала от первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с наложенным на него частотно-модулированным сигналом стандарта HART.
Датчики температуры TR10-B состоят из термопреобразователя сопротивления TR10-B (далее - ТС), соединенного с преобразователем вторичным T32.1S (далее - ИП).
ТС выполнен в виде измерительной вставки с одним ЧЭ, имеющим номинальную статистическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК
60751). Схема соединения внутренних проводов с чувствительным элементом (далее - ЧЭ) - 3-х проводная.
Преобразователи вторичные T32.1S конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу постоянного тока в диапазоне от 4 до 20 мА.

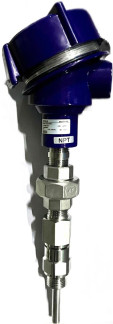

Фотография общего вида датчиков температуры TR10-B приведена на рисунке 1.
Заводской номер датчиков в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус датчиков. Конструкция датчиков не предусматривает нанесение знака поверки на его корпус.
Пломбирование датчиков не предусмотрено.

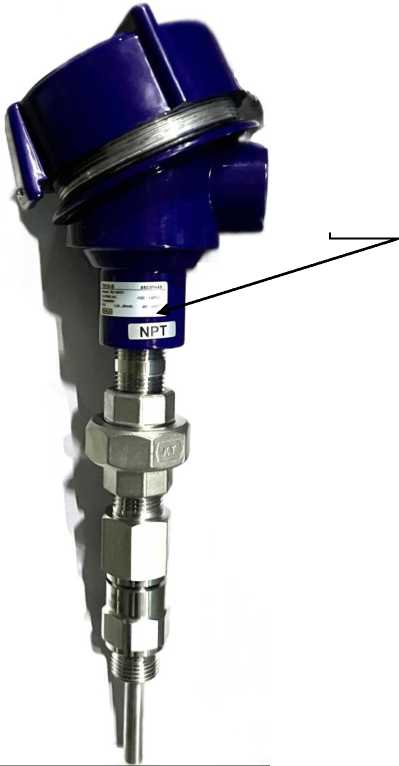

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков температуры TR10-B
Программное обеспечение (ПО) датчиков состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в ИП на предприятии-изготовителе во время производственного цикла. Метрологические характеристики датчиков нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков температуры TR10-B
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW T32 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.3 |
| Цифровой идентификатор программного обеспечения | отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное ПО «WIKA T32» осуществляет интерфейс пользователя, позволяет производить конфигурирование параметров вторичного преобразователя, отображать сообщения об ошибках, измеряемую температуру в виде графика и номер версии встроенного ПО вторичного преобразователя.
Метрологические и основные технические характеристики датчиков температуры TR10-B приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Тип НСХ ТС по ГОСТ 6651-2009 (МЭК 60751) | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009 | A |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,15+0,002-|t|), где t -измеряемая температура |
| Пределы допускаемой абсолютной погрешности ИП при нормальных условиях, °С | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +26 |
| Пределы допускаемой дополнительной абсолютной погрешности ИП, вызванной изменением температуры окружающего воздуха от нормальных условий, °С, на каждые 10 °С | ±(0,06 °C + 0,00015-|t|), где t - измеряемая температура |
| Примечание: Пределы допускаемой погрешности датчика при конкретной температуре определяются как арифметическая сумма модулей пределов допускаемого отклонения сопротивления ТС от НСХ и основной допускаемой абсолютной погрешности ИП | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Длина погружаемой части, мм | от 50 до 5000 |
| Диаметр погружаемой части, мм | от 3 до 12 |
| Габаритные размеры ИП (диаметр х высота), мм, не более | 94x112,5 |
| Масса, кг, не более | 4 |
| Средняя наработка на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет, не менее | 12 |
| Напряжение питания постоянного тока, В | от 10,5 до 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | TR10-B | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «5» Руководства по эксплуатации на средство измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
| Зарегистрировано поверок | 65 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
