Весы платформенные электронные морские Волна, 91751-24

Назначение

Весы платформенные электронные морские Волна (далее - весы) предназначены для измерений массы грузов на судах.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента датчика весоизмерительного тензорезисторного (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает на вход преобразователя весоизмерительного (далее - преобразователь) для обработки и индикации результатов измерений.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и преобразователя. ГПУ включает в себя грузоприемную платформу (далее - ГПП) и основание, снабженное регулируемыми по высоте опорами. На основании уставлены основной датчик, воспринимающий нагрузку от взвешиваемого груза через ГПП и вспомогательный (компенсационный) датчик с грузом (входящий в блок компенсации качки и влияния изменения гравитации). Преобразователь обеспечивает электрическое питание датчиков, аналогоцифровое преобразование их выходных сигналов, обработку и индикацию результатов измерений.

Весы оснащены следующими устройствами (функциями) (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством первоначальной установки нуля (Т.2.7.2.4);

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- устройством слежения за нулем (Т.2.7.3);

- устройством компенсации, выборки массы тары (Т.2.7.4);

- показывающим устройством с расширением (временное получение показаний с действительной ценой деления шкалы менее поверочного интервала е по ручной команде в течение 5 секунд) (4.4.3);

- устройством индикация отклонения от нуля (4.5.5);

- устройством предварительного задания массы тары (Т.2.7.5);

- автоматическая коррекция показаний веса при изменении ускорения свободного падения (g) и их колебаний, вызванных качкой судна (4.1.2.6);

- полуавтоматическим устройством юстировки чувствительности (4.1.2.5);

- индикация веса в режимах брутто и нетто (Т.5.2.1 и Т.5.2.2;

- сигнализация о превышении нагрузки Мах+9е (4.2.3);

Весы изготавливаются в двух модификациях, отличающихся максимальной нагрузкой и имеющих обозначение Волна-Н, где:

- Волна - тип весов;

- Н - максимальная нагрузка (30 и 60), кг.

Весы снабжены защищенными интерфейсами RS-232, RS-485.

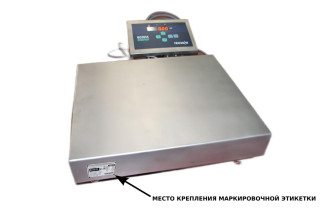

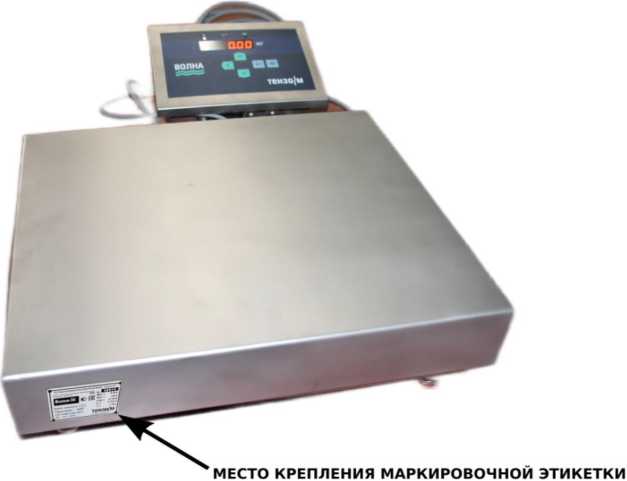

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов Волна

Пломбирование весов не предусмотрено. Защита весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, реализована программным способом. Вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов.

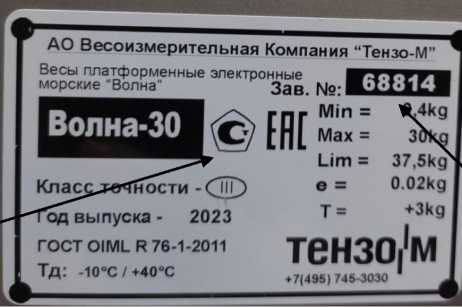

Заводской номер, имеющий цифровой формат, наносится термосублимационным способом на маркировочную табличку. Внешний вид маркировочной таблички приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Место

нанесения

знака

утверждения

типа

Рисунок 2 - Внешний вид маркировочной таблички весов Волна

Место

нанесения

заводского

номера

Программное обеспечение

Весы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

ПО весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. ПО предусмотрена автоматическая коррекция показаний при изменении ускорения свободного падения (g) и их колебаний, вызванных качкой судна.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО__________________________________________

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится термосублимационным способом на маркировочную табличку, расположенную на ГПП, как показано на рисунке 2.

Комплектность

Таблица 4 - Комплектность весов

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ТЖКФ.404432.0000 РЭ.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ТУ 28.29.39-111-18217119-2022 Весы платформенные электронные морские Волна.

Технические условия.
