| Номер в госреестре | 91753-24 |
| Наименование СИ | Уровнемеры переносные электронные |
| Обозначение типа СИ | INSOL 907 |
| Изготовитель | Общество с ограниченной ответственностью "ИНСОЛ" (ООО "ИНСОЛ"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры переносные электронные INSOL 907 (далее - уровнемеры) предназначены для измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, температуры среды в резервуарах.
Уровнемер состоит из многофункционального датчика, измерительной ленты, электронного блока и корпуса. Многофункциональный датчик состоит из двух емкостных преобразователей и датчика температуры. Внутри измерительной ленты размещены изолированные проводники, по которым осуществляется питание и передача сигналов между электронным блоком и многофункциональным датчиком. Уровнемер имеет стопор и механизм очистки измерительной ленты от грязи.
Принцип действия уровнемеров при измерении уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода основан на измерении расстояния с помощью измерительной ленты, на конце которой расположен многофункциональный датчик.
Уровень нефти (нефтепродуктов) детектируется с помощью пары емкостных преобразователей, расположенных внизу многофункционального датчика, а уровень границы раздела нефть (нефтепродукт)/вода - по соотношению показаний верхнего и нижнего емкостных преобразователей многофункционального датчика.
Принцип действия датчика температуры основан на изменении сопротивления. Измеренное значение температуры среды отображается на дисплее уровнемера.
В зависимости от того, в какой среде находится многофункциональный датчик уровнемера электронный блок выдает звуковой сигнал различной частоты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки, на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров осуществляется предприятием-изготовителем с помощью разрушающейся пломбы-наклейки, устанавливаемой на указатель шкалы измерительной ленты уровнемера.
Нанесение знака поверки на уровнемеры не предусмотрено.

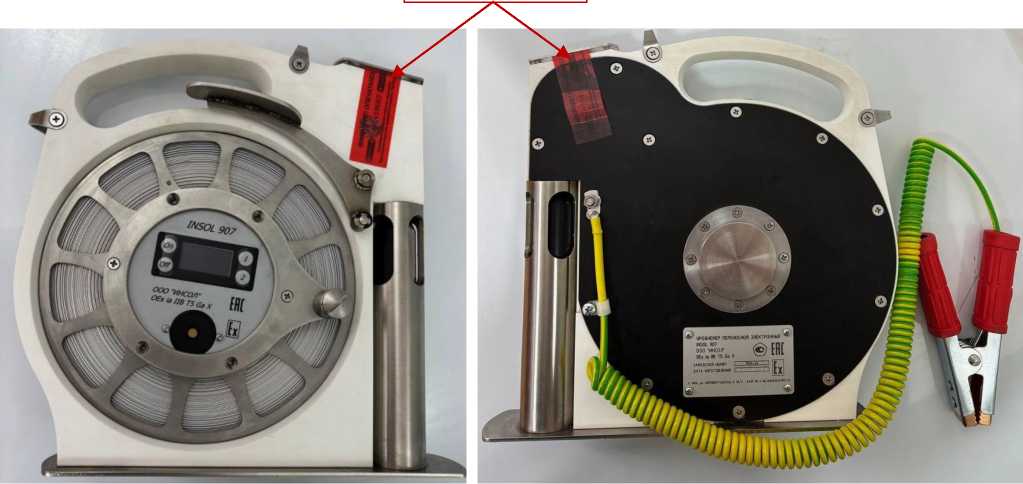

Рисунок 1 - Общий вид уровнемеров
Рисунок 2 - Схема пломбировки уровнемеров
Место установки пломбы предприятия-изготовителя

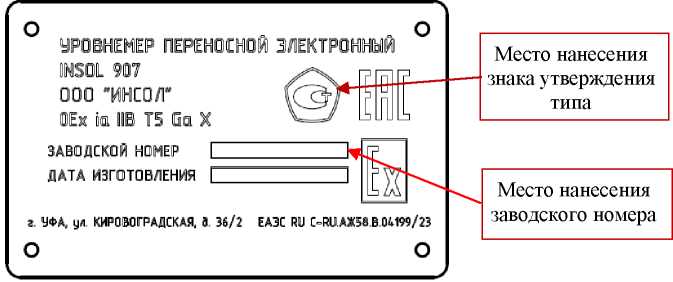

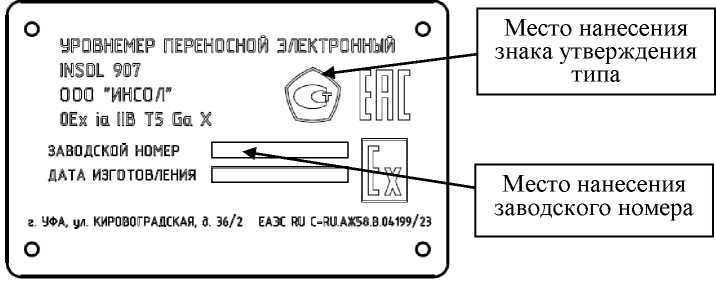

Рисунок 3 - Общий вид (схема) маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет обработку информации от многофункционального датчика, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО устанавливается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 2.ХХ* |
| Цифровой идентификатор ПО (CRC-32) | — |
| * «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода 1), м | от 0,004 до 15; от 0,004 до 25 |
| Пределы допускаемой абсолютной погрешности измерений уровня нефти (нефтепродуктов), уровня границы раздела нефть (нефтепродукт)/вода, мм | ±(2+0,05<L) |
| Диапазон измерений температуры, °С | от -40 до +90 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| 1) Фактические значения указываются в паспорте. Примечание — Принято следующее обозначение: L — число полных и неполных метров по показаниям уровнемера. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +50 |
| - относительная влажность окружающей среды, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: | |
| - длина | 450 |
| - ширина | 350 |
| - высота | 160 |
| Масса, кг, не более | 6 |
| Средний срок службы, лет | 14 |
| Наработка на отказ, ч, не менее | 90000 |
| Маркировка взрывозащиты | 0Ex ia IIB T5 Ga X |
наносится на маркировочную табличку методом шелкографии и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер переносной электронный | INSOL 907 | 1 |
| Руководство по эксплуатации | !ЫВ0Ь.907.01.РЭ | 1 |
| Паспорт | INS0L.907.01.nC | 1 |
| Футляр | — | 1 |
| Батарейка | LS14250 | 1 |
приведены в разделе 1.2 «Технические характеристики и описание работы» руководства по эксплуатации INSOL.907.01.РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-007-06157257-2022 Уровнемеры переносные электронные INSOL 907.
Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
