| Номер в госреестре | 91756-24 |
| Наименование СИ | Комплекты термопреобразователей сопротивления платиновых |
| Обозначение типа СИ | Pt 500 ВМ |
| Изготовитель | Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), Московская обл., г. Мытищи |
| Год регистрации | 2024 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ (далее -КТСП) предназначены для измерений температуры и разности температур в системах теплоснабжения в составе теплосчётчиков.
КТСП состоят из двух подобранных в пару термопреобразователей сопротивления (ТС).
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента от температуры. Каждый ТС состоит из платинового пленочного чувствительного элемента, помещенного в защитный корпус из коррозионностойкой стали и соединенного по двухпроводной схеме с постоянно подключенным кабелем в термостойкой изоляции. Установка ТС в трубопровод осуществляется только в защитных гильзах в соответствии с указаниями эксплуатационной документации КТСП.
КТСП выпускаются в двух исполнениях: класс 1 и класс 2, которые отличаются диапазонами измерений разности температур и пределами допускаемой абсолютной погрешности.
При заказе КТСП указывается название и тип средства измерений, класс и длина ТС с соединительным кабелем: Pt 500 ВМ/Х1-Х2, где Х1 - класс КТСП 1 или 2, Х2 - длина ТС с кабелем в соответствии с таблицей 2.

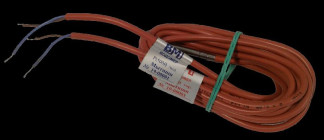

Общий вид комплекта КТСП приведены на рисунке 1.

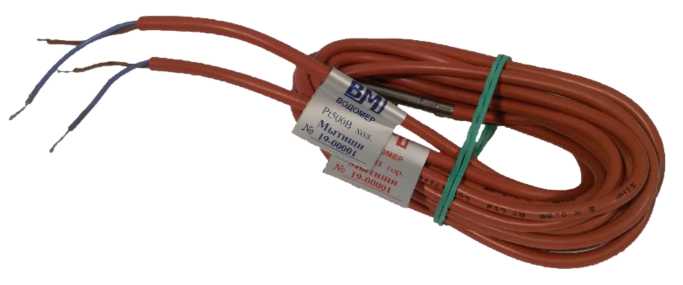

Рисунок 1 - Общий вид комплекта термопреобразователей сопротивления Pt 500 ВМ
Защита от несанкционированного доступа обеспечивается конструкцией ТС КТСП.
Заводской номер в цифровом формате наносится на шильдик типографским методом в соответствии с рисунком 2.

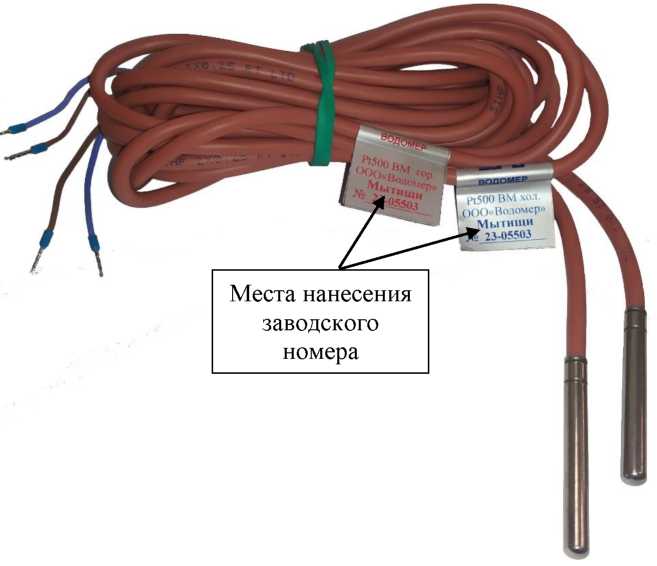

Рисунок 2 - Места расположения заводского номера КТСП

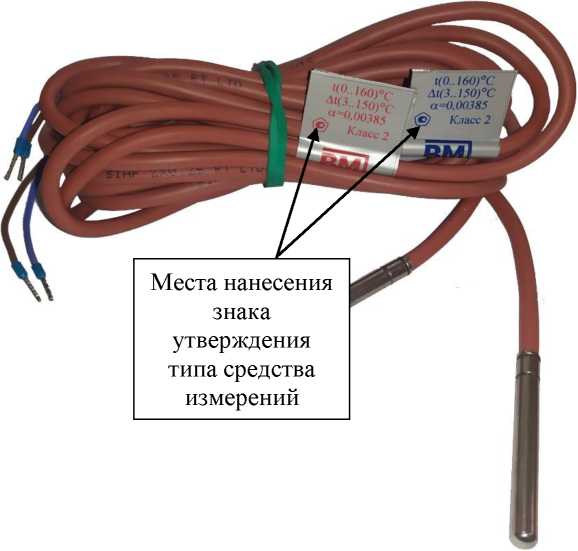

Рисунок 3 - Места нанесения знака утверждения типа средств измерений
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная статическая характеристика (НСХ) термопреобразователя сопротивления (ТС) комплекта по ГОСТ 6651-2009 | Pt 500 |
| Номинальное сопротивление ТС комплекта, Ro, Ом | 500 |
| Температурный коэффициент ТС комплекта по ГОСТ 6651-2009, °C-1 | а = 0,00385 |
| Диапазон измерений температур ТС комплекта, °C | от 0 до +160 |
| Диапазон измерений разности температур, °C: - для КТСП класса 1 - для КТСП класса 2 | от +1 до +150 от +3 до +150 |
| Класс допуска ТС комплекта по ГОСТ 6651-2009 | В |
| Допуск ТС комплекта по ГОСТ 6651-2009, °С | ±(0,3 + 0,005-|t|)* |
| Пределы допускаемой абсолютной погрешности при измерении разности температур, °С: - для КТСП класса 1 - для КТСП класса 2 | ±(0,05 + 0,005^At)** ±(0,1 + 0,005^At)** |
| Номинальный рабочий ток, мА | 0,2 |
| Показатель тепловой инерции ТС комплекта, с, не более | 15 |
| Минимальная глубина погружения ТС комплекта, мм | 32 |
| * |t| - абсолютное значение температуры, °С, без учета знака. * * At - измеренное значение разности температур, °С. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Схема соединения | двухпроводная |
| Габаритные размеры, мм, не более: - длина защитного корпуса - диаметр защитного корпуса | 49 5,4 |
| Длина ТС комплекта с кабелем, м* | 1,5; 2,0; 3,0; 5,0 |
| Масса, г, не более | 350 |
| Электрическое сопротивление изоляции ТС комплекта при температуре (20 ± 5) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Группа исполнения КТСП по устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 | Д3** |
| Группа исполнения КТСП по устойчивости к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 | N2 |
| * Определяется заказом. * * При нижнем значении диапазона температуры окружающего воздуха минус 50 °С. | |
наносится на шильдик типографским методом в соответствии с рисунком 3, а также на титульный лист документа 26.51.51-016-06469904-2023 ПС типографским способом.
в соответствии с таблицей 3
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Комплекты термопреобразователей сопротивления платиновых | Pt 500 ВМ/Х1-Х2* | 1 шт. |
| Паспорт | 26.51.51-016-06469904-2023 ПС | 1 экз. |
| Упаковка | — | 1 шт. |
| * Х1 - 1 или 2; Х2 - 1,5; 2,0; 3,0; 5,0 | ||
изложены в разделе 3 «Устройство и принцип работы» документа 26.51.51-016-06469904-2023 ПС «Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ. Паспорт».
Приказ Росстандарта от 30 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ТУ 26.51.51-016-06469904-2023 Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ. Технические условия.
