| Номер в госреестре | 91759-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье"), г. Казань |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

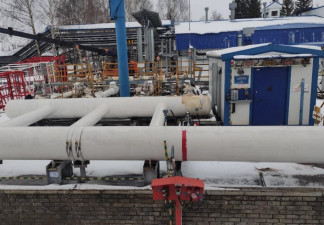

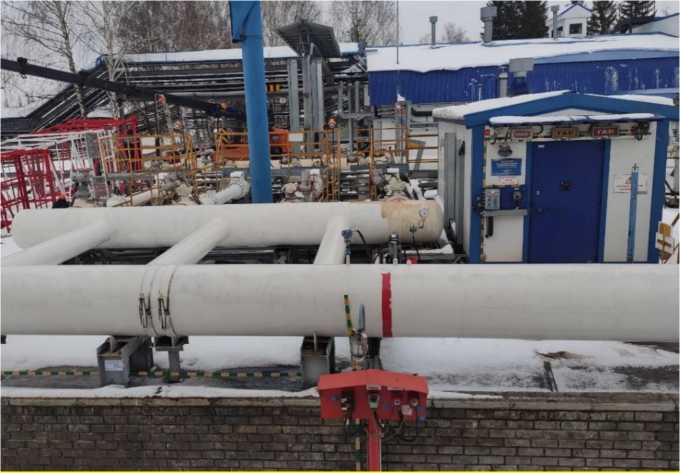

Система измерений количества и показателей качества нефти № 124
ПСП НПС «Калейкино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления.
СИКН, заводской № 124/2023, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока измерительных линий, включающий в себя три рабочие и одну резервную измерительную линию;
- блока измерений показателей качества нефти (далее - БИК);
- контрольной измерительной линии;
- системы сбора и обработки информации;
- установки поверочной трубопоршневой;
- узла подключения передвижной поверочной установки;
- системы дренажа.
На выходном коллекторе СИКН для отбора нефти для БИК установлено пробозаборное устройство (далее - ПЗУ), выполненное в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб».
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода жидкости ультразвуковые DFX-ММ (далее - УПР) | 79419-20 |
| Датчики температуры 644 | 39539-08 |
| Термопреобразователи сопротивления платиновые 65 | 22257-01, 22257-05 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи измерительные 3144Р | 14683-04 |
| Преобразователи измерительные 644 к датчикам температуры | 14683-00 |
| Преобразователи измерительные 644 | 14683-04 |
| Преобразователи измерительные Rosemount 644 | 56381-14 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Датчики давления Агат-100МТ | 74779-19 |
| Преобразователи измерительные Сапфир-22МТ | 78837-20 |
| Термопреобразователи сопротивления серии TR | 71870-18 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Термопреобразователи универсальные ТПУ 0304 | 50519-17 |
| Преобразователи давления измерительные 3051 | 14061-99, 14061-10, 14061-15 |
| Преобразователи плотности жидкости измерительные модели 7835 (далее - ПП) | 52638-13 |
| Преобразователь плотности и вязкости жидкости измерительный модели 7829 (далее - ПВз) | 15642-06 |
| Преобразователь плотности и вязкости FVM (далее - ПВз) | 62129-15 |
| Влагомеры нефти поточные УДВН-1пм* (далее - ПВл) | 14557-10, 14557-15 |
| Контроллер измерительно-вычислительный СОИ СИКН № 124 | 78509-20 |
| Расходомер-счетчик ультразвуковой OPTISONIC 3400 | 57762-14 |
| Установка поверочная трубопоршневая «ТПУ-4000» (далее - ПУ) | 65854-16 |
| * Применяется при температуре среды от плюс 5 до плюс 40 °С. | |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое вычисление массы брутто нефти;
- автоматизированное вычисление массы нетто нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти;
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку СИ (УПР) на месте эксплуатации;
- KMX СИ (УПР, ПП, ПВл, ПВз) на месте эксплуатации без прекращения приемосдаточных операций;
- отбор объединенной пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- тонкую фильтрацию нефти от механических примесей в БИК, перед ПУ.
- получения сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний СИ с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматуры;
- защиту информации от несанкционированного доступа программными средствами.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 1 - Информационная табличка СИКН
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки)__Значение
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | fbffd035 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 3f86aba6 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | ed6d0ada |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 477c2882 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | aa50b326 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | be8bf0d7 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 93fddc67 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Идентификационные данные (признаки) Значение
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 9e97b2da |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 939be7cb |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 2e0fa634 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 6dc135e3 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | 3c7abe77 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | b6058e83 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 37c1a5f9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | 1d4e6b24 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Идентификационные данные (признаки) Значение
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c9f1993e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | f4c9ce1b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | c35d52f1 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | 795181d0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 5e3d0bab |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | b95b249e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | 74e1a54a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 8ea205a1 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | af0f418e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | b1386843 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 34cd4c36 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти через СИКН*, м3/ч | от 830 до 7300 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Давление нефти, МПа - рабочее, не более - минимальное - максимальное допустимое | 1,6 0,19 2,5 |
| Наименование характеристики | Значение |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и контроля метрологических характеристик, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - температура нефти, °С - плотность нефти при 20 °С, кг/м3 - вязкость кинематическая, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - давление насыщенных паров, кПа (мм рт. ст) - содержание свободного газа | от 0 до 40 от 850 до 930 от 5 до 100 0,5 100 0,05 66,7 (500) не допускается |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное); 220±22 (однофазное) 50±1 |
| Условия эксплуатации СИКН: - температура окружающей среды, °С | от -35 до +34 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефти № 124 ПСП НПС «Калейкино» | — | 1 шт. |
| Инструкция по эксплуатации | — | 1 экз. |
| Методика поверки | — | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 124 НПС «Калейкино» Ромашкинского РНУ АО «Транснефть - Прикамье», свидетельство об аттестации методики (метода) измерений № 395-RA.RU.312546-2022 от 24.10.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
