| Номер в госреестре | 91761-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | PT100 |
| Изготовитель | "Fujian LEAD Automatic Equipment Co.,Ltd.", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 02.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые PT100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенными удлинительными проводами в тефлоновой оболочке. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой расположен один ЧЭ и внутренние провода, изолированные друг от друга.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.

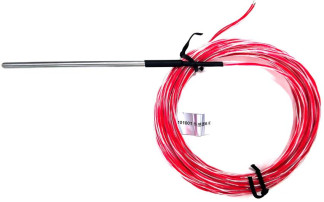

Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1.

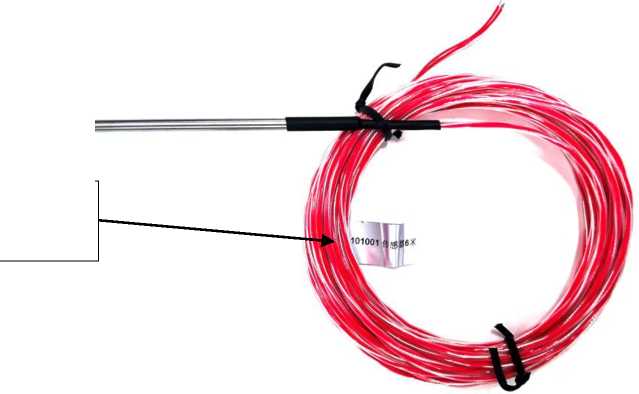

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на наклейке, прикрепленной к удлинительным проводам. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых PT100 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +140 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 | А |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С | ±(0,15+0,002 -|t|) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 100 В), не менее | 100 |
| Длина монтажной части ТС, мм, не более | 112 |
| Диаметр монтажной части ТС, мм, не более | 5 |
| Масса, кг, не более | 0,4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -52 до +55 95 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | PT100 | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя фирмы «Fujian LEAD Automatic Equipment Co.,Ltd.», КНР.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
