| Номер в госреестре | 91763-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), г. Новороссийск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 73 ПСП НПС «Махачкала» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти. При прямом методе динамических измерений массу брутто нефти измеряют при помощи счетчиков-расходомеров массовых и результат измерений массы брутто получают непосредственно.
СИКН заводской № 03, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из:
- блока измерений количества нефти (далее - БИЛ), включающий в себя три рабочие и одну контрольно - резервную измерительные линии;
- блока измерений показателей качества нефти (далее - БИК);
- системы сбора и обработки информации (далее - СОИ), включающие в себя комплекс измерительно вычислительный ТН-01 и контроллера программируемого логического REGUL RX00;
- трубопоршневой поверочной установки (далее - ТПУ);
- системы дренажа.
В состав СИКН входит измерительный канал (ИК) объемного расхода нефти в БИК метрологические характеристики которого определяются комплектным методом приведены в таблице 4.
В состав СИКН входят средства измерений (СИ), приведенные в таблице 1.
Таблица 1 - Перечень СИ
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion (модификации DS, DH, DT, DL, CMF, F, R, T, CNG050, H, LF) модели CMF400 в комплекте с преобразователем модели 2700 (далее - СРМ) | 45115-10, 13425-01 |
| Датчики температуры 644, 3144Р | 39539-08 |
| Преобразователи давления измерительные 3051 | 14061-99, 14061-04, 14061-10 |
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835 | 15644-06 |
| Преобразователь плотности жидкости измерительный CDM | 63515-16 |
| Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829 | 15642-06 |
| Влагомеры нефти поточные УДВН-1пм* | 14557-05 |
| Двунаправленная трубопоршневая поверочная установка для жидкостей фирмы «Daniel» Ду от 8" до 42" (далее - ТПУ) | 20054-00 |
| Комплекс измерительно вычислительный ТН-01 (далее - ИВК) | 67527-17 |
| Контроллеры программируемые логические REGUL RX00 (далее - ПЛК) | 63776-16 |
* Применяется при температуре среды от +5 до +40 °C и диапазоне плотности измеряемой среды от 817 до 920 кг/м3.
В состав СИКН входят: показывающие СИ давления и температуры нефти утвержденных типов и расходомер ультразвуковой UFM 3030К заводской № 2712 (далее -УЗР).
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое измерение массы брутто нефти и массового расхода нефти прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
- вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- автоматическое измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;
- поверка и контроль метрологических характеристик СРМ с помощью ТПУ;
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- защита алгоритма и программы СИКН от несанкционированного доступа установкой паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.

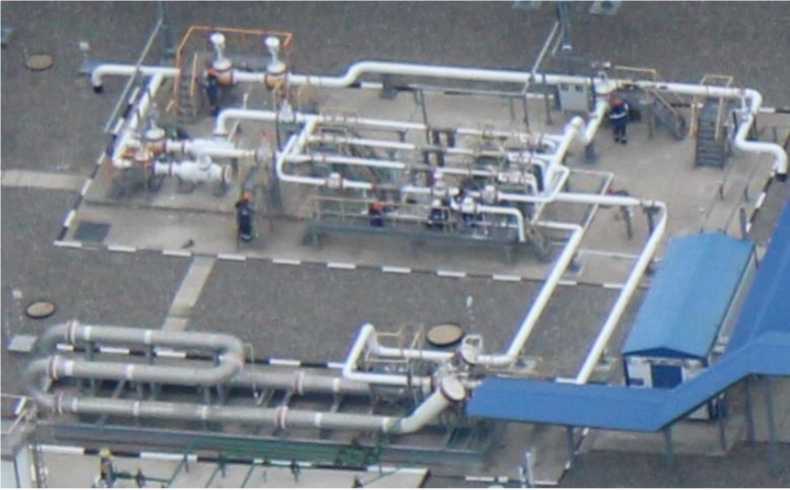

Ф отографии общего вида СИКН представлена на рисунке 1. Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 1 - Общий вид СИКН
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP 78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH PP AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH MPR MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечания: -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе; - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Метрологические и основные технические характеристики, включая показатели
точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, т/ч | от 120 до 800 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 4 - Состав и основные метрологические характеристики ИК объемного расхода нефти с комплектным методом определения метрологических характеристик
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений | Пределы допускаемой относительной погрешности ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 | ИК объемного расхода нефти в БИК | 1 (БИК) | УЗР заводской №2712 | ПЛК | от 0,7 до 4,8 м3/ч* | ±5,0 % |
*- указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Избыточное давление измеряемой среды, МПа | от 0,2 до 6,3 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более: - в режиме измерений - в режиме поверки | 0,2 0,4 |
| Режим работы | непрерывный |
| Диапазон температуры измеряемой среды, °С | от 0 до +40 |
| Плотность измеряемой среды в рабочем диапазоне температуры, кг/м3 | от 817 до 930 |
| Кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт) | от 4 до 250 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Содержание свободного газа | Не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220'22 / 380+38 —33 —5 7 50±1 |
| Наименование характеристики | Значение |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки оборудования СОИ - в месте установки БИЛ б) относительная влажность в месте установки оборудования СОИ, % в) атмосферное давление, кПа | от +18 до +25 от -35 до +40 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 15 |
наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Таблица 6 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 73 ПСП НПС «Махачкала» | — | 1 шт. |
| Инструкция по эксплуатации | — | 1 экз. |
| Методика поверки | — | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 73 АО «Черномортранснефть», аттестована АО «Транснефть - Метрология», свидетельство об аттестации методики (метода измерений) № 383-RA.RU.312546-2023 от 08.09.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.1.1;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
