| Номер в госреестре | 91764-24 |
| Наименование СИ | Преобразователи температуры и относительной влажности |
| Обозначение типа СИ | EE210-HT6 |
| Изготовитель | "E+E Elektronik Ges.m.b.H", Австрия |
| Год регистрации | 2024 |
| Срок свидетельства | 02.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры и относительной влажности EE210-HT6 (далее по тексту - преобразователи) предназначены для измерений температуры и относительной влажности неагрессивных газовых сред.
Принцип действия преобразователей основан на сорбционном методе измерения влажности и последующем измерении емкости, измерении выходного сигнала платинового сенсора температуры (Р^000) и преобразовании в выходной сигнал силы или напряжения постоянного тока или в цифровую форму.
Конструктивно преобразователи представляют собой электронный блок, выполненный в пластиковом корпусе, к которому прикреплён измерительный зонд относительной влажности и температуры канального типа. На боковой панели блока установлены разъемы с кабельными выводами для подключения питания и вывода аналоговых выходных сигналов постоянного тока в диапазоне от 4 до 20 мА.

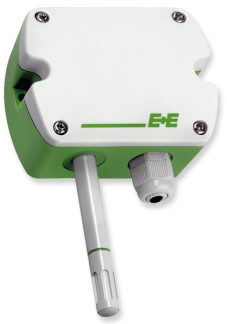

На рисунке 1 представлена фотография общего вида преобразователей.

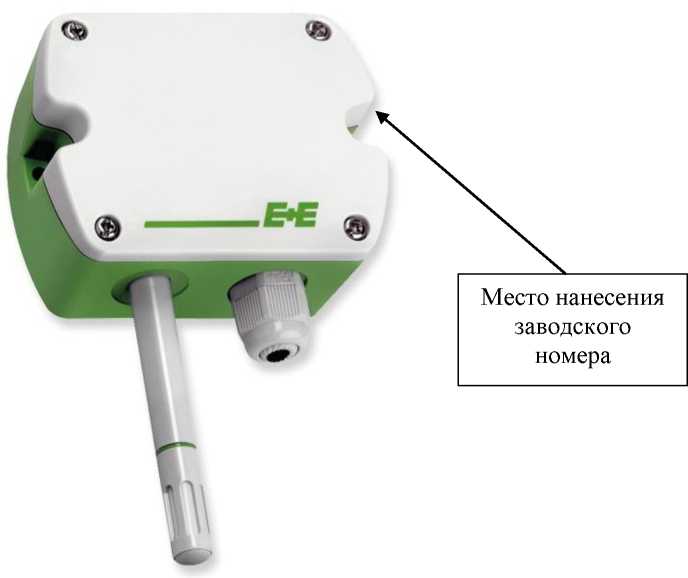

Рисунок 1 - Общий вид преобразователей температуры и относительной влажности EE210-HT6
Пломбирование преобразователей не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус измерителя. Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) преобразователей состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в преобразователи на предприятии-изготовителе во время производственного цикла. Метрологические характеристики преобразователей нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей температуры и относительной влажности EE210-HT6
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.08 |
| Цифровой идентификатор программного обеспечения | отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное ПО «E+E Configurator» устанавливается на персональный компьютер и позволяет дистанционно управлять процессом измерений.
Метрологические характеристики преобразователей температуры и относительной влажности EE210-HT6 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±(0,2+0,01 • |t|), где t - измеряемая температура |
| Диапазон измерений (показаний) относительной влажности, % | от 5 до 95 (от 0 до 100) |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +5 °С до +60 °С), % | ±3,0 |
| Разрешающая способность (при измерении температуры и относительной влажности), °C (%) | 0,1 |
Основные технические характеристики преобразователей температуры и относительной влажности EE210-HT6 приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | 24 |
| Габаритные размеры, мм, не более: - электронный блок (длина х высота х ширина) - измерительный зонд (диаметр х длина) | 101х81х46 13x364 |
| Масса, кг, не более | 0,3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +60 до 100 |
| Средняя наработка до отказа, ч, не менее | 20 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь температуры и относительной влажности | EE210-HT6 | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе 1 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия фирмы «E+E Elektronik Ges.m.b.H», Австрия.
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
