Устройства сбора и передачи данных RTU-325K, 91765-24

Назначение

Устройства сбора и передачи данных RTU-325K (далее - УСПД) предназначены для синхронизации собственной шкалы времени относительно UTC(SU) и синхронизации времени счетчиков электрической энергии, имеющих встроенные часы.

Описание

Принцип действия УСПД основан на синхронизации внутренних часов сигналами глобальных навигационных спутниковых систем, или по сетевым протоколам NTP, SNTP, PTP для последующей синхронизации часов приборов учета/измерительных преобразователей электроэнергии, подключенных к УСПД по цифровым интерфейсам связи как по проприетарным протоколам приборов учёта, так и по унифицированному протоколу СПОДЭС.

УСПД представляет собой конфигурируемый контроллер, который содержит в себе процессор, оперативную память, энергонезависимую память, энергонезависимые часы (встроенный элемент питания), интерфейсы ввода-вывода. УСПД изготавливаются в металлическом корпусе черного цвета.

УСПД обеспечивает:

- автоматический сбор данных с первичных измерительных преобразователей (далее по тексту - ИП) и с подчиненных УСПД;

- выдачу потребителям информации по нескольким каналам связи параллельно;

- автоматический сбор служебной информации;

- трансляцию данных с подчиненных УСПД;

- ведение краткосрочных архивов по телеметрическим данным;

- синхронизацию времени на подчиненных УСПД и ИП;

- передачу данных в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 61850-5-2011 и протоколом RTU-325;

- прием данных в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006 и протоколом RTU-325;

- самодиагностику с записью событий в журнал событий;

- автоматический переход с основного канала связи на резервный канал при работе с подчиненными УСПД и ИП;

- криптозащиту данных при их передаче по протоколу RTU-325;

- защиту от зависаний;

- самостоятельный старт при возобновлении питания;

- механическую и программную защиту;

- функционирование встроенного Web-сервера.

УСПД может работать в одном из трех режимов в зависимости от его настроек:

1. «Режим учета»;

2. «Режим телемеханики»;

3. «Режим учета и телемеханики».

Синхронизация времени встроенных часов УСПД осуществляется с использованием внешнего сервера времени по протоколам PTP (IEEE 1588), NTP, SNTP. Имеется возможность подключения ГЛОНАСС/GPS-npueMHUKa для синхронизации УСПД по протоколу NMEA-0183 с поддержкой сигнала PPS.

Синхронизация часов реального времени в нескольких УСПД, работающих в сети, может быть осуществлена по часам головного УСПД с поддержкой протоколов PTP (IEEE 1588), NTP, SNTP.

УСПД выпускаются в зависимости от модификации c двумя или тремя интерфейсами Ethernet, пятью интерфейсами RS-485, четырьмя интерфейсами RS-232, двумя интерфейсами USB 2.0, восьмью дискретными входами и двумя дискретными выходами.

Имеется возможность увеличения количества последовательных портов за счёт использования: Ethemet-серверов TCP/IP-COM и USB концентраторов.

Могут быть использованы связные и интерфейсные компоненты, увеличивающие дальность и помехозащищенность передачи данных в каналах связи, а также обеспечивающие преобразование интерфейсов.

УСПД имеет аппаратную защиту от изменения конфигурации, автоматическое переключение на резервный источник питания при исчезновении основного питания и обратно (при наличии резервного источника питания).

Имеется возможность использования дискретных входов/выходов и аналоговых входов на удаленных модулях.

УСПД имеет модуль энергонезависимой флэш-памяти типа CF для хранения «прошивки» программного обеспечения и архивов данных. Энергонезависимая память -не менее 1 Гб. Время сохранности информации в энергонезависимой памяти при отсутствии внешнего питания - не менее 10 лет.

УСПД выпускаются в четырех модификациях, отличающихся числом интерфейсов. Модификации УСПД приведены в таблице 1.

Таблица 1 - Модификации УСПД

Заводской номер наносится на маркировочную наклейку типографским методом или методом лазерной гравировки в виде цифрового кода.

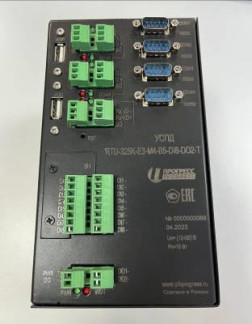

Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и местом нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбирование. Нанесение знака поверки на УСПД в обязательном порядке не предусмотрено.

Место нанесения заводского номера

Место нанесения знака утверждения типа

Пломбировочная наклейка завода-изготовителя

Рисунок 1 - Общий вид УСПД с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) УСПД является встроенным.

Конструкция УСПД исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики УСПД нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО УСПД приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист формуляра СШМК.467449.063 ФО и руководства по эксплуатации СШМК.467449.063 РЭ типографским способом и на корпус УСПД любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» в руководстве по эксплуатации СШМК.467449.063 РЭ «Устройство сбора и передачи данных RTU-325K Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

СШМК.467449.063 ТУ «Устройства сбора и передачи данных RTU-325K. Технические условия».
