Датчики контроля коррозии ультразвуковые U-Wave, 91771-24

Датчики контроля коррозии ультразвуковые U-Wave (далее по тексту - датчики) предназначены для измерений толщины стенки и контроля скорости коррозии трубопроводов и металлических емкостей во взрывоопасных зонах.
Карточка СИ
Номер в госреестре 91771-24
Наименование СИ Датчики контроля коррозии ультразвуковые
Обозначение типа СИ U-Wave
Изготовитель Общество с ограниченной ответственностью "Интелсис Инжиниринг" (ООО "Интелсис Инжиниринг"), г. Челябинск
Год регистрации 2024
Срок свидетельства 02.04.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики контроля коррозии ультразвуковые U-Wave (далее по тексту - датчики) предназначены для измерений толщины стенки и контроля скорости коррозии трубопроводов и металлических емкостей во взрывоопасных зонах.

Описание

Принцип действия датчиков основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием продольных ультразвуковых волн. Излучаемый пьезоэлектрическим сенсором (далее - ПЭС) ультразвуковой импульс проходит через контролируемый объект, отражается от его противоположной стенки (первый донный эхо-сигнал), частично возвращается на приемную часть ПЭС, а частично переотражается от поверхности ввода, снова проходит через контролируемый объект и отражается от его противоположной стенки (второй донный эхо-сигнал). Измерение разности времени задержки принимаемого датчиком ультразвукового импульса относительно излучаемого осуществляется между первым и вторым донными эхо-сигналами. Измеренный интервал времени соответствует двойному проходу ультразвукового импульса через объект контроля и, при известной скорости распространения продольных ультразвуковых волн в материале объекта контроля, пересчитывается в значение толщины контролируемого объекта.

Программное обеспечение установленное в вычислительном модуле датчика запускает опрос подключенных к датчику сенсоров, вычисляет физическую величину толщины и сохраняет ее в базе данных во внутренней памяти.

После получения запроса по одному из интерфейсов: RS-485, RS-232, Ethernet,

LoRaWAN, WiPi, WirelessHART, Wi-Fi, NB-IoT и др., программное обеспечение установленное в вычислительном модуле датчика формирует ответ из сохраненного значения физической величины для каждого сенсора в базе данных и отправляет его. Принимающим устройством может быть мобильный телефон, планшет, компьютер, контроллер системы автоматики, шкаф сбора данных или любое устройство имеющее один из поддерживаемых интерфейсов и программное обеспечение для связи с датчиком по данному интерфейсу.

Конструктивно датчики состоят из главного модуля выполненного во взрывозащищённом корпусе, ультразвуковых сенсоров в количестве от 1 до 16 единиц, подключенными к главному модулю коаксиальным кабелем. В зависимости от комплектации, могут быть включены: модуль беспроводной передачи данных подключенный к главному модулю по кабелю передачи данных и термочехол устанавливаемый на главный модуль и отдельно подключаемый к сети питания переменного тока.

Главный модуль излучает, принимает и обрабатывает сигнал преобразуя его в значение толщины.

Модуль беспроводной передачи данных позволяет передавать полученные значения на базовую станцию по беспроводному каналу связи.

Заводской номер в цифровом формате наносится типографским способом в паспорт и методом цветной износостойкой печати или методом гравирования на идентификационную табличку, размещаемую на корпусе главного модуля.

Нанесение знака поверки на датчики не предусмотрено.

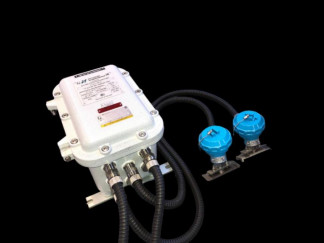

Общий вид датчиков с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Общий вид пломбы приведен на рисунке 2.

Место нанесения      заводского

номера и знака утверждения типа ---------------------------------------------------------------------------------------------------------------------------------------------------------------------_-----------------

Место пломбировки

Рисунок 1 - Общий вид датчиков

Рисунок 2 - Общий вид пломбы

Программное обеспечение

Датчики имеют встроенное метрологически значимое программное обеспечение (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

УЛЬТРАЗВУКОВАЯ СИСТЕМА МОНИТОРИНГА КОРРОЗИИ

Номер версии (идентификационный номер) ПО

не ниже 1.1.0.2

Технические характеристики

Метрологические и основные технические характеристики датчиков представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины, мм

от 3 до 50

Пределы допускаемой абсолютной погрешности измерений толщины, мм1: - в диапазоне от 3 до 25 включ - в диапазоне св. 25 до 50

±0,1 ±0,3

Примечание

1) погрешность измерений нормирована для среднего значения пяти измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Масса (без сенсора), кг, не более

12

Габаритные размеры (без сенсоров), мм, не более - длина - ширина - высота

400

280

250

Потребляемая мощность от сети переменного тока (без термочехла), Вт, не более

20

Напряжение питания, В - постоянный ток - переменный ток

от 24 до 36 от 196 до 244

Частота переменного тока, Гц

50,0 ± 0,5

Маркировка взрывозащиты

- главного модуля с измерительной платой

- ультразвукового сенсора

- модуль беспроводной передачи данных

1Ех db IIB+H2 T4 Gb 1Ех eb mb IIB+H2 T6 Gb 1Ех е IIC T4 Gb X

Степень защиты по ГОСТ 14254-2015

IP66

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации датчиков типографским способом и методом цветной износостойкой печати или методом гравирования на идентификационную табличку, размещаемую на корпусе главного модуля датчиков

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Главный модуль с измерительной платой

U-Wave

1 шт.

Ультразвуковой сенсор

US101

1 шт.1

Кабель передачи данных

1 шт.

Кабель питания2

1 шт.

Интерфейсный кабель2

1 шт.

Контактная жидкость (силикон)

1 шт.

Беспроводной модуль2

-

Термочехол2

-

Руководство по эксплуатации

ИИ-111.000-000.000.000 РЭ

1 экз.

Руководство по эксплуатации

ИИ-УСМК.04.00.000.000 РЭ

1 экз.

Руководство пользователя

-

1 экз.

Паспорт

ИИ-111.000-000.000.000 ПС

1 экз.

П р и м е ч а н и е

1 Количество ультразвуковых сенсоров определяется заказом (от 1 до 16)

2 Поставляется опционально

Сведения о методах измерений

приведены в разделе «Использование по назначению» в руководстве по эксплуатации ИИ-111.000-000.000.000 РЭ.

Нормативные документы

ТУ 26.51.66-003-25870162-2022 Датчики контроля коррозии ультразвуковые U-Wave.

Технические условия.

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 07.12.2024
91771-24
Номер в ГРСИ РФ:
91771-24
Производитель / заявитель:
Общество с ограниченной ответственностью "Интелсис Инжиниринг" (ООО "Интелсис Инжиниринг"), г. Челябинск
Год регистрации:
2024
Cрок действия реестра:
02.04.2029
