| Номер в госреестре | 91775-24 |
| Наименование СИ | Установки радиационные поверочные гамма-излучения закрытые |
| Обозначение типа СИ | УРПГЗ-РМ9300 |
| Изготовитель | ООО "Радметрон", Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 05.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки радиационные поверочные гамма-излучения закрытые УР11ГЗ-РМ9300 (далее установки) предназначены для воспроизведения и передачи единиц кермы и мощности кермы в воздухе (далее МКВ), экспозиционной дозы и мощности экспозиционной дозы (далее МЭД). амбиептного эквивалента дозы и мощносги амбиептного эквивалента дозы (далее - МАЗД), индивидуального эквивалента дозы и мощносги индивидуального эквивалента дозы (далее МИЭД) при поверке, калибровке, градуировке и испытаниях дозиметров и измерителей мощности дозы 1амма-из лучения.
Область применения: установки используются для поверки и калибровки дозиметрических приборов в лабораториях метрологических служб, калибровочных процедур в дозиметрических лабораториях вторичного стандарта (SSDL), исследований, испытаний и настройки дозиметрических приборов при разработке и выпуске.
Установки относятся к стационарным средствам измерений.
В установке реализуется схема облучения с одним неподвижным многопозиционным облуча1сле.м и системой линейного перемещения (далее CJI1I) рабочего стола, на котором размещаются поверяемые приборы или детекторы.
Изменение значений дозиметрических величин, воспроизводимых в установке, достшается применением двух источников гамма-излучения закрытого ища (далее И1 И) различной активности. использованием аттенюаторов и изменением расстояния между источником и детектором в шпервале рабочих расстояний CJIII.
Управление выбором ИГИ в облучателе, выводом выбранного ИГИ в рабочее положение, выбором и переводом нужного аттенюатора в рабочее положение и позиционированием проверяемого прибора в пучке излучения установки осуществляется оператором с ценфального пульта управления (далее - IIII) установки, либо дистанционно, с помощью виртуального пункта управления (далее ВЦ) на автоматизированном рабочем месте оператора (далее АРМ).
АРМ предназначено для управления ус тановкой в полуавтомат ическом и автоматическом режимах работы, а также для вывода на экраны АРМ видеоизображения с видеокамер. уе1ановленных в рабочей камере калибратора. Па экран монитора АРМ выведен BII установкой, который позволяет управлять всеми механизмами калибратора в полуавтоматическом и автоматическом режимах.
Установка сос тоит из следующих основных частей:
калибратор гамма-излучения (далее - калибратор);
автоматизированное рабочее место оператора:
комплекты принадлежностей.
Калибратор представляет собой функционально законченное изделие и состоит из следующих основных частей, объединенных в едином корпусе: облучателя, рабочей камеры, станции управления и ценфального пульта управления. В рабочей камере калибратора размещается CJIII рабочего стола и блок аттенюаторов (далее ЬА).
Рабочая камера со всех сторон закрыта свинцовой защитой различной толщины.
Поверяемые приборы размещаются на рабочем столс СЛП. Рабочий стол с элскзропри волом регулировки но высоте (координатная ось Z) установлен на подвижной платформе, которая перемещает центр рабочего стола но оси излучения (координатная ось X) на расстояния от 35 до 90 см. относительно центра источника. БА. состоящий из четырех свинцовых аттенюаторов, обеспечивает ослабление потока излучения от источника. Система управления калибратора при помощи электрон ри волов обеспечивает дистанционную подачу источников в облучателе из положения хранения в рабочее положение и обратно, позиционирование поверяемых приборов в пучке излучения по координатной оси X. рстулировку рабочего стола но высоте и установку комбинаций аттенюаторов.
За грчзка приборов на рабочий сгол СЛП осуществляется через дверь. С ПЦ и пульта наладочного (далее - ПП) можно осуществлять управление всеми механизмами установки в наладочном и автоматическом режимах. Для возможности подключения приборов или детекторов, устанавливаемых на рабочем столе, по различным интерфейсам к АРМ или блокам обработки в корпусе калибратора рядом с дверью расположен специальный лючок для прокладки кабелей.
В облучатель калибратора загружаются два источника 13 Cs различной активности. Источники перемещаются в облучателе но вертикальному каналу из положения хранения в рабочее положение и обратно. Два источника совместно с набором аттенюаторов заменяют 14 источников различной активности, что позволяет создавать совместно с изменением расстояния непрерывную мощность дозы гамма-излучения в широком диапазоне.
В рабочей камере калибратора располагается лазерный нивелир, с помощью которого осуществляется выставка центра детектора поверяемого прибора но оси излучения X относительно цензра рабочего стола и по высоте излучения.
В состав калибратора входит система радиационного контроля (далее СРК) с одним детектором гамма-излучения. Блок обработки СРК расположен на панели станции управления, а детектор в рабочей камере. СРК блокирует открытие замка двери в случае если МАЭД. измеренная детектором, превышает установленный порог Результа ты измерения МАЗД детектора выводятся на ПЦ калибратора и АРМ.
В рабочей камере расположены три видеокамеры, изображение с которых выводи гея на АРМ:
видеокамера для кош роля положения рабочего стола по координатной оси X. с помощью которой осуществляется визуализация расстояния от центра источника до центра рабочего стола но рулетке, расположенной в основании направляющих СЛП. Видеокамера распложена на платформе СЛП;
видеокамера для наблюдения за механизмами, расположенными в рабочей камере. Видеокамера расположена на потолке рабочей камеры в ее задней части:
видеокамера для наблюдений за показаниями поверяемых приборов. Видеокамера крепи тся при помощи кронштейна на рабочий стол или платформу СЛП.
В рабочей камере расположен датчик контроля температуры и влажности воздуха. Датчик расположен на передней стенке рабочей камеры. Результаты измерений выводятся на 1II ( калибратора и АРМ.
Калибратор имеет сборно-разборную конструкцию и состоит из несущей рамы, на которую устанавливаются элементы калибратора и свинцовая защита. Части калибратора заносятся в помещение, в котором он должен размешаться. Сборка калибратора осх щсствляется на месте размещения.
В установке предусмотрено наличие горизонтальной системы облучения с узлом коллимации цилиндрической формы в соответствии с ГОС!' 8.087-2000:
длина канала коллиматора от центра источника до поверхности коллиматора но направлению выхода излучения 150,0 (0.5: *3.0) мм:
диаметр выходного отверстия канала коллиматоров (90 ± 1) мм.
Комбинации аттенюаторов, используемых в установке, и расчетные значения кратности ослабления приведены в таблице 1.
Таблица 1
| Расчет нос значение кратности ослабления на расстоянии 50 см | Комбинация аттенюаторов | Суммарная толщина апснюат оров. см |
| 1 | — | 0 |
| 1/6 | А1 | 1.4 |
| 1/12 | АНА2 | 2,0 |
| 1/50 | А1+АЗ | 3.3 |
| 1/95 | Al Т-А2+АЗ | 4.9 |
| 1/470 | А1+АЗ+А4 | 5.4 |
| 1/950 | А1+А2+АЗ+А4 | 6.0 |
Примечание Действительное значение кратности ослабления может отличаться в зависимости от расстояния детектор- источник, активности источника и его геометрических размеров
Установка с комплектом источников обеспечивает возможность размещения в помещениях, нс требующих дополнительной радиационной защиты. Радиационное воздействие на персонал и население при эксплуатации. неисправности или аварии установки ограничивается самой установкой.
Программное обеспечение (далее - НО) установки встроенное. ПО размещено в энергонезависимой памяти программируемого контроллера. Запись НО осуществляется в процессе производства с помощью специального технологического ПО и ввода пароля доступа, что обеспечивает защиту встроенною НО от преднамеренных и непреднамеренных изменений. ПО не может быть изменено без специальной технологической программы и знания пароля доступа.
Подтверждение соответствия встроенного ПО проводится проверкой отсутствия сообщений об ошибках при тестировании установки, соответст вия версии вст роенного НО и контрольной суммы исполняемого кода, индицируемых па дисплее пульта управления при входе в экран «СИСТЕМА» номеру версии и контрольной суммы исполняемою кода, записанной в разделе «Свидетельство о приемке» руководства по эксплуатации установки.
Фотографии общею вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2. Знак поверки средств измерений наносится на переднюю панель ИЦ.
Обязательные метрологические требования представлены в таблице 2.
I аблица 2
| Наименование | Значение |
| Диапазон воспроизведения мощности кермы в воздухе Ка | от 1.0 мкГр/ч до 14.0 Гр/ч |
| Диапазон воспроизведения мощности экспозиционной дозы X | от 114.0 мкР/ч до 1600 Р/ч |
| Диапазон воспроизведения мощности амбиентного эквивалента дозы //'(10) | от 1.2 мкЗв/ч до 16.7 Зв/ч |
| Диапазон воспроизведения мощности индивидуального эквивалента дозы. //р(10) | от 1.2 мкЗв/ч до 16.9 Зв/ч |
| Доверительные границы относительных погрешностей установки при воспроизведении единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы и мощности экспозиционной дозы при доверительной вероятности Р = 0,95 при поверке установки в качестве: рабоче! о эталона 2-го разряда, %, нс более рабочею эталона 3-го разряда, %, нс более | 5.0 8.0 |
| Доверительные границы относи тельных погрешностей установки при воспроизведении единиц амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы при доверительной вероятности Р 0.95 при поверке установки в качестве; рабочего эт алона 2-го разряда. %, нс более рабочего эт алона 3-го разряда. %, не более | 7.0 10.0 |
| Диаметр равномерного поля установки при поверке установки в качестве: рабочего эталона 2-го разряда (пределы равномерноети ноля ±6 %), мм, не менее рабочею эталона 3-го разряда (пределы равномерности поля ±9 %), мм. нс менее | 160 180 |
Примечания
1 Номинальные значения границ диапазона воспроизведения дозиметрических величин определены для интервала рабочих расстояний от 0.35 до 0.9 м и применением аттенюаторов, при использовании двух источников активностью 9,25'1 О’Бк (0.25 Ки) и 2,410” Бк(650 Ки).
2 Действительные значения границ воспроизведения дозиметрических величин и интервата рабочих расстояний установки определяются при ее поверке в зависимости от состава ИГИ, применяемых в установке.
3 Переход от единиц мощности кермы в воздухе к единицам других дозиме1рических величин для радионуклидов l cCs осуществляется по формулам
н-(ю) = г(ю)ка. H,,(10) = f^(10)-Ka.
I ле / '. /(10). / ''(IO) значения коэффициентов перехода для радионуклида L,7Cs с энср1 ней । амма-ипучения 661,6 кэВ:= 113,96 РТр'1; /(10) 1,196 Зв Гр Г'‘'(10) = 1,208 ЗвТр 1.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в габлицах 3. 4.
1 аблица 3 1 схничес^ие характеристики И1 И. иснользуем_ых_в установках
| Тип ИГИ, используемого * в установке | Размеры ИГИ, мм | Расчетная МКВ на расстоянии 0,5 м от поверхности источника. Гр/ч | Диапазон активности радионуклида в источнике, 1>к (Ки) | ||
| диаметр | высота | ||||
| 137Cs ИГИ-Ц-3-1 - | ИГИ-Ц-3-11 | 6.0 | 10.0 | 0,95 10 6 -0.95 1О'3 | 4.1 106 4,2 109 (1.1 Ю4- 1,110 ') |
| ”’Cs ИГИ-Ц-4-1 | ИГИ-Ц-4-6 | 8.0 | 12,0 | 8.3 IO"4 - 4.8 10'2 ■ | 3.48 109 -2,07-10” (0.94-КГ1 -5.6) |
| l37Cs ИГИ-1 (-10-1 | 11,0 | 16.0 | 0,83 10'1 - 1.3610'1 | 3,48-10” 5.9210” (9,4-16) | |
| 137Cs HI И-Ц-5-2 | 16.0 | 18.0 | 2,0-10’1 -3,510 1 | 0.85 1012 - 1.52 1012 (23-41) | |
| l37Cs ИГИ-Ц-6-1 | 16,0 | 24.0 | 3,3 10'1 -5,9-10’1 | 1,44 1012-2,55 1012 (39-69) | |
| l37cs ИГИ-1 (-11-1 | 15,0 | 25.0 | 4,210-’ 7,4-10-’ | 1.81 • 1012 — 3.22-1012 (49-87) | |
| 137Cs ИГИ-Ц-7-1 - | ИГИ-1 (-7-2 | 19.0 | 31,0 | 0,94 - 2.0 | 4,1 1012 8,5 1012 (110 230) |
| ,37Cs ИГИ-11-20-1 | 27.1 | 28.4 | 2,6-4,1 | 1.11 1ОВ- 1.78 Ю’3 (300 480) | |
| 137Cs ИГИ-11-8-1 | 35.0 | 48.0 | 4.0 - 7,0 | 1,74 Ю13 - 3,03 10м (470 820) | |
Примечания
I НГИ в комплект поставки нс входят и приобретаю гея потребителем в установленном порядке.
2 Допускается применение других ИГИ с характеристиками. указанными в таблице.
3 Зшру зка ИГИ в установку обеспечивается потребителем.
Таблица 4
| 1 (аименование | Значение |
| Количество источников 1 ’ Cs, размешенных в облучателе, шт., не более | 2 |
| Максимальное значение активности источника l37Cs, размешенного в облучателе. Бк (Ки), нс более | 2.41013 (650) |
| Максимальное значение суммарной активности источников l,7Cs. размещенных в облучателе. Бк. нс более | 2,51013 |
| МЛЭД гамма-излучения на расстоянии 30 см от поверхности корпуса установки, при нахождении ИГИ максимальной активности в рабочем положении. мкЗв/ч. нс более | 2 |
| МАЗД гамма-излучения на поверхности корпуса установки, при нахождении ИГИ в положении «хранение», мкЗв/ч, не более | 0.5 |
| Время перевода источника из положения хранения'рабочего в положение рабочее хранения, с. нс более | 15 |
| Отклонение от параллельности продольной оси пучка излучения и продольной оси CJIII на расстоянии 0.5 м, .мм, не более | 2.5 |
| Интервал рабочих расстояний (по координатной оси X) от центра источника до детектора дозиметрического прибора, мм | от 300 до 1000 |
| Интерват рабочих расстояний (по координатной оси X) от центра источника до центра рабочего сюда, мм | от 350 до 900 |
| Интервал перемещений рабочего стола но координатной оси Z, мм | от 0 до 150 |
| Пределы допускаемой относительной погрешности позиционирования подвижной платформы но координатной оси X. %, не более | _____ Ю. 15 |
| Наименование | Значение |
| Дискре1П0С1Ь индикации рабочего расстояния, мм | 0.01 |
| Скорость перемещения подвижной платформы вдоль продольной оси пучка излучения | от 0.5 мм/с до 0.1 м/с |
| Время непрерывной работы установок, ч. нс менее | 24 (круглосуточно) |
| Масса оборудования, устанавливаемого на рабочий стол подвижной платформы CJ111. кг, нс более | 30 |
| Масса установки, кг, нс более | 3500 |
| 1 абари i ные размеры рабочего стола. мм. нс более | 210x300 |
| Габаритные размеры проема двери рабочей камеры, мм. нс более | 460x460 |
| Габаритные размеры установки, мм. нс более | 1860x880x1620 |
| Напряжение питания установок ог однофазной сети переменного юка частотой (50 t 1) Гц. В | 230 ± 23 |
| Мощность, потребляемая установками от сети переменного тока без учета мощности потребления дополнительным оборудованием, устанавливаемого потребителем на рабочий стол. В А, нс более Условия эксплуатации установок: | 600 |
| диапазон температуры окружающего воздуха, °C | от 10 до 35 |
| диапазон относи тельной влажности окружающего воздуха. % | от 45 до 80 |
| диапазон атмосферного давления, кПа | от 84.0 до 106,7 |
| Назначенный срок службы источников ионизирующих излучений | устанавливается в документации па ИСТОЧНИКИ 3.1УЧСНИЯ |
Iаблица5
| . . . - i 1аимснованис, тип | Обозначение | Кол-во. шт. | 11римсчание |
| Калибратор гамма-излучения | ТИГР.412118.514 | 1 | |
| 1 (робка держатель | ТИГР.303559.514ЧХ) | 2 | исполнение в зависимости от tuna источников |
| Автомат изированное рабочее место операт ора уст ановки в составе: НК монитор источник бесперебойного питания | ТИГР.422410.500 | 1 1 2 1 | |
| Комплект принадлежностей | ТИГР.305621.564 | 1 | |
| Комплект транспортный | 1 ИГР 305621.563 | 1* | для использования в составе комплекта упаковочного транспортного УКТ1В-160-4 |
| Руководство по эксплуатации | ТИГР.418234.508 РЭ | 1 | содержит раздел « Методика поверки » |
| Комплект эксплуатационных документов на покупные ком нлектуюп щ е и здел ия | — | 1 |
* Поставляется но отдельному заказу при транспортировке источников в комплекте упаковочном
, । ране портном У КТ1В-160-4.__ ____.__
Мест нанесения знака утверждения гипа ерсдсгв измерений: знак утверждепия чина среде гв измерений наносится на гигульпый лист руководства но эксплуатации.
Поверка осуществляется но МРБ Ml 1.3766-2023 «Система обеспечения едини на измерений Республики Беларусь. Установки радиационные поверочные гамма-излучения закрытые УРНГЗ-РМ9300. Методика поверки»
Технические нормативные правовые акты и технические документы, устанавливающие: требования к ч ипу средств измерений:
ГУ BY 100345122.110-2023 «Установка радиационная поверочная гамма-излучения закрытая УРН! 3-РМ9300. Гсхничсскис условия»;
С ГБ 8083-2020* «Система обеспечения единства измерений Республики Беларусь. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного. направленного и индивидуального эквивалентов лозы рентгеновского и гамма-излучений»:
ГОСТ 8.034-82 «Государственная система обеспечения единст ва измерений. 1 осу дарственный первичный эталон и i осударст венная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»:
ГОСТ 8.087-2000 «Государственная система обеспечения единства измерений. Установки дозиметрические реп uchobckoi о и гамма-излучений эталонные. Методика поверки но мощности экспозиционной дозы и мощности кермы в воздухе»;
ГОСТ 27451-87 «Средст ва измерений ионизирующих излучений. Общие гсхничсскис условия»;
технический регламент Таможенного союза «О безопасности низковольтною оборудования» ( I I’ ГС 004/2011):
технический регламент Таможенного союза «'Электромагнитная совместимость технических средств» (1Р ГС 020/2011);
методику поверки:
МРБ Ml 1.3766-2023 «Система обеспечения единства измерений Республики Беларусь. Установки радиационные поверочные гамма-излучения закрытые УР11ГЗ-РМ9300. Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица 6 ____
Наименование и тип средств поверки _________________
'Эталонный дозимет рический прибор:
рабочий эталон 1-го разряда по С ГБ 8083-2020 при аттестации установки по 2-му разряду) рабочий эталон 2-ю разряда по СТБ 8083-2020 при аттестации установки но 3-му разряду) I cpMonii po.Mcip. барометр_____________
у (о ni.Mcip । амма-и злу чсния ; IKI -РМ1211 _________________
Липецка металлическая по ГОС Т 427-75_______________
При м е ч а п и е Допускается применят ь друг не средст ва поверки, обеспечивающие определение метрологических характеристик установок с требуемой точностью.
* На территории Российской Федерации действует Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной лозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного. направленного и индивидуального эквивалентов лозы и потока энергии рентгеновского и гамма-ихтучений, ут верждена приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314.
Идентификация программного обеспечения: представлена в таблице 7.
Таблица 7 ------------- — -------——.—।—---------------------1
Идентификационные данные (признаки) Значение
Встроенное 110
| Идентификационное наименование ПО | PM9300-800PR1 |
| Номер версии (идентификационный номер) ПО | 1.X.Y* |
* X. Y - составная часть номера версии ПО (метрологически незначимая изменяемая часть): X М0ЖС1 нрннима1ь значение в диапазоне от 0 до 99; Y может принимав значение в диапазоне от 0 до 99. Текущий номер версии НО и контрольная сумма приведены в разделе «Свидетельство i о приемке» руководства но эксплуатации на установку.'
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя; установки радиационные поверочные гамма-ихтучения закрытые У 1’1IT3-PM9300 соответствуют требованиям ГУ BY 100345122.110-2023, СТБ 8083-2020. ГОСТ 8.034-82, ГОСТ 8.087-2000. ГОСТ 27451-87. ГР ТС 004/2011. ГР ТС 020/2011.
11роизводитель средств измерений
Общество с ограниченной ответственностью «Радметрон»
Юридический адрес: Республика Беларусь. 220040. г. Минск, ул. М. Богдановича. 112-Зн. кабинет 53.
Почтовый адрес: Республика Беларусь. 220084. г. Минск, ул. Ф. Скорины. 51.
Телефон +375 17 336 68 68
e-mail: info </ radmelron.com
Уполномоченное юридическое лицо, проводившее испытания среде!в измерений 1 мстроло! и чес кую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метролот ни» (БелГИМ)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93
Гелефон: +375 17 374 55 01
факс:+375 17 244 99 38
e-mail: info a belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора БелГИМ // | Ю.В. Козак
Приложение 1 (обязательное) Фотографии общего вида средств измерений

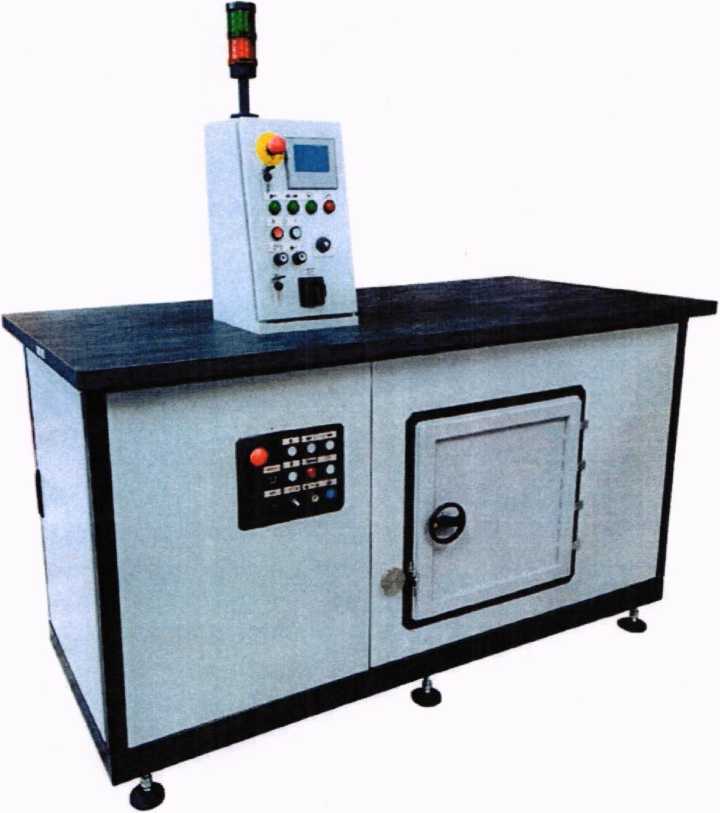

а) калибратор гамма-излучения

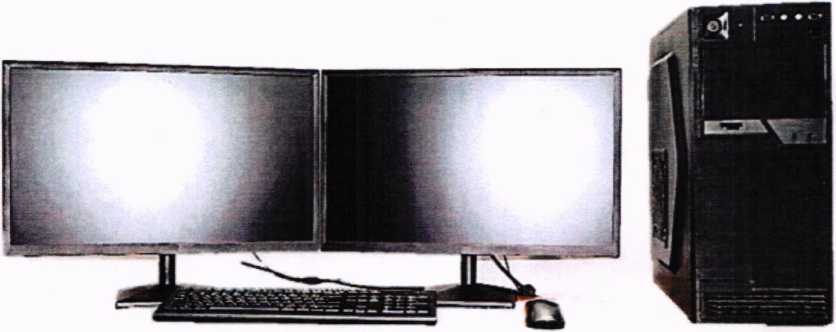

б) автоматизированное рабочее место оператора
Рисунок 1.1- Фотографии общего вида установок (изображения носят иллюстративный характер)
УСТАНОВКА РАДИАЦИОННАЯ ПОВЕРОЧНАЯ ГАММА-ИЗЛУЧЕНИЯ ЗАКРЫТАЯ
Р=250ВА СДЕЛАНО В БЕЛАРУСИ
Рисунок 1.2 - Фотография маркировки установок (изображение носит иллюстративный характер)
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

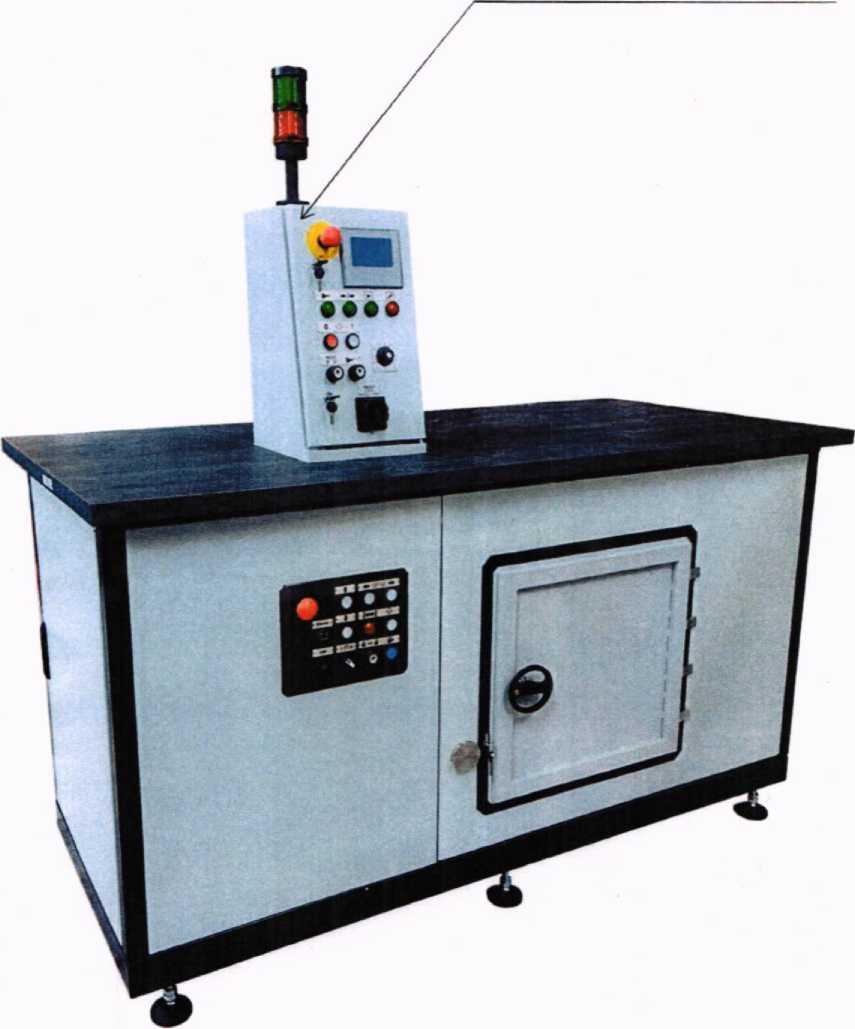

Место для нанесения знака поверки средств измерений
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
