| Номер в госреестре | 91780-24 |
| Наименование СИ | Системы ультразвукового контроля |
| Обозначение типа СИ | Sonaflex-PT-001 |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2024 |
| Срок свидетельства | 04.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы ультразвукового контроля Sonaflex-PT-001 (далее по тексту - системы) предназначены для измерений длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Принцип действия систем основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов (эхо-сигналы) типа нарушения сплошности или однородности материала, измерении временных интервалов между эхо-сигналами и измерений отношений амплитуд сигналов.
Конструктивно система состоит из блока электроники и ультразвукового
пьезоэлектрического преобразователя и подключаемого внешнего персонального компьютера.
Системы используются совместно с ультразвуковыми пьезоэлектрическими
преобразователями производства ООО «Компания«Нординкрафт».
Системы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой), однозначно идентифицирующую каждый экземпляр средств измерений.
Общий вид и место нанесения заводского номера систем приведены на рисунке 1.
Пломбирование системы не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводского номера

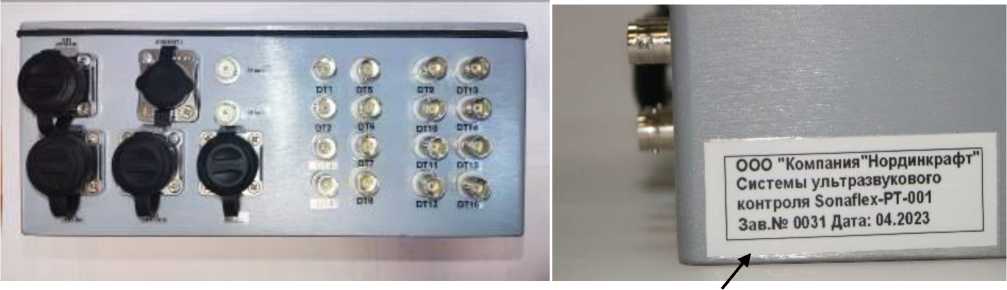

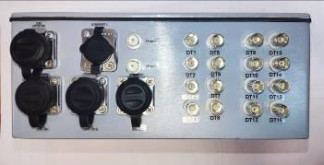

Рисунок 1 - Общий вид и место нанесения заводского номера систем
Метрологически значимое программное обеспечение (далее - ПО) «NKWare» позволяет реализовать следующие режимы работы:
- подготовка к измерению;
- проведение измерений;
- статистическая обработка данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NKWare |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношений амплитуд сигналов на входе приемника системы (при частоте заполнения радиоимпульсов 5 МГц), дБ | от 1 до 48 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника системы (при частоте заполнения радиоимпульсов 5 МГц), дБ: | ±1 |
| - в диапазоне от 1 до 11 дБ включ. | ±2 |
| - в диапазоне св. 11 до 30 дБ включ. - в диапазоне св. 30 до 48 дБ | ±3 |
| Диапазон измерений длительности временных интервалов, мкс | от 0,5 до 400 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот заполнения радиоимпульсов, МГц | от 2 до 15 |
| Количество электронных каналов | от 8 до 16 |
| Диапазон контролируемых толщин объекта контроля, мм | от 5 до 200 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±20 |
| - частота переменного тока, Гц | от 50 до 60 |
| Габаритные размеры, мм, не более: - ширина | 250 |
| - высота | 110 |
| - длина | 250 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система ультразвукового контроля | Sonaflex-PT-001 | 1 шт. |
| Ультразвуковой пьезоэлектрический преобразователь | - | от 1 шт. * |
| Комплект соединительных кабелей | - | 1 шт. |
| Персональный компьютер | - | ** |
| Программное обеспечение | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - количество и тип преобразователей в соответствии с заказом * * - поставляется по отдельному запросу | ||
приведены в документе «Системы ультразвукового контроля Sonaflex-PT-001. Руководство по эксплуатации» в разделе 4 «Описание работы систем ультразвукового контроля».
Системы ультразвукового контроля Sonaflex-PT-001. Технические условия.
26.51.66.120-1730-10553510-23 ТУ.
