| Номер в госреестре | 91783-24 |
| Наименование СИ | Плотномеры |
| Обозначение типа СИ | ERADENS |
| Изготовитель | eralytics GmbH, Австрия |
| Год регистрации | 2024 |
| Срок свидетельства | 04.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры ERADENS (далее - плотномеры) предназначены для измерений плотности жидкостей.
Конструктивно плотномеры выполнены в корпусе с U-образной трубкой, электронным блоком, электронным термостатом, сенсорным дисплеем.
Подача пробы жидкости осуществляется с помощью шприца. Конструкция плотномеров позволяет подключать дополнительную клавиатуру, мышь и принтер для печати результатов измерений.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки из никелевых жаропрочных сплавов, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерений плотности высвечивается на дисплее.
К данному типу средства измерений относятся плотномеры следующих модификаций: ERADENS X и ERADENS XS. Плотномер ERADENS X представляет собой самостоятельный прибор (рисунок 1). Плотномер ERADENS XS может иметь два варианта исполнения:
- как прибор, который с помощью USB-кабеля подключается к любому анализатору производства eralytics GmbH и управляется с панели анализатора, к которому он подключен (рисунок 2 и 3)
- как прибор, встроенный в любой анализатор производства eralytics GmbH, с возможностью проведения автоматического измерения плотности (рисунок 4). Анализаторы производства eralytics GmbH служат средством отображения и не влияют на результаты измерений.
Плотномеры применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет буквенно-цифровое обозначение.
Общий вид плотномеров представлен на рисунках 1-7.

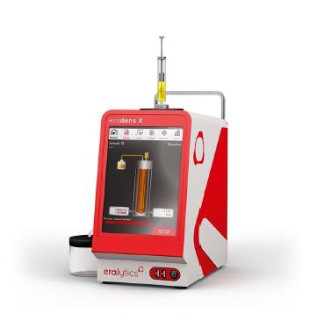

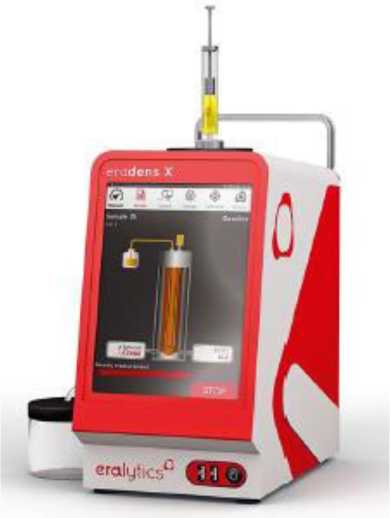

Рисунок 1 - Общий вид плотномера модификации ERADENS X
Рисунок 2 - Общий вид плотномера модификации ERADENS XS

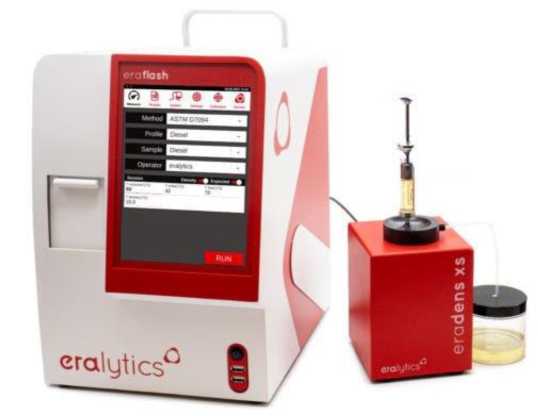

Рисунок 3 - Общий вид плотномера модификации ERADENS XS, подключенного к анализатору производства eralytics GmbH
Рисунок 4 - Общий вид плотномера модификации ERADENS XS, встроенного в анализатор производства eralytics GmbH
Серийный номер
eralfjcs
com
Made in AUSTRIA
Место нанесениязнака утверждения типа
85 - 264V AC
47 - 63 Hz 1S0W
EDX1O
Jadens x
SN: EDX 32013210

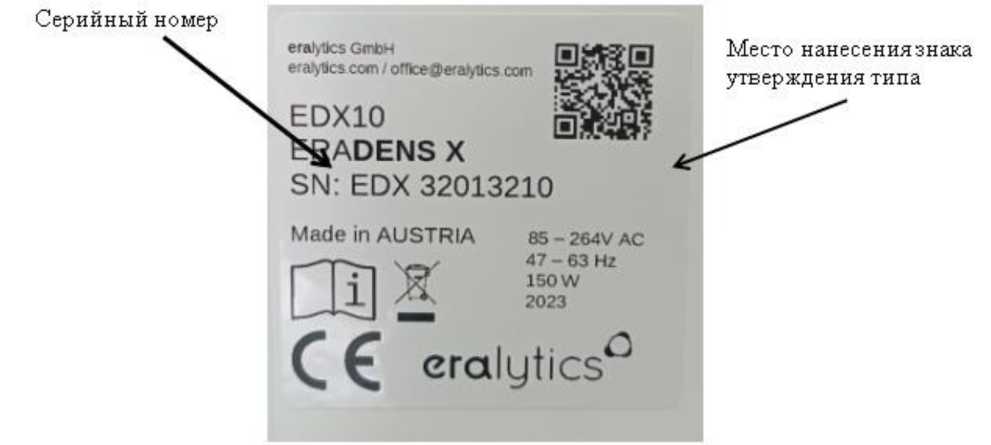

Рисунок 5 - Табличка с местами нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS X

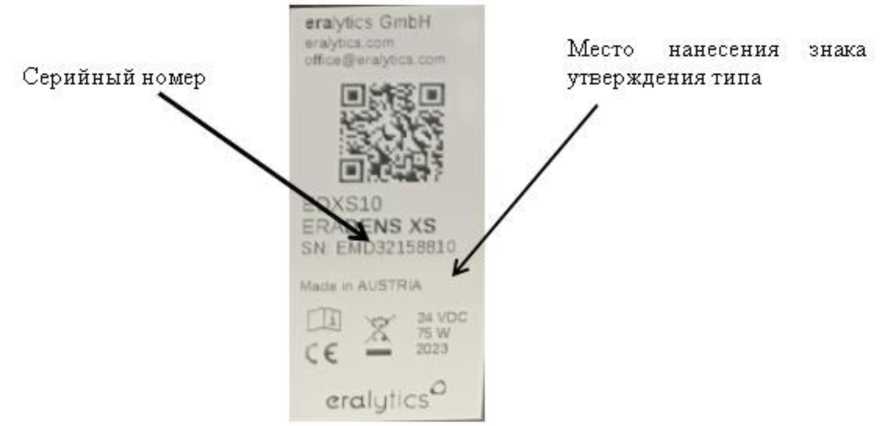

Рисунок 6 - Табличка с местами нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS XS

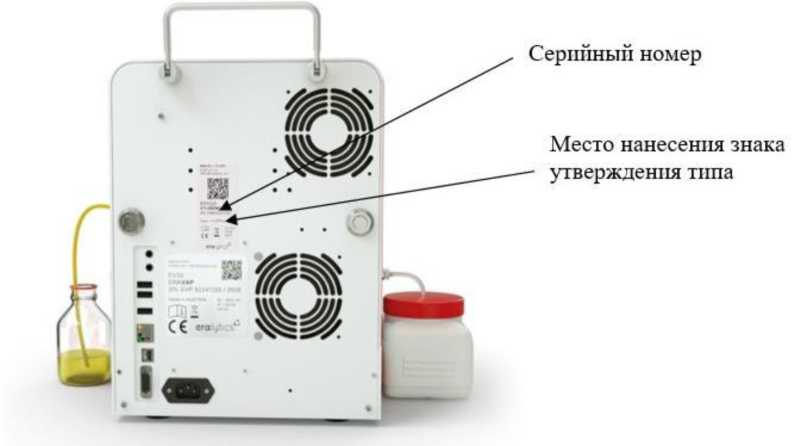

Рисунок 7 - Место нанесения серийного номера и знака утверждения типа на плотномер модификации ERADENS XS, встроенного в анализатор производства eralytics GmbH
Пломбирование плотномеров не предусмотрено.
Программное обеспечение (ПО) плотномеров модификации ERADENS X является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
ПО устанавливается при изготовлении плотномеров. Конструкция плотномеров модификации ERADENS X исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО плотномера модификации XS является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Конструкция плотномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 8ХХХ1) |
| Цифровой идентификатор ПО | - |
| 1)8-метрологически значимая часть, не ниже; ХХХ- метрологически незначимая часть | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ERADENS X | ERADENS XS | |
| Диапазон измерений плотности, г/см3 | от 0,65 до 1,80 | |
| Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 | ±0,0001 | |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| ERADENS X | ERADENS XS | |
| Рабочий диапазон температур в измерительной ячейке, °С | от 0 до +100 | |
| Дискретность отсчета показаний плотности, г/см3 | 0,0001 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 49 до 51 | |
| Габаритные размеры, мм, не более - ширина - глубина - высота | 157 289 285 | 110 140 160 |
| Масса, кг, не более | 7 | 2,1 |
наносится на заднюю панель плотномера в виде наклейки на маркировочную табличку согласно рисункам 3, 4 и на верхнюю часть титульного листа руководства по эксплуатации
типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномер | ERADENS X ERADENS XS | 1 шт. |
| Кабель питания | - | 2 шт. |
| USB-кабель для подключения ERADENS XS к анализатору | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе 5 «Меню «Измерение» («Measure») руководства по эксплуатации «Плотномер ERADENS X», в пункте 5.1 «Проведение измерения» руководства по эксплуатации «Плотномер ERADENS XS».
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
Стандарт предприятия eralytics GmbH.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
