| Номер в госреестре | 91785-24 |
| Наименование СИ | Шунты переменного тока |
| Обозначение типа СИ | Fluke A40B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шунты переменного тока Fluke A40B (далее по тексту - шунты) предназначены для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.
К настоящему типу СИ относятся шунты переменного тока Fluke A40B.
Таблица 1 - заводские номера шунтов.
| Наименование, обозначение и номинальное значение переменного тока | Заводской № |
| Шунты переменного тока Fluke A40B: | |
| 1 мА | 170062669 |
| 10 мА | 170062668 |
| 20 мА | 170062663 |
| 50 мА | 170062664 |
| 100 мА | 170062670 |
| 200 мА | 170062666 |
| 500 мА | 170062665 |
| 1 А | 170062671 |
| 2 А | 170062667 |
| 5 А | 182263465 |
| 10 А | 170062672 |
| 20 А | 170062673 |
| 50 А | 182263468 |
| 100 А | 170062674 |
Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.
Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.

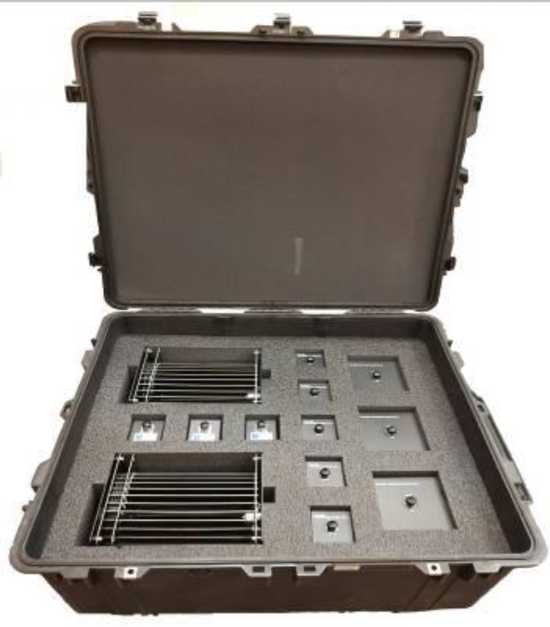

Рисунок 1 - Внешний вид шунтов в транспортном кейсе

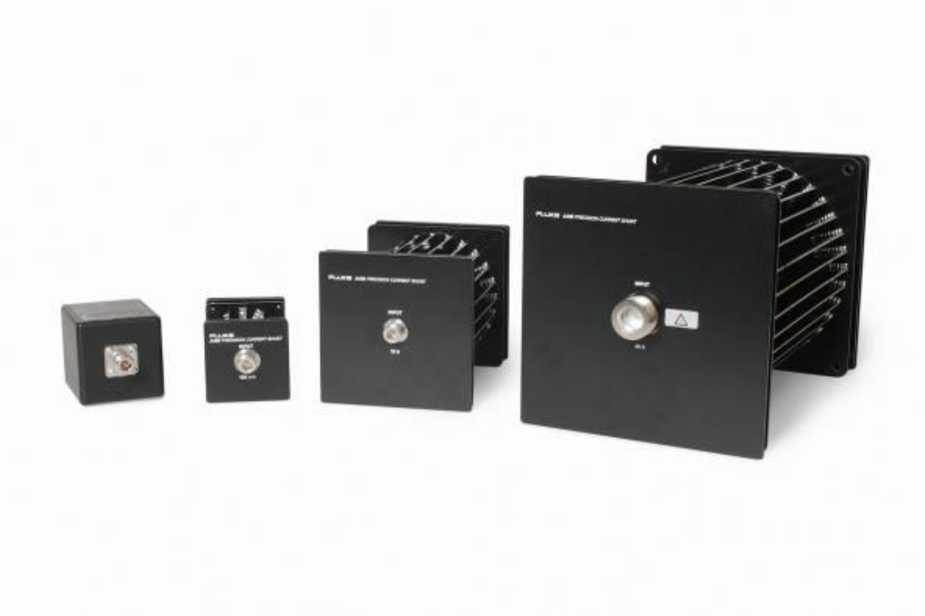

Рисунок 2 - Общий вид шунтов
Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам показано на рисунке 3. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.

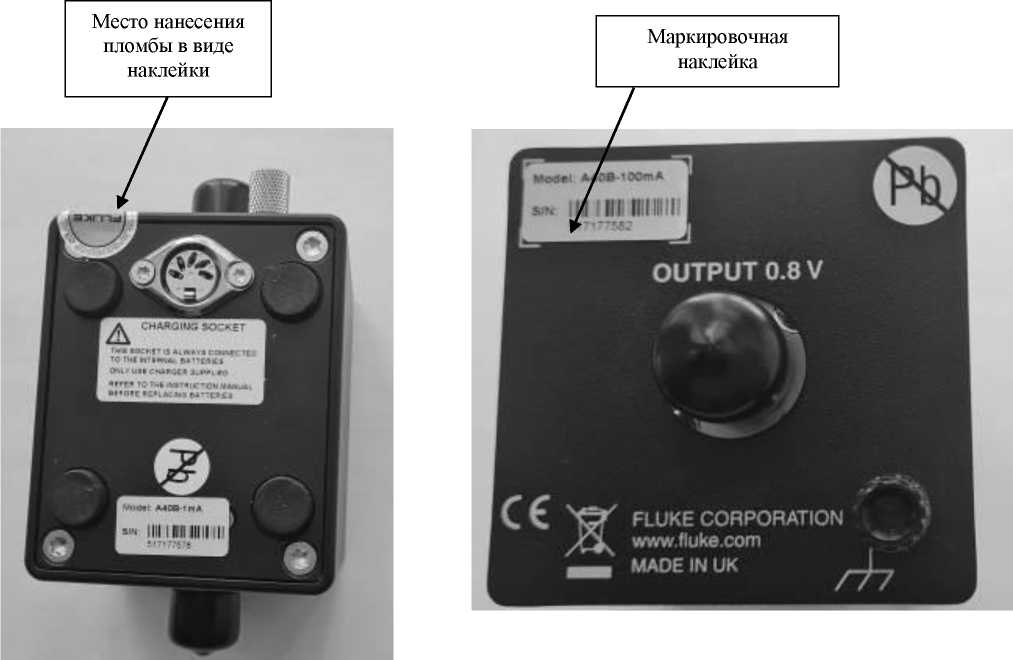

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения маркировочной наклейки
Рисунок 4 - Общий вид маркировочной наклейки, место нанесения заводского номера
Место нанесения заводского номера
Метрологические и технические характеристики шунтов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики шунтов
| Номинальный ток шунта, I | Пределы допускаемой абсолютной погрешности, ± 10-6 • К • I, А | |||||
| Значения коэфс | шциента К при частоте | |||||
| 20 Гц | 1 кГц | 10 кГц | 30 кГц | 70 кГц | 100 кГц | |
| 1 мА | 55 | 55 | 75 | 75 | 118 | 150 |
| 10 мА | 26 | 26 | 26 | 26 | 26 | 100 |
| 20 мА | 26 | 26 | 26 | 26 | 26 | 100 |
| 50 мА | 23 | 23 | 23 | 23 | 23 | 100 |
| 100 мА | 24 | 24 | 24 | 24 | 24 | 100 |
| 200 мА | 26 | 26 | 26 | 26 | 26 | 100 |
| 500 мА | 27 | 27 | 27 | 27 | 28 | 100 |
| 1 A | 27 | 27 | 28 | 28 | 30 | 100 |
| 2 A | 27 | 27 | 30 | 30 | 40 | 100 |
| 5 A | 31 | 31 | 32 | 40 | 58 | 100 |
| 10 A | 37 | 37 | 60 | 61 | 79 | 100 |
| 20 A | 43 | 43 | 52 | 70 | 95 | 150 |
| 50 A | 55 | 55 | 80 | 81 | 117 | 200 |
| 100 A | 65 | 65 | 90 | 98 | 141 | 300 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, оС | от +13 до +33 |
| - относительная влажность окружающего воздуха, %, не более | до 75 |
| Габаритные размеры (В*Ш*Г), мм, не более: - 1 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 500 mA, 1 А, 2 А - 5 А, 10 А, 20 А - 50 А, 100 А | 70x70x124 130x130x210 200x200x343 |
| Масса, кг, не более: - 1 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 500 mA, 1 А, 2 А, 5А, 10 А, 20 А - 50 А, 100 А | 0,7 3,4 |
| Наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность шунтов
| Наименование | Обозначение | Количество, шт. |
| Шунты переменного тока Fluke A40B: | ||
| - 1 мА | зав. № 170062669 | 1 |
| - 10 мА | зав. № 170062668 | 1 |
| - 20 мА | зав. № 170062663 | 1 |
| - 50 мА | зав. № 170062664 | 1 |
| - 100 мА | зав. № 170062670 | 1 |
| - 200 мА | зав. № 170062666 | 1 |
| - 500 мА | зав. № 170062665 | 1 |
| - 1 А | зав. № 170062671 | 1 |
| - 2 А | зав. № 170062667 | 1 |
| - 5 А | зав. № 182263465 | 1 |
| - 10 А | зав. № 170062672 | 1 |
| - 20 А | зав. № 170062673 | 1 |
| - 50 А | зав. № 182263468 | 1 |
| - 100 А | зав. № 170062674 | 1 |
| Адаптеры разъемов: | ||
| - Адаптер вилка LC - вилка LC | A40B-ADAPT/LC | 1 |
| - Адаптер LC-розетка - N-вилка | A40B-ADAPT/LCN | 1 |
| - Кабель N-вилка - N-вилка | A40B-LEAD/N | 1 |
| - Адаптер разъем N-типа - двойной | A40B-LEAD/4mm | 2 |
| разъем «банан» 4 мм | ||
| Зарядное устройство для батарей активного шунта 1 мА | - | 1 |
| Руководство по эксплуатации, паспорт | - | 1 |
| Транспортировочный кейс | - | 1 |
приведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke А4ОВ. Паспорт».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.
