| Номер в госреестре | 91788-24 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | СМАРТЕСТ HIT |
| Изготовитель | Общество с ограниченной ответственностью "Интелтест" (ООО "Интелтест"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 04.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые СМАРТЕСТ HIT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи), консольный изгиб (метод Изода) и ударное растяжение.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе, молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и высотой падения маятника, определяемой его длиной и начальным углом отклонения.
По видам нагружения образцов при испытании маятниковые копры можно разделить на копры для испытаний по методу Изода (консольный ударный изгиб), копры для испытаний по методу Шарпи (двухопорный ударный изгиб), универсальные копры для испытаний по методам Шарпи и Изод, копры для испытаний по методу ударного растяжения и копры для испытаний пластиковых труб на трехточечный ударный изгиб.
Для обеспечения широкой номенклатуры энергий удара копры комплектуются маятниками различной массы.
Основными компонентами копров являются: рама копра, сменный маятник, основание для установки образцов (оснастка испытательная), защитный кожух, защитная дверь, аналоговая шкала и/или сенсорный дисплей, станина с вертикальной стойкой (для модификаций 2495, 2496, 2498, 2499).
Копры маятниковые СМАРТЕСТ HIT выпускаются в четырнадцати модификациях: 2412, 2414, 2416, 2422, 2424, 2444, 2452, 2454, 2492, 2494, 2495, 2496, 2498, 2499, которые различаются между собой внешним видом, назначением, метрологическими и техническими характеристиками.
Пломбирование крепёжных винтов корпуса копров не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер копров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на раме копра.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид копров маятниковых СМАРТЕСТ HIT и маркировочной наклейки представлены на рисунках 1-6.

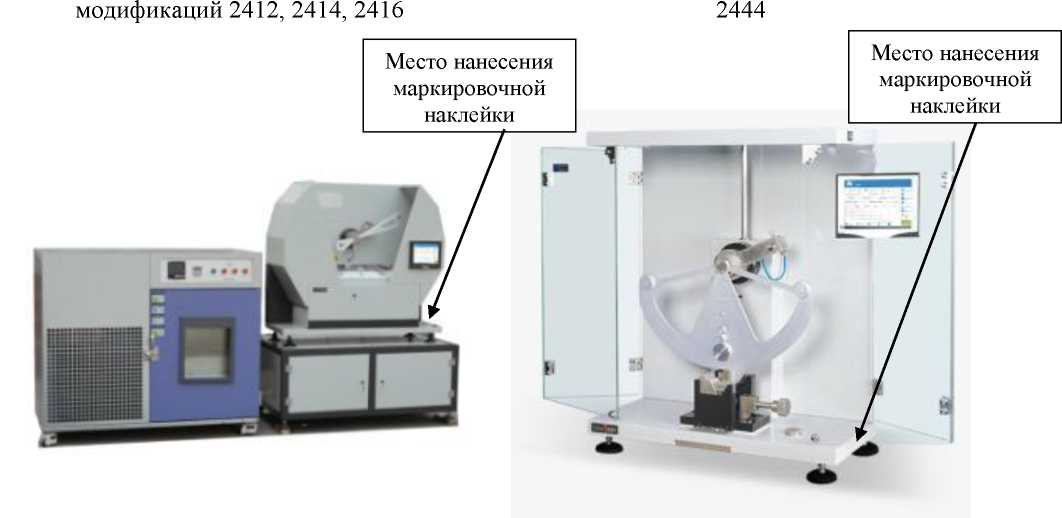

Рисунок 1 - Общий вид копров маятниковых СМАРТЕСТ HIT

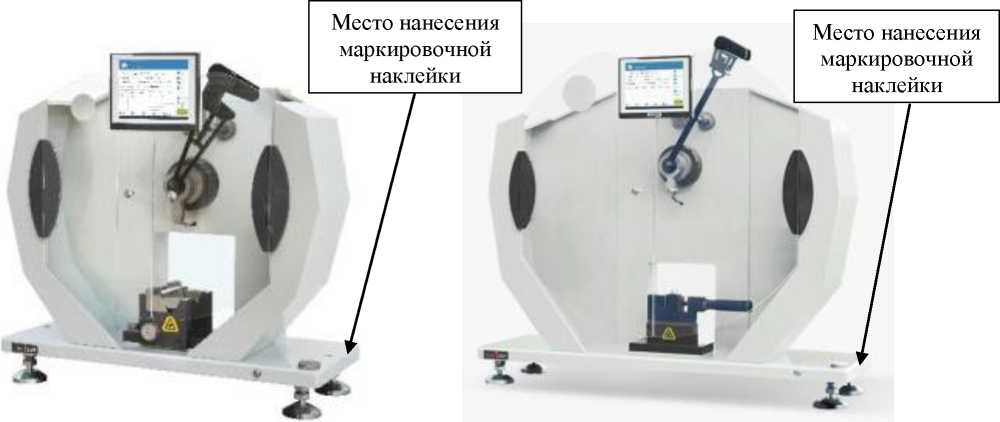

Рисунок 2 - Общий вид копров маятниковых СМАРТЕСТ HIT модификаций 2422, 2424,
Рисунок 3 - Общий вид копров маятниковых СМАРТЕСТ HIT модификаций 2452, 2454
Рисунок 4 - Общий вид копров маятниковых СМАРТЕСТ HIT модификаций 2492, 2494

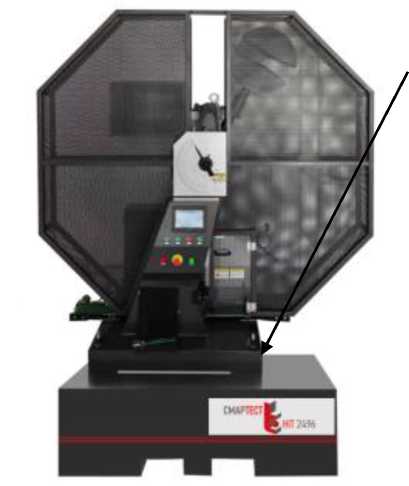

Рисунок 5 - Общий вид копров
маятниковых СМАРТЕСТ HIT модификаций 2495, 2496, 2498, 2499
Модель: с/н: Дата:
Место указания заводского номера
КОПЕР МАЯТНИКОВЫЙ
ТУ 26.51/2-002-05314950-2023
XXX'
ООО «Интелтест», 109316, г. Москва. Остаповский пр-д 5, стр.4, оф. 232
Рисунок 6 - Общий вид маркировочной наклейки копров маятниковых СМАРТЕСТ HIT
Для работы с копрами используется метрологически значимое программное обеспечение (далее - ПО) ВПО, предназначенное для управления, обработки результатов измерений, отображения и сохранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО) | не ниже 2.04.00000000 |
Таблица 2 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2412
| Наименование характеристики | Значение | ||||
| Номинальное значение потенциальной энергии сменного маятника, Дж* | 0,5 | 1 | 2 | 4 | 5 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 4,0 | 2,0 | 1,0 | 0,5 | 0,5 |
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи | 2,90±0,29 | ||||
| * - по заказу потребителя | |||||
Таблица 3 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификаций 2414, 2444
| Наименование характеристики | Значение | |||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 7,5 | 15 | 25 | 50 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |||
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи - при испытаниях на ударное растяжение | 3,8±0,38 | |||
| * - по заказу потребителя | ||||
Таблица 4 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2416
| Наименование характеристики | Значение | |
| Номинальное значение потенциальной энергии сменного маятника, Дж | 15 | 50 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |
| Скорость движения маятника в момент удара, м/с - при испытаниях труб на ударный изгиб | 3,8±0,38 | |
| * - по заказу потребителя | ||
Таблица 5 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2422
| Наименование характеристики | Значение | ||
| Номинальное значение потенциальной энергии сменного маятника, Дж* | 1 | 2,75 | 5,5 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 2,0 | 1,0 | 0,5 |
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Изода | 3,50±0,35 | ||
| * - по заказу потребителя | |||
Таблица 6 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2424
| Наименование характеристики | Значение |
| Номинальное значение потенциальной энергии сменного маятника, Дж | 11 22 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 |
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Изода | 3,50±0,35 |
| * - по заказу потребителя | |
Таблица 7 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификаций 2452, 2492
| Наименование характеристики | Значение | ||||||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 0,5 | 1 | 2 | 2,75 | 4 | 5 | 5,5 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 4,0 | 2,0 | 1,0 | 1,0 | 0,5 | 0,5 | 0,5 |
| Скорость движения маятника в момент удара, м/с: - при испытаниях по методу Шарпи - при испытаниях по методу Изода | 2,90±0,29 - | 2,90±0,29 3,50±0,35 | 2,90±0,29 - | - 3,50±0,35 | 2,90±0,29 - | 2,90±0,29 - | - 3,50±0,35 |
| * - по заказу потребителя | |||||||
Таблица 8 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификаций 2454________________________________________________________________
| Наименование характеристики | Значение | ||||||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 5,5 | 7,5 | 11 | 15 | 22 | 25 | 50 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||||||
| Скорость движения маятника в момент удара, м/с: - при испытаниях по методу Шарпи - при испытаниях по методу Изода | - 3,50±0,35 | 3,8±0,38 - | - 3,50±0,35 | 3,8±0,38 - | - 3,50±0,35 | 3,8±0,38 - | 3,8±0,38 - |
| * - по заказу потребителя | |||||||
Таблица 9 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2494
| Наименование характеристики | Значение | ||||||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 0,5 | 1 | 2 | 2,75 | 4 | 5 | |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 4,0 | 2,0 | 1,0 | 1,0 | 0,5 | 0,5 | |
| Скорость движения маятника в момент удара, м/с: - при испытаниях по методу Шарпи - при испытаниях по методу Изода - при испытаниях на ударное растяжение | 2,90±0,29 - - | 2,90±0,29 3,50±0,35 - | 2,90±0,29 - 2,90±0,29 | - 3,50±0,35 - | 2,90±0,29 - 2,90±0,29 | 2,90±0,29 - - | |
| Номинальное значение потенциальной энергии сменного маятника, Дж | 5,5 | 7,5 | 11 | 15 | 22 | 25 | 50 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||||||
| Скорость движения маятника в момент удара, м/с: - при испытаниях по методу Шарпи - при испытаниях по методу Изода - при испытаниях на ударное растяжение | - 3,50±0,35 - | 3,80±0,38 - 3,80±0,38 | - 3,50±0,35 - | 3,80±0,38 - 3,80±0,38 | - 3,50±0,35 - | 3,80±0,38 - 3,80±0,38 | 3,80±0,38 - 3,80±0,38 |
| * - по заказу потребителя | |||||||
Таблица 10 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2495
| Наименование характеристики | Значение | |
| Номинальное значение потенциальной энергии сменного маятника, Дж* | 150 | 300 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи - при испытаниях по методу Изода | 5,24±0,5 | |
| * - по заказу потребителя | ||
Таблица 11 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2496
| Наименование характеристики | Значение | ||
| Номинальное значение потенциальной энергии сменного маятника, Дж* | 150 | 300 | 450 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи - при испытаниях по методу Изода | 5,24±0,5 | ||
| * - по заказу потребителя | |||
Таблица 12 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2498
| Наименование характеристики | Значение | ||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 300 | 450 | 600 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | ||
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи - при испытаниях по методу Изода | 5,24±0,5 | ||
| * - по заказу потребителя | |||
Таблица 13 - Метрологические характеристики копров маятниковых СМАРТЕСТ HIT
модификации 2499
| Наименование характеристики | Значение | |||
| Номинальное значение потенциальной энергии сменного маятника, Дж | 300 | 450 | 600 | 750 |
| Пределы допускаемого отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |||
| Скорость движения маятника в момент удара, м/с - при испытаниях по методу Шарпи - при испытаниях по методу Изода | 5,24±0,5 | |||
| * - по заказу потребителя | ||||
Таблица 14 - Основные технические характеристики копров маятниковых СМАРТЕСТ HIT
| Наименование | Значение | ||||||||||
| Модификация | 2412 | 2414 2416 | 2422 2424 | 2444 | 2452 2454 | 2492 | 2494 | 2495 | 2496 | 2498 | 2499 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 700 310 720 | 1160 336 1070 | 1060 336 920 | 831 385 872 | 1000 650 1000 | 750 320 860 | 1000 350 1100 | 2200 850 2200 | |||
| Масса, кг, не более | 100 | 150 | 150 | 123 | 300 | 150 | 450 | 900 | 1200 | 1500 | |
| Условия эксплуатации: - температура окружающей среды,°С - относительная влажность, %, не более | от +15 до +35 80 | ||||||||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50±1 | 380+38-38 50±1 | |||||||||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 15 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копер маятниковый | СМАРТЕСТ HIT | 1 шт. |
| Комплект кабелей соединительных | - | 1 шт. |
| Комплект маятников | - | 1 комплект* |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * - количество маятников в комплекте определяется по заказу потребителя | ||
приведены в разделе 4.2 «Процесс испытания» «Копры маятниковые СМАРТЕСТ HIT. Руководство по эксплуатации».
«ТУ 26.51.62-002-05314950-2023. Копры маятниковые СМАРТЕСТ HIT. Технические условия».
