| Номер в госреестре | 91789-24 |
| Наименование СИ | Прибор для автоматического измерения размеров печатных плат и фотошаблонов |
| Обозначение типа СИ | IMM120100R-SSTL |
| Изготовитель | Guangdong Zhengye Technology CO., LTD., Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для автоматического измерения размеров печатных плат и фотошаблонов IMM120100R-SSTL (далее по тексту - прибор) предназначен для измерений фотошаблонов, заготовок и готовых печатных плат.
Принцип действия прибора основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Прибор имеет портальную конструкцию и функционально состоит из следующих основных узлов: станины с гранитным основанием, стеклянного измерительного стола, подвижного портала с электроприводом и оптоэлектронными преобразователями перемещений, оптико-электронного блока, компьютера с программным обеспечением.
Нанесение знака поверки на прибор не предусмотрено. Заводской номер наносятся на заднюю часть корпуса прибора в виде таблички и имеют буквенно-цифровое обозначение.

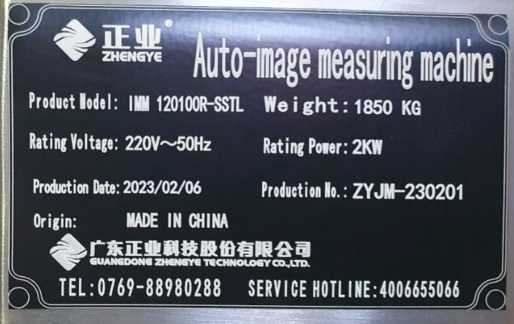

Рисунок 1- Внешний вид этикетки (шильдика)

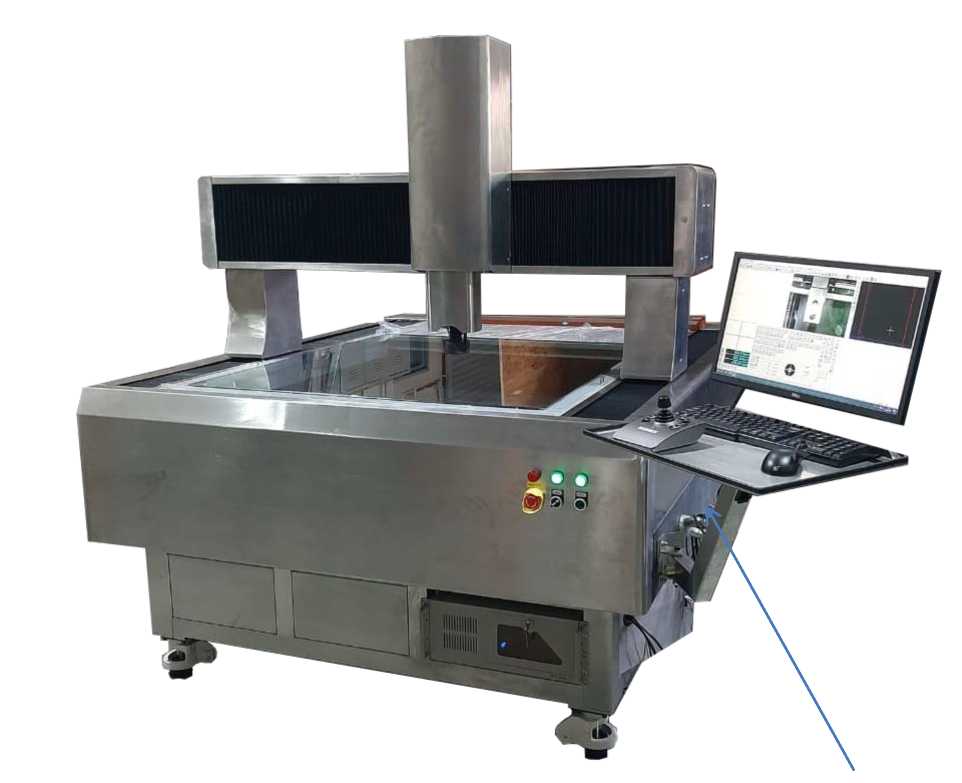

Рисунок 2- Внешний вид прибора Место нанесения таблички
с заводским номером
К приборам данного типа относится прибор для автоматического измерения размеров печатных плат и фотошаблонов IMM120100R-SSTL зав. № ZYJM-230201.
Пломбирование приборов не предусмотрено.
Программное обеспечение ASIDA MEASURE VMA представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на отдельный компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASIDA MEASURE VMA |
| Номер версии (идентификационный номер) ПО | V 3.00.01 - и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют, что исключает влияние ПО на метрологические характеристики приборов.
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов
| Диапазон измерений (область видимости камеры) по осям X и Y, мм, не менее | |
| - при увеличении 1х | 4,4х4,4 |
| - при увеличении 2х | 2,2х2,2 |
| - при увеличении 3х | 1,5х1,5 |
| - при увеличении 4х | 1,05x1,05 |
| - при увеличении 5х | 0,85x0,85 |
| Диапазон измерений | |
| - по оси X | от 0 до 1200 |
| - по оси Y | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в области видимости, мкм | |
| - при увеличении 1х | ±7,5 |
| - при увеличении 2х | ±3,7 |
| - при увеличении 3х | ±2,5 |
| - при увеличении 4х | ±2 |
| - при увеличении 5х | ±1 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм (L - измеряемая длина в мм) | ±(3,0+L/200)* |
| * - при увеличении 4х и более | |
Таблица 3 - Технические характеристики прибора
| Габаритные размеры, мм, не более | |
| - длина | 2500 |
| - ширина | 1800 |
| - высота | 1800 |
| Нормальная область значений температуры, °C | от +18 до+24 |
| Рабочая область значений температуры, оС | от +10 до +35 |
| Относительная влажность, % | от 0 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Прибор для автоматического измерения размеров печатных плат и фотошаблонов | IMM120100R-SSTL | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации в главе 10.8 «Автоматическое измерение.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
