Номер в госреестре | 91794-24 |
Наименование СИ | Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1 |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "Антал" (ООО "Антал"), г. Пермь |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1 (далее -Комплекс) предназначен для измерений входных аналоговых сигналов силы постоянного электрического тока и измерений входных аналоговых сигналов электрического сопротивления с последующим преобразованием их в значения температуры, а также для формирования управляющих аналоговых сигналов силы постоянного тока.
Принцип действия Комплекса основан на непрерывном измерении, преобразовании и обработке с применением системы измерительно-управляющей PlantCruise by Experion (далее -Система) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67039-17) входных аналоговых сигналов, поступающих от первичных измерительных преобразователей (не входящих в состав Комплекса), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс состоит из совокупности измерительных каналов. Компоненты измерительных каналов Комплекса соединяются проводными линиями связи.
Конструктивно Комплекс включает в себя шкаф с расположенными в нём средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также две рабочих станции оператора (основная и резервная).
Состав измерительных каналов Комплекса приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Комплекса
Тип измерительного канала | Средства измерений в составе измерительного канала | Количество измерительных каналов |
Измерительные каналы 1 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы давления, температуры, уровня) | Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 30 |
Тип измерительного канала | Средства измерений в составе измерительного канала | Количество измерительных каналов |
Измерительные каналы 2 типа: аналоговый вход сигналов термопреобразователей сопротивления с номинальной статической характеристикой (далее - НСХ) 100П (измерительные каналы температуры) | Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К, мод. KFD2-UT2-Ex1 (рег. № 22149-14); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 16 |
Преобразователи измерительные серии S, K, H, мод. KCD2-UT2-Ex1 (рег. № 65857-16); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | ||
Измерительные каналы 3 типа: аналоговый вход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы вибрации, осевого смещения, положения, электрического тока, частоты) | Барьеры безопасности серии TIK-BIS.XXX.XXXX, мод. TIK-BIS.111.1113 (рег. № 82188-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 15 |
Измерительные каналы 4 типа: аналоговый выход силы постоянного электрического тока от 4 до 20 мА (измерительные каналы частоты, заданного положения) | Преобразователи измерительные разделительные MACX MCR, мод. MACX MCR-IDS-I-I-SP (рег. № 82253-21); Модуль 900U01-0100 контроллера ControlEdge PLC (в составе Системы, рег. № 67039-17) | 3 |
Комплекс является средством измерений единичного производства. Заводской номер Комплекса: 0004. Заводской номер нанесен на Комплекс методом гравировки на металлизированной панели. Панель приклеена на внутреннюю сторону двери шкафа Комплекса. Также заводской номер указан в паспорте Комплекса.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

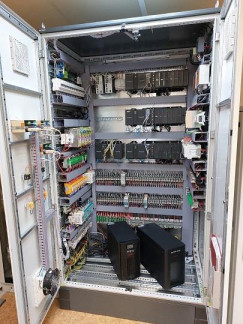

Рисунок 2 - Оборудование Комплекса

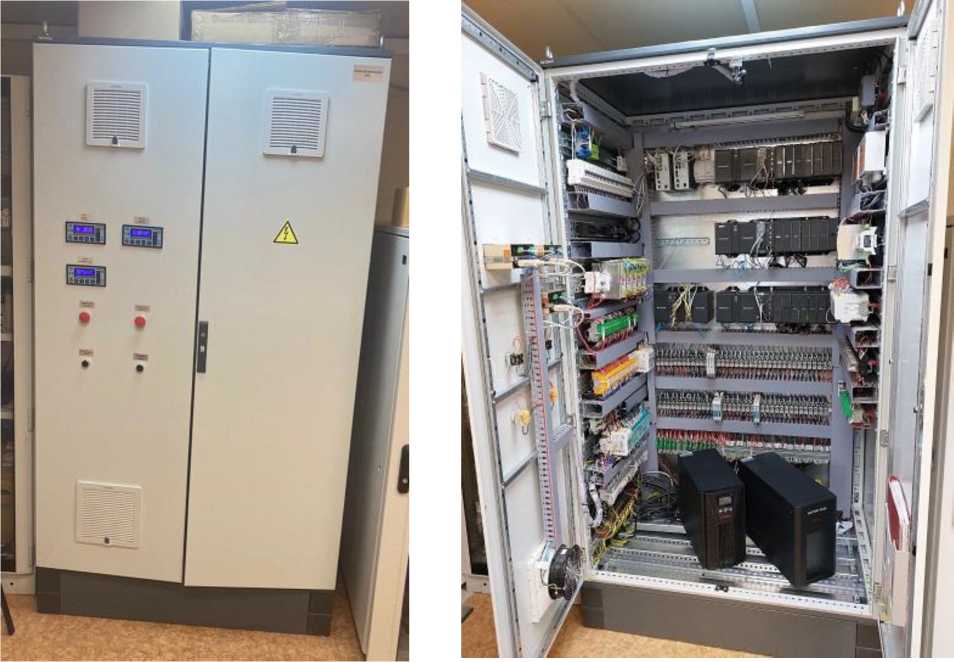

Рисунок 1 - Шкаф с оборудованием
Комплекса

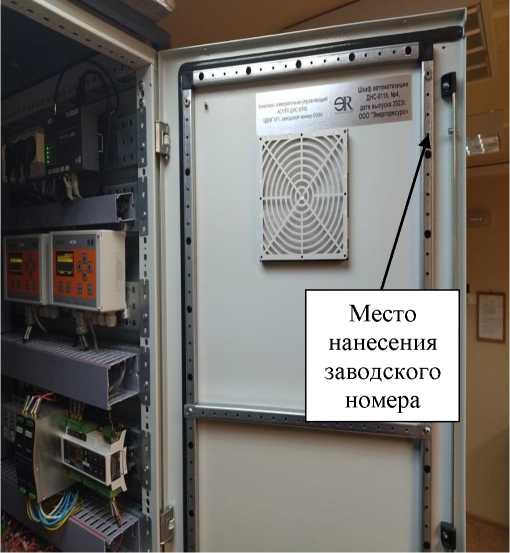

Рисунок 4 - Место нанесения заводского номера

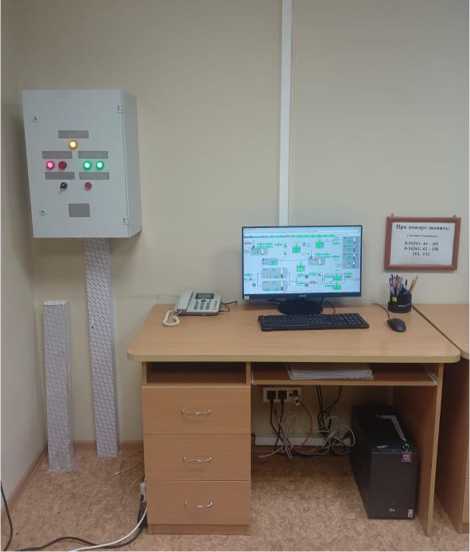

Рисунок 3 - Основная рабочая станция оператора
Пломбирование Комплекса не предусмотрено.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций Комплекса. Комплекс работает под управлением ПО ControlEdge Builder и Experion. Метрологически значимая часть ПО частично находится во встроенном ПО модулей контроллеров, устанавливаемое в энергонезависимую память модулей, и в процессе эксплуатации Комплекса изменению не подлежит, так как доступ пользователей к ней отсутствует. Также метрологически значимая часть ПО находится в прикладном программном обеспечении центральных процессоров контроллеров Комплекса и хранится в энергонезависимой памяти. Защита прикладного программного обеспечения от несанкционированного изменения обеспечена наличием пароля доступа к ПО ControlEdge Builder.
Защита от несанкционированного изменения ПО Комплекса обеспечивается применением однократно инсталлируемого программного продукта на базе ПО ControlEdge Builder и Experion, установленного на рабочую станцию оператора, а также паролями доступа к интерфейсу ПО.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | ControlEdge Builder | Experion |
Номер версии (идентификационный номер ПО) | 170.1-21.0 | R511.1 |
Цифровой идентификатор ПО | — | — |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
Наименование характеристики | Значение |
Диапазон измерений измерительных каналов 1 типа, мА | от 4 до 20 |
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 1 типа, % | ±0,15 |
Диапазон измерений измерительных каналов 2 типа, °С | от —50 до +200 |
Пределы допускаемой абсолютной погрешности измерений измерительных каналов 2 типа, °С | ±1 |
Диапазон измерений измерительных каналов 3 типа, мА | от 4 до 20 |
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 3 типа, % | ±0,47 |
Диапазон измерений измерительных каналов 4 типа, мА | от 4 до 20 |
Пределы допускаемой приведенной1) погрешности измерений измерительных каналов 4 типа, % | ±0,76 |
1) За нормирующее значение принимается значение диапазона измерений измерительного канала. Примечание — Метрологические характеристики нормированы при температуре окружающего воздуха от +15 оС до +25 оС. |
Основные технические характеристики средства измерений приведены в таблице 4.
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - без конденсации влаги - без конденсации влаги при температуре более +40 °С | от 0 до +60 от 5 до 95 от 10 до 90 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации Комплекса.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность Комплекса
Наименование | Обозначение | Количество, шт. |
Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1 | — | 1 |
«Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Паспорт» | 05304022.221067.22. 10.118-ПС | 1 |
«Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1» | 05304022.221067.22. 10.118.РЭ | 1 |
«Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Технологические объекты ДНС-0118. АСУТП. Описание программного обеспечения» | 05304022.221067.22. 10.118.ПА | 1 |
«Г осударственная система обеспечения единства измерений. Комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1. Методика поверки» | — | 1 |
приведены в разделе «8 Методы измерений» документа 05304022.221067.22.10.118.РЭ «Руководство по эксплуатации на комплекс измерительно-управляющий АСУТП ДНС-0118. ЦДНГ №1».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
