| Номер в госреестре | 91796-24 |
| Наименование СИ | Манометры цифровые |
| Обозначение типа СИ | ЦМ-С |
| Изготовитель | Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), Ленинградская обл., Гатчинский р-н, п. Вырица |
| Год регистрации | 2024 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые ЦМ-С (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического и мановакуумметрического давления пара и газообразных сред.
Манометры состоят из чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.
Манометры имеют цифровую индикацию текущего значения давления, имеют функцию преобразования давления среды в унифицированный токовый выходной сигнал, а также светодиодным сигнализирующим устройством и возможностью управлять внешними электрическими цепями с помощью встроенного релейного устройства управления (в некоторых модификациях).
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления.
Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами. Измеряемая среда под давлением подается в камеру и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сопротивления пьезорезисторов. Электронное устройство преобразует изменение сопротивления пьезорезисторов в цифровой сигнал, поступающий на цифровое табло ЖК экрана.
Корпус и штуцер манометров изготавливаются из нержавеющей стали.
Манометры выпускаются в следующих модификациях:
- ЦМ-С-И для измерений избыточного давления жидкостей, газов и пара;
- ЦМ-С-ИВ для измерений мановакуумметрического давления пара и газообразных
сред;
- ЦМ-С-В для измерений вакуумметрического давления газообразных сред.
Структурная схема обозначения манометров цифровых с выходным сигналом при заказе и в другой документации:
ЦМ-С-Х-АБВГ(диапазон)&Д.Е.Ж.З, где Х - обозначение модификации: «И» - манометр цифровой, «В» - вакуумметр
цифровой, «ИВ» - мановакуумметр цифровой;
А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «5» - 100 мм;
Б - материал корпуса: «2» - нержавеющая сталь;
В - материал штуцера и мембраны чувствительного элемента: «1» - нержавеющая сталь;
Г - расположение штуцера: «Р» - радиальный;
(диапазон) - диапазон и единицы измерения;
G - резьба присоединения: «G1/2», «М20х1,5», «NPT1/2»;
Д - класс точности: «0,1», «0,25», «0,5», «1,0»;
Е - электропитание: «24В» - 24 В постоянного тока;
Ж - выходной сигнал: «4...20 мА (20...4 мА)»;
З - наличие сигнализации повышения или понижения давления установленных граничных значений: «+2PNP».
Пример записи:
Манометр цифровой ЦМ-С-И-521Р(0-1МПа)М20х1,5.0,1.24В.4-20+2Р№
(Манометр цифровой с выходным сигналом ЦМ-С модификации ЦМ-С-И для измерений избыточного давления, с номинальным диаметром корпуса 100 мм серии 21 с корпусом и присоединительным штуцером из нержавеющей стали, штуцер относительно корпуса манометра расположен радиально, диапазон измерений избыточного давления от 0 до 1 МПа, штуцер имеет метрическую резьбу размером М20х1,5, класс точности манометра 0,1, напряжение электропитания манометра 24 В постоянного тока, конструктивно манометр имеет выходной сигнал силы постоянного тока от 4 до 20 мА, а также имеет сигнализирующее устройство - два релейных выхода для управления электрическими цепями).

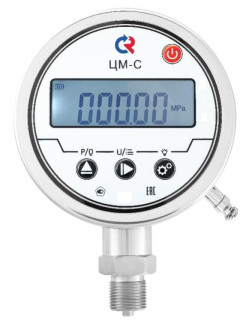

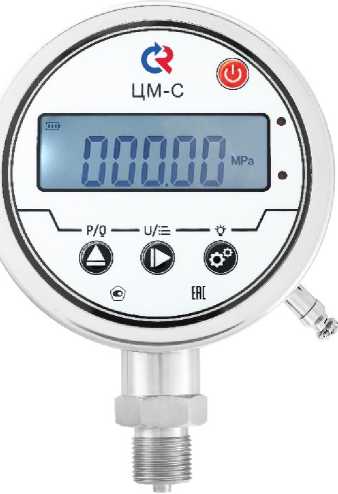

Общий вид приборов представлен на рисунке 1.
б)
а)
без сигнализирующего устройства
с сигнализирующим устройством
Рисунок 1 - Общий вид приборов
Защита от несанкционированного доступа осуществляется механическим опечатыванием - пломбированием крышки корпуса манометра пломбой. Также возможно пломбирование путем нанесения на крышку манометра и боковую поверхность корпуса специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции манометра. Схема пломбировки, предотвращающей доступ к элементам конструкции, представлена на рисунке 2.
Место установки пломбы
Рисунок 2 - Схема пломбировки манометров от несанкционированного доступа
Заводские номера состоят из 9 разрядного цифрового кода из арабских цифр, наносятся на этикетки из металлизированного материала, этикетки наклеены на тыльную сторону манометров (рисунок 3).
Место нанесения знака утверждения типа средства измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средства измерений

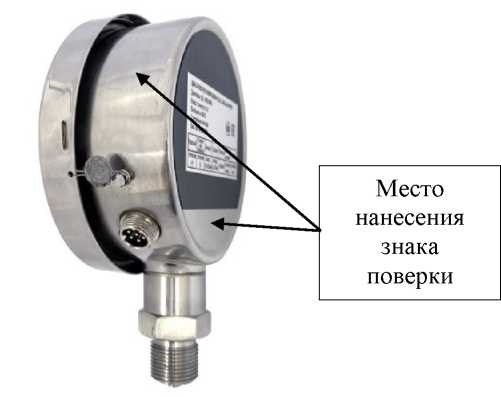

Знак поверки манометров наносится на корпус средства измерений в соответствии с рисунком 4.
Место нанесения знака поверки
Рисунок 4 - Места нанесения на корпус манометров знака поверки
Манометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики манометров нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО средства измерений
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ЦМ-С-2 |
| Номер версии ПО (идентификационный номер) | 01.01 |
| Цифровой идентификатор ПО | - |
ПО манометров и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений для манометров модификации: - ЦМ-С-И 1) | от 0 до 100 кПа; от 0 до 160 кПа от 0 до 250 кПа; от 0 до 400 кПа от 0 до 600 кПа |
| - ЦМ-С-ИВ 1) - ЦМ-С-В | от 0 до 1,0 МПа; от 0 до 1,6 МПа от 0 до 2,5 МПа; от 0 до 4,0 МПа от 0 до 6,0 МПа; от 0 до 10 МПа от 0 до 16 МПа; от 0 до 25 МПа от 0 до 40 МПа; от 0 до 60 МПа от 0 до 100 МПа от -100 до 60 кПа; от -100 до 150 кПа от -100 до 300 кПа; от -100 до 500 кПа от -0,1 до 0,9 МПа; от -0,1 до 1,5 МПа от -0,1 до 2,4 МПа от -100 до 0 кПа |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений (у), % | ±0,1; ±0,25; ±0,5; ±1,0 2) |
| Вариация (|у|), %, не более | 0,1; 0,25; 0,5; 1,0 2) 3) |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий, в диапазоне рабочих температур на каждые 10 °С, %, не более | ±0,1; ±0,25; ±0,45; ±0,6 2) 3) |
| Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства, %, не более | ±4 |
| Примечания: 1 - Указаны ряды значений характеристики. Конкретные значения диапазона измерений из приведенных рядов указываются в паспорте средства измерений. 2 - Указаны ряды значений характеристики. Конкретные значения погрешности и вариации показаний из приведенных рядов указываются в паспорте средства измерений. 3 - Для манометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,1 %; ±0,25 %; ±0,5 %; ±1,0 %, соответственно. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение источника питания, В | 24 ± 10 % |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 (от 20 до 4) |
| Температура измеряемой среды, °С | от -10 до +70 |
| Температура окружающего воздуха, °С | от -10 до +50 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
| Габаритные размеры манометра (Ш х В х Г), мм, не более | 120 х 155 х 60 |
| Масса манометра, кг, не более | 0,5 |
наносится на фронтальную сторону крышки корпуса манометра в соответствии с рисунком 3 и на эксплуатационную документацию манометров печатным способом.
в соответствии с таблицей 4.
Таблица 4 - Комплектность
| Наименование изделия или документа | Обозначение | Количество |
| Манометр цифровой | согласно заказу | 1 шт. |
| Манометр цифровой ЦМ-С. Паспорт и инструкция по эксплуатации | НСРП.421262.020ПС | 1 экз. |
| Манометры цифровые ЦМ-С. Руководство по эксплуатации | НСРП.421262.020РЭ | 1 экз. |
приведены в разделе 2 «Описание» эксплуатационных документах НСРП.421262.020ПС «Манометр цифровой ЦМ-С. Паспорт».
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
НСРП.421262.020ТУ Манометры цифровые ЦМ-С. Технические условия.
