| Номер в госреестре | 91798-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CGIS |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CGIS (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из тороидального магнитопровода, имеющего от двух до четырех вторичных обмоток, которые залиты эпоксидной смолой. Трансформаторы не имеют первичной обмотки.
Конструкция трансформаторов - шинные с литой изоляцией.
Вторичные обмотки выведены на лицевую сторону корпуса. Пломбирование трансформаторов не предусмотрено. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготавливаются в следующих модификациях: CGIS2308G2/310, CGIS2308G2/210, CGIS2111G2/310, отличающихся габаритными размерами и количеством вторичных обмоток.
Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

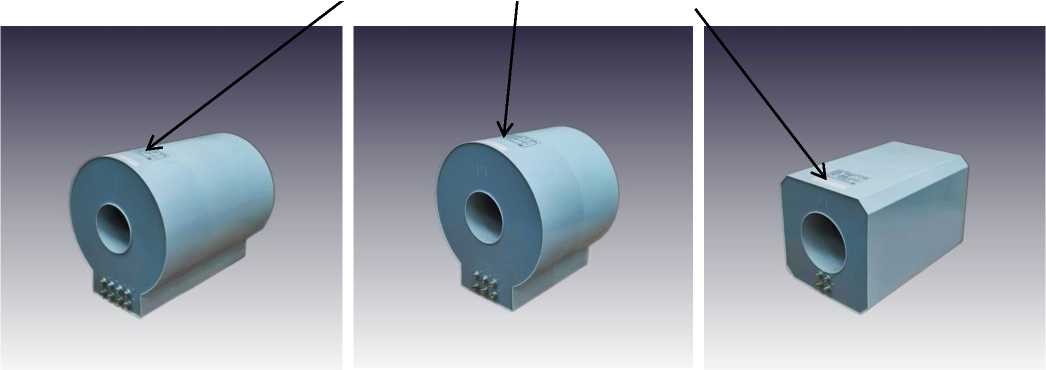

Общий вид трансформаторов и место нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Трансформаторы тока CGIS, Трансформаторы тока CGIS, Трансформаторы тока CGIS, модификация модификация модификация
CGIS2308G2/310 CGIS2308G2/210 CGIS2111G2/310

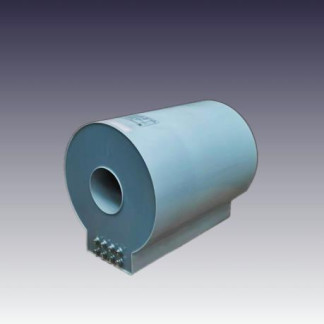

Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
| Таблица 1 - Метрологические характе | ристики | ||
| Наименование характеристики | Значение | ||
| CGIS2308G2/310 | CGIS2308G2/210 | CGIS2111G2/310 | |
| Номинальное напряжение, кВ | 35 | ||
| Наибольшее рабочее напряжение, кВ | 40,5 | ||
| Номинальный первичный ток 11ном, А | 400/400/400/300; 400/400/400/200 | 400/400/300 | 400/400 |
| Номинальный вторичный ток Ъном, А | 5 | ||
| Наибольший рабочий первичный ток, А | 400/400/400/320; 400/400/400/200 | 400/400/320 | 400/400 |
| Номинальная частота, Гц | 50 | ||
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 20/20/20/5; 20/20/20/5 | 20/20/5 | 20/20 |
| Класс точности по ГОСТ Р МЭК 61869-2-2015 | 10PR /10PR /10PR/0,2S; 10PR /10PR /10PR/0,2S | 10PR /10PR /0,2S | 10PR /10PR |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 20 | 20 | 20 |
| Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений | 5; 10 | 5 | - |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| CGIS2308G2/310 | CGIS2308G2/210 | CGIS2111G2/310 | |
| Масса, кг, не более | 53 | 36 | 39 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 230х245х310 | 230x245x210 | 210x210x310 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -5 до +40 95 | ||
| Средняя наработка до отказа, ч, не менее | 175 000 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | CGIS | - |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
