Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Северо-Западная ТЭЦ Обозначение отсутствует, 91800-24

Назначение

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Северо-Западная ТЭЦ (далее - комплекс) предназначен для измерений сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Описание

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №1 филиала «Северо-Западная ТЭЦ» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее - ПТУ), котлов -утилизаторов и общеблочного оборудования.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

- программно-технических средств "REGUL RXOO" на базе модулей аналогового ввода R500 AI.08.031, R500 AI.08.041 и R500 AI.XX.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование аналоговых сигналов от первичных измерительных преобразователей (не входят в состав комплекса) в выходной код и передача их в центральные процессоры комплекса по протоколу «Ether-CAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства "Industrial Ethernet";

- Линий связи, соединяющих измерительные модули с датчиками;

2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

- Десяти дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051, получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления;

3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

- двух операторских рабочих (АРМ оператора), использующих кроссплатформенное программное обеспечение Альфа-платформа способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №1 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1;

- инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров, соответствующих входным аналоговым сигналам, полученным от первичных измерительных преобразователей (не входят в состав комплекса) при ведении технологического процесса энергоблока:

- расхода, пара, воды, кг/с;

- давлений воздуха, газов, пара, воды, масла, жидкого топлива, Па, кПа, МПа;

- температуры газов, пара, воды, масла, металла, °С;

- уровня воды, масла, мм;

- вибраций подшипников, осевого сдвига, относительного расширения, частоты вращения, мм, мм/с, об/мин;

- электрического тока, напряжения, сопротивления, частоты и мощности, А, кА, В, кВ, МВт, Мвар,Гц;

- концентраций О2, СО, SO2, NOx, в отходящих газах котла энергоблока, %; ррм, %НКПР;

- концентраций, pH и электропроводность в жидких и паровых средах котла энергоблока, мкг/дм2, мг/л, ед.рН, мкСм/см.

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1. Заводской номер комплекса № ИК.3545.000.10 наносится типографским способом на табличку в соответствии с рисунком 2, прикрепленную к лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса. Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1- Северо-Западная ТЭЦ приведена на рисунке 3.

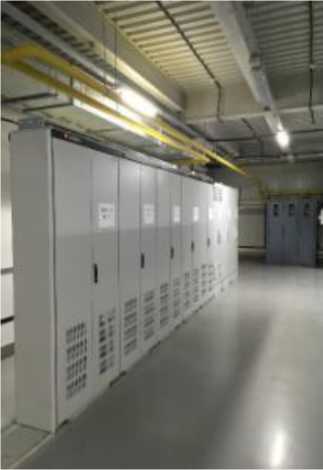

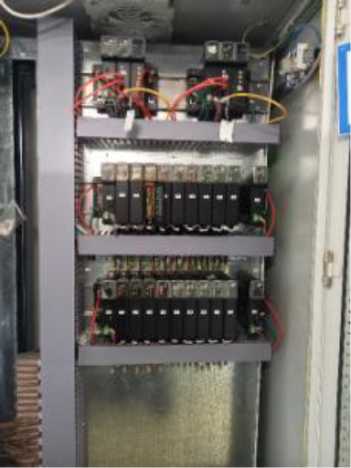

Рисунок 1 - Внешний вид контроллерных шкафов
