| Номер в госреестре | 91801-24 |
| Наименование СИ | Термометры |
| Обозначение типа СИ | ASTM |
| Изготовитель | Акционерное общество "ТЕРМОПРИБОР" (АО "ТЕРМОПРИБОР"), Московской обл., г. Клин |
| Год регистрации | 2024 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры ASTM предназначены для измерений температуры.
Термометр состоит из стеклянной массивной капиллярной трубки с резервуаром, заполненным термометрической жидкостью (ртутью). На капиллярной трубке нанесена шкала для отсчета измеряемой температуры.
Термометры относятся к термометрам частичного погружения. Глубина погружения у термометров маркирована отметкой в виде линии.
Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
К данному типу термометров ASTM относятся следующие модификации: ASTM 3C, ASTM 9C, ASTM 10C, ASTM 11C. Модификации отличаются друг от друга метрологическими характеристиками и габаритными размерами.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на шкалу термометра методом химического травления с затиранием поверх масляной краской и имеет цифровое обозначение.
Общий вид термометров представлен на рисунках 1-4.

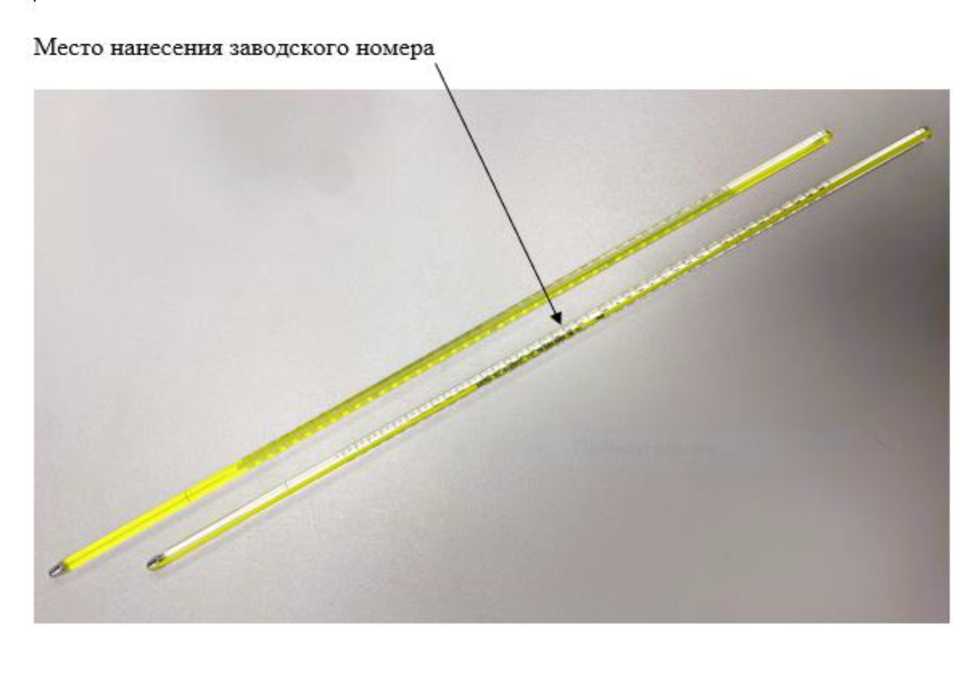

Рисунок 1 - Общий вид термометров ASTM модификация ASTM 3C

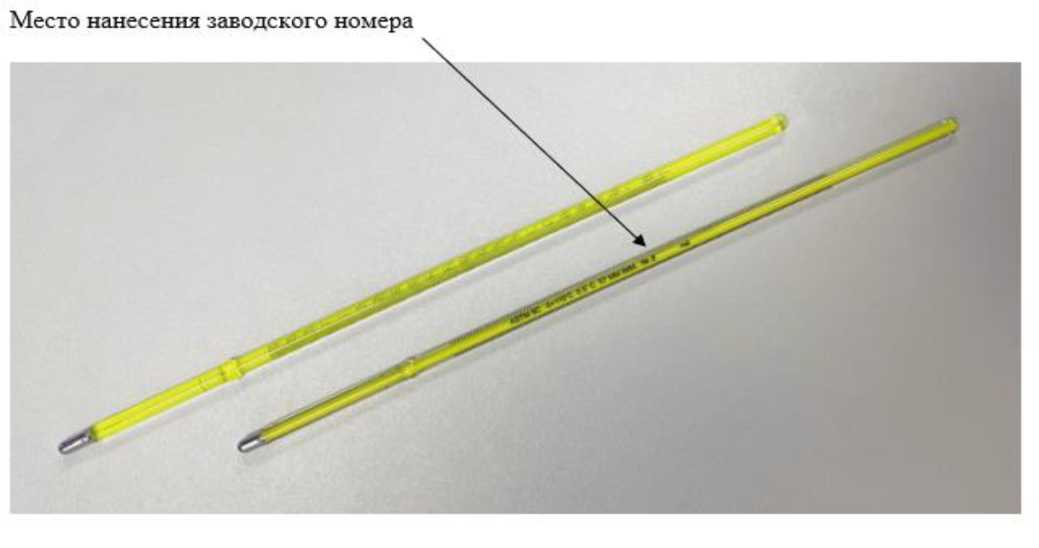

Рисунок 2 - Общий вид термометров ASTM модификация ASTM 9C

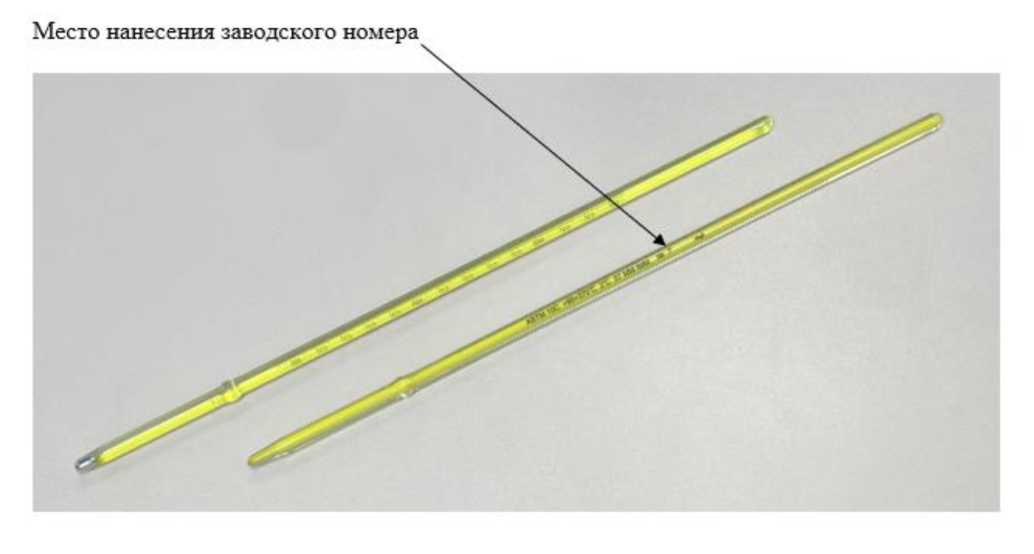

Рисунок 3 - Общий вид термометров ASTM модификация ASTM 10C

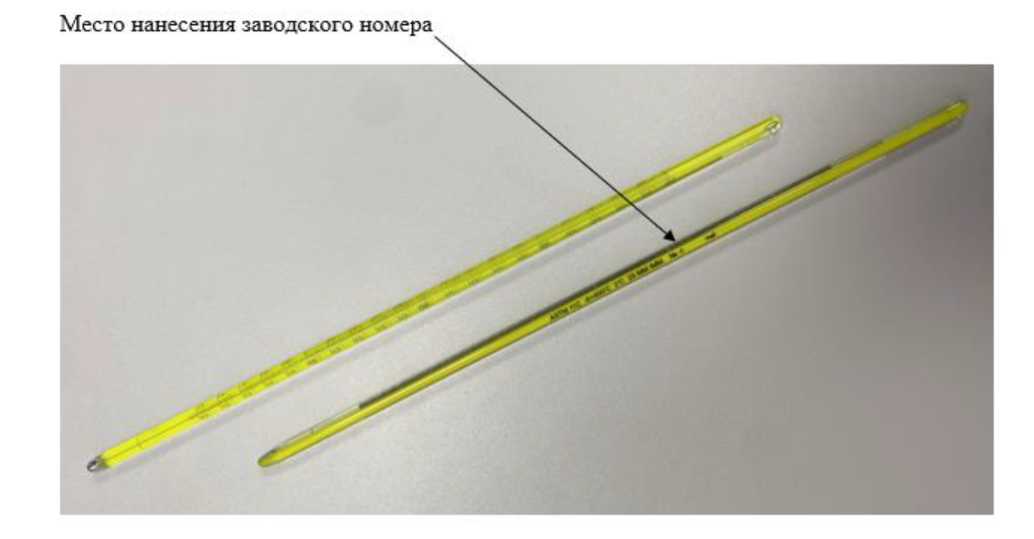

Рисунок 4 - Общий вид термометров ASTM модификация ASTM 11C
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: | |
| модификация ASTM 3C | от -5 до +400 |
| модификация ASTM 9C | от -5 до +110 |
| модификация ASTM 10C | от +90 до +370 |
| модификация ASTM 11C | от -6 до +400 |
| Цена деления шкалы, °С: | |
| модификация ASTM 3C | 1,0 |
| модификация ASTM 9C | 0,5 |
| модификация ASTM 10C | 2,0 |
| модификация ASTM 11C | 2,0 |
| Пределы допускаемой абсолютной погрешности | |
| измерений температуры, °С: | |
| - модификация ASTM 3C | |
| в диапазоне от -5 °С до +301 °С включ. | ±1,0 |
| в диапазоне св. +301 °С до +400 °С | ±1,5 |
| - модификация ASTM 9C | ±0,5 |
| - модификация ASTM 10C | |
| в диапазоне от +90 °С до +260 °С включ. | ±2,0 |
| в диапазоне св. +260 °С до +370 °С | ±4,0 |
| - модификация ASTM 11C | |
| в диапазоне от -6 °С до +260 °С включ. | ±2,0 |
| в диапазоне св. +260 °С до +400 °С | ±4,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ASTM 3C | ASTM 9C | ASTM 10C | ASTM 11C | |
| Габаритные размеры, мм - длина - диаметр | от 410 до 420 от 6 до 7,5 | от 285 до 295 от 6 до 7 | от 285 до 295 от 6 до 7 | от 305 до 315 от 6 до 8 |
наносится в правом верхнем углу паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр | ASTM | 1 шт. |
| Паспорт | АЖТ 2.822.428 ПС | 1 шт. |
| Футляр | АЖТ 6.875.037 | 1 шт. |
приведены в главе 6 «Правила эксплуатации и хранения» паспорта АЖТ 2.822.428 ПС.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 4321-030-31881402-2007 Термометры ASTM. Технические условия.
| Зарегистрировано поверок | 57 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
