| Номер в госреестре | 91805-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JKQ 690 |
| Изготовитель | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JKQ 690 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичной обмоткой трансформатора является токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Трансформаторы имеют три вторичных обмотки на тороидальных сердечниках, которые устанавливаются на алюминиевый каркас.
К трансформаторам данного типа относятся трансформаторы с заводскими номерами 2008.3224.01/1; 2008.3224.01/2; 2008.3224.01/3.
Заводской номер в цифровом формате наносится типографским способом в паспорт и на маркировочную этикетку, размещаемую на корпусе трансформаторов.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов с указанием места нанесения заводского номера и знака утверждения типа приведен на рисунках 1 и 2.

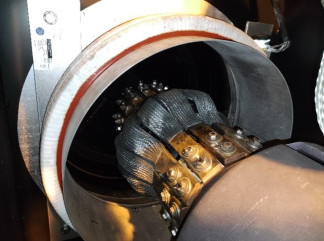

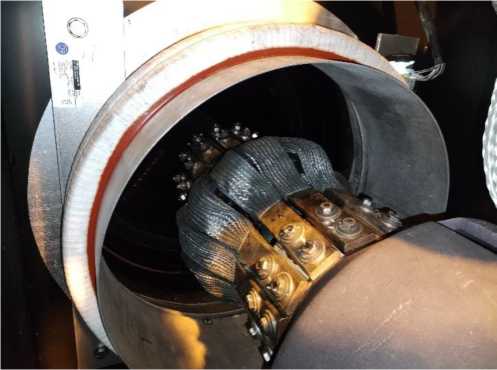

Рисунок 1 - Внешний вид трансформаторов

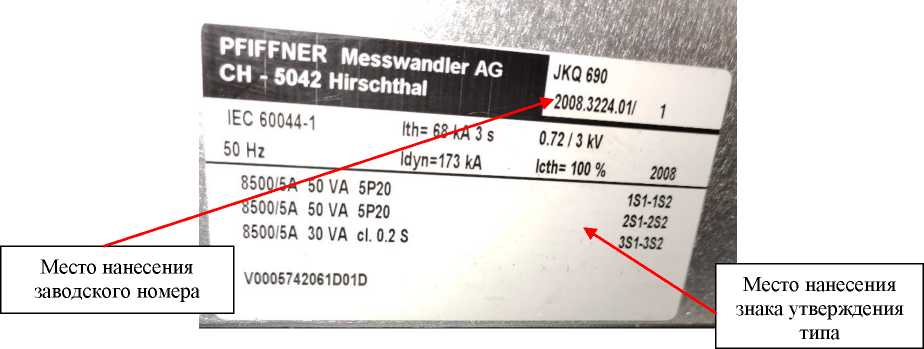

Рисунок 2 - Маркировочная табличка
Метрологические и основные технические характеристики трансформаторов представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток (11ном), А | 8500 |
| Номинальный вторичный ток, А | 5 |
| Класс точности | 0,2S |
| Номинальная вторичная нагрузка, ВА: - для cos ф2 = 0,8 | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений | 5 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 8 |
| Габаритные размеры, мм, не более - наружный диаметр | 800 |
| - внутренний диаметр | 700 |
| - высота | 40 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
наносится на титульный лист паспорта трансформаторов типографским способом, а так же на маркировочную этикетку, размещенную на корпусе трансформаторов.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | JKQ 690 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Устройство и подготовка к работе» паспорта трансформатора.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
