| Номер в госреестре | 91807-24 |
| Наименование СИ | Термометры |
| Обозначение типа СИ | Автон |
| Изготовитель | Акционерное общество "Автограф" (АО "Автограф"), г. Йошкар-Ола |
| Год регистрации | 2024 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры Автон (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных неагрессивных сред.
Принцип действия термометров основан на измерении электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от первичных преобразователей температуры - платиновых термопреобразователей сопротивления (датчики температуры), и преобразовании их в цифровой код с дальнейшей передачей измеренных данных по беспроводному каналу связи Bluetooth Low Energy.
Конструктивно термометры выполнены в цилиндрическом корпусе из поликарбоната, закрытого с одного из торцов металлической частью, к которому при помощи кабеля присоединяется датчик температуры, помещенный в металлическую гильзу (термощуп). Внутри корпуса термометра размещены электронное устройство обработки сигналов датчиков, совмещенное с устройством радиосвязи, и элемент питания типа «D» с номинальным напряжением 3 В.
К настоящему типу средств измерений относятся термометры Автон модификаций А845, А845-10, А855, А855-10, отличающихся диапазоном и погрешностью измерений
температуры, конструкцией термощупа и длиной кабеля подсоединения термощупа.
Варианты исполнений и структура условного обозначения термометров приведена в таблице 1.

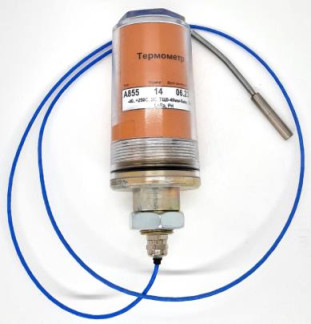

Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1е.
Заводской номер наносится на этикетку, прикреплённую на корпус термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на термометр.
Пломбирование термометров не предусмотрено.
Условное обозначение при заказе:
Термометр Автон (
-Х |.| +Х C, |Х C, ТЩ- X
мм-
-мм
X м, X
7 8
X, |X , Х )
9 10 11
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код | Значение |
| 1 | Нижний предел диапазона измерения температуры, °С | -40 | -40 °С |
| XX | по заказу (но не ниже, чем -40 °С) 1) | ||
| 2 | Верхний предел диапазона измерения температуры, °С | +85 | +85 °С |
| +125 | +125 °С | ||
| +250 | +250 °С | ||
| +300 | +300 °С | ||
| XXX | по заказу (но не выше, чем +300 °С) 1) | ||
| 3 | Абсолютная погрешность измерения температуры, °С | 0.5 | ± 0.5 °С |
| 1 | ± 1.0 °С | ||
| 2 | ± 2.0 °С | ||
| 4 | Конструктивное исполнение термощупа | 0 | в виде цилиндрической гильзы |
| 1 | с коммутационной головкой без штуцера | ||
| 2 | с коммутационной головкой со штуцером | ||
| 3 | со штуцером | ||
| 4 | в виде гильзы с лыской | ||
| 5 | в виде гильзы под винт | ||
| 6 | в виде гильзы под торцевое крепление | ||
| Х | по заказу | ||
| 5 | Длина термощупа, мм 2) | 23 | 23 мм |
| 400 | 400 мм | ||
| 6 | Диаметр термощупа, мм 3) | 5 | 5 мм |
| 6 | 6 мм | ||
| 8 | 8 мм | ||
| 10 | 10 мм | ||
| 7 | Длина кабеля, м | пустое поле | для моноблочного исполнения |
| 0,1 | 0,1 м | ||
| 10 | 10 м | ||
| ХХ | длина кабеля по заказу, но не более 10 м | ||
| 8 | Защита кабеля | пустое поле | без дополнительной защиты |
| ТГ | труба гофрированная полимерная | ||
| ПМ | пружина металлическая | ||
| ТС | трубка силиконовая | ||
| 9 | Передача данных | LoRa | протокол LoRaWAN |
| NB-IoT | стандарт сотовой связи NB-IoT |
| 10 | Исполнение, отличающееся условиями эксплуатации | пустое поле | индустриальный температурный диапазон от -40 до +60 °С |
| Н | низкотемпературный диапазон от -52 до +60 °С 2) | ||
| РН | расширенный низкотемпературный диапазон от -56 до +60 °С 2) | ||
| 11 | Свидетельство о поверке | П | термометр поставляется со свидетельством |
| пустое поле | термометр поставляется без свидетельства | ||
| Примечания: 1) По специальному заказу допускается изготовление термометров с иным нижним и верхним пределами диапазона измерений температуры, соответственно, не ниже и не выше пределов, приведенных в таблице. 2) Для ТЩ4, ТЩ5, ТЩ6 допускается не указывать. 3) Только для модификаций с LoRaWAN. | |||
а) исполнение термощупа ТЩ0 (в виде цилиндрической гильзы)
б) исполнение термощупа ТЩ1 (с коммутационной головкой без штуцера)
в) исполнение термощупа ТЩ2
(с коммутационной головкой со штуцером)
г) исполнение термощупа ТЩ3 (со штуцером)
д) исполнение термощупа ТЩ4 (в виде гильзы с лыской)
Место нанесения заводского номера
06.23
- .<*» »)•
е) исполнение термощупа ТЩ5 (в виде гильзы под винт)
ж) моноблочное исполнение
Рисунок 1 - Общий вид термометров Автон с указанием места нанесения заводского номера
Программное обеспечение (ПО) термометров Автон состоит из встроенного и автономного ПО.
Встроенное, метрологически значимое, ПО «A845.hex» загружается в электронное устройство термометра на предприятии-изготовителе во время производственного цикла и предназначено для обработки и передачи результатов измерений на систему верхнего уровня. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Автономное ПО «ThermometerMeasure.exe» с метрологически значимой частью «A8xxClient40.dll» предназначено для взаимодействия с термометрами. Программирование и чтение результатов измерений выполняются по радиоканалу, соответствующему спецификации Bluetooth Low Energy и обеспечивающему передачу цифровых данных. ПО может быть использовано для проведения измерений, вычитывания результатов измерений, а также предназначено для проведения первичных и периодических поверок термометров.
Идентификационные данные встроенного и автономного ПО приведены в таблицах 2,
3.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | A845.hex |
| Номер версии (идентификационный номер ПО), не ниже | 9429 |
| Цифровой идентификатор ПО | 1330791381 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 3 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | A8xxClient40.dll |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО | 1685310317 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты автономного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и основные технические характеристики термометров приведены в таблицах 4, 5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры(1), °C | от -40 до +85 от -40 до +125 от -40 до +250 от -40 до +300(2) |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ± 0,5(3); ± 1,0; ± 2,0 |
| Примечания: (1) - по специальному заказу допускается изготовление термометров с иным нижним и верхним пределами диапазона измерений температуры, соответственно, не ниже и не выше пределов, приведенных в таблице; (2) - только для исполнения с клеммной головкой; (3) - только для исполнений с диапазоном измерений от -40 до +85 °C, от -40 до +125 °C. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 4,6 |
| Габаритные размеры корпуса (длина х наружный диаметр), мм, не более | 156x63 |
| Габаритные размеры термощупа для моноблочного исполнения, мм, не более - длина - диаметр | 46; 64; 100 5; 8 |
| Габаритные размеры термощупа исполнения ТЩ0, мм: - длина - диаметр | от 23 до 400 5; 6; 8; 10 |
| Наименование характеристики | Значение |
| Габаритные размеры термощупа исполнений ТЩ1-ТЩ3, мм: - длина - диаметр | от 25 до 400 5; 6; 8; 10 |
| Габаритные размеры термощупа исполнения ТЩ4, мм: - длина - диаметр | 25 14 |
| Габаритные размеры термощупа исполнения ТЩ5, мм: - длина - диаметр | 65 15 |
| Длина соединительного кабеля, м | от 0,1 до 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °C), %, не более - атмосферное давление, кПа | от -56 до +60 98 от 84 до 106,7 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
| Средняя наработка на отказ, ч | 87 000 |
| Средний срок службы, лет, не менее - при эксплуатации на открытом воздухе при эксплуатации под навесом или в помещениях | 5 10 |
наносится типографским способом на этикетку, прикрепленную на корпус термометра, и на титульные листы паспорта, руководства по эксплуатации и формуляра.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр Автон | в соответствии с заказом | 1 шт. |
| Радиоинтерфейс | 1 шт. | |
| Паспорт | A845.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | A845.00.00 РЭ | 1 экз. |
| Формуляр | A845.00.00 ФО | 1 экз. |
| Методика поверки | по запросу | |
| Программное обеспечение для поверки | ThermometerMeasure.exe | 1 экз. |
| Упаковочная тара | - | 1 шт. |
приведены в разделе 2 руководства по эксплуатации A845.00.00 РЭ.
Приказ Росстандарта от 23 декабря 2022 г. №3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-001-72506490-2023 Термометры Автон. Технические условия.
