Система измерений количества и показателей качества нефтепродуктов № 1260
ПСП «ЛПДС «Никольское-1» (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей
температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН, заводской № 2/625/4, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольно-резервной).
Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

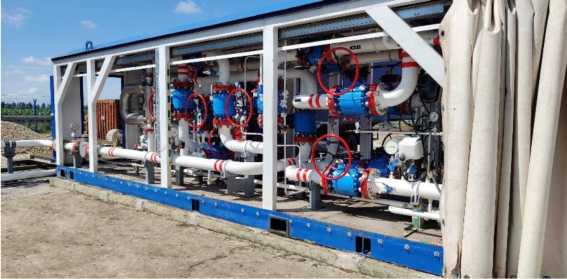

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Таблица 1 - Перечень измерительных компонентов
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) | 45115-10 |
| Датчики давления Агат-100МТ | 74779-19 |
| Термопреобразователи прецизионныеПТ 0304-ВТ | 77963-20 |
| Комплекс измерительно-вычислительный ТН-01 (далее -ИВК) | 67527-17 |
| Ротаметр Н250 | 48092-11 |
| Преобразователь плотности и расхода CDM | 63515-16 |
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;
- автоматические измерения температуры, давления, плотности нефтепродуктов;
- измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;
- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;
- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;
- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- автоматический и ручной отбор проб нефтепродуктов;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на СИКН не предусмотрено.
АО «ТРАНСНЕФТЬ - ДРУЖБА» Система измерений количества и показателей качества нефтепродуктов № 1260
ПСП «ЛПДС «Никольское-1»
Зав. № 2/625/4
2023 г. |
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP 78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH PP AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
Продолжение таблицы 2
| Идентификационное наименование ПО | KMH MPR MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефтепродуктов*, т/ч | от 21 до 130 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление нефтепродуктов, Мпа, не более | 6,3 |
| Режим работы СИКН | периодический |
| Измеряемая среда | нефтепродукты |
| Параметры измеряемой среды: - температура, °С - плотность при 15 °С, кг/м3. | от -5 до +40 от 820 до 860 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220-22 / 380-38 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки СРМ - в месте установки ИВК б) относительная влажность (без конденсации влаги), % в) атмосферное давление, кПа | от -50 до +50 от +10 до +35 от 10 до 100 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1260 ПСП «ЛПДС «Никольское-1» | — | 1 |
| Инструкция по эксплуатации | — | 1 |
| Методика поверки | — | 1 |
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1260 ЛПДС «Никольское-1»
Мичуринского районного управления АО «Транснефть - Дружба», ФР.1.29.2024.47528.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
