| Номер в госреестре | 91811-24 |
| Наименование СИ | Танки стальные прямоугольные нефтеналивного судна ТР-7 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | ГП "Жигаловский ССЗ Ленского БУП МРФ РСФСР", Иркутская обл., п. Жигалово (изготовлены в 1991) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные нефтеналивного судна ТР-7 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.
Танки стальные прямоугольные представляют собой прямоугольные сосуды, расположенные в трюме нефтеналивного судна ТР-7 по правому и левому борту и разделены между собой непроницаемыми переборками.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом ударного тиснения на переборку в якорном ящике форпика.
Заводские номера танков в виде цифрового обозначения, состоящий из арабских цифр нанесены методом аэрографии на технологические люки танков.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, расположенные на нефтеналивном судне ТР-7 проекта 414В с регистровым номером 228007.
Эскиз общего вида расположения танков нефтеналивного судна ТР-7 представлен на рисунке 1.
Место нанесения заводского номера танков представлен на рисунке 2.
Регистровый номер нефтеналивного судна ТР-7 представлен на рисунке 3.
Общий вид нефтеналивного судна ТР-7 представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.

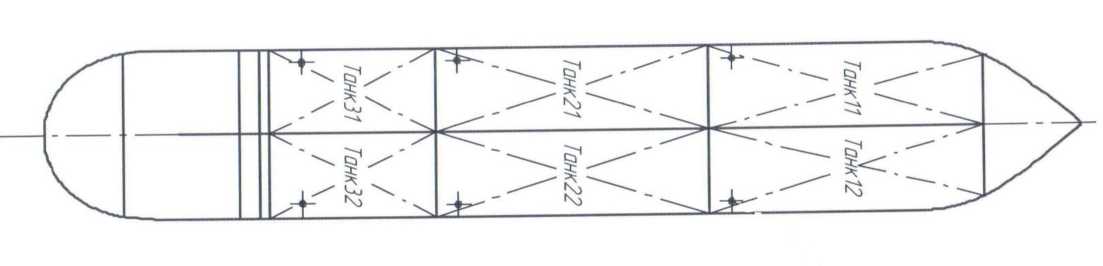

Рисунок 1 - Эскиз общего вида расположения танков нефтеналивного судна ТР-7

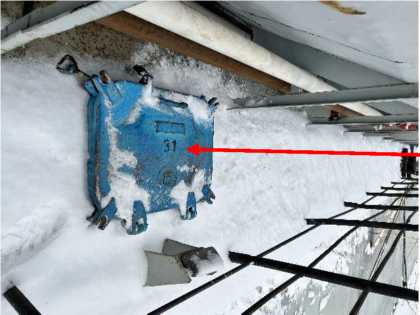

Рисунок 2 - Место нанесения заводского номера танка нефтеналивного судна ТР-7
Место нанесения заводского номера

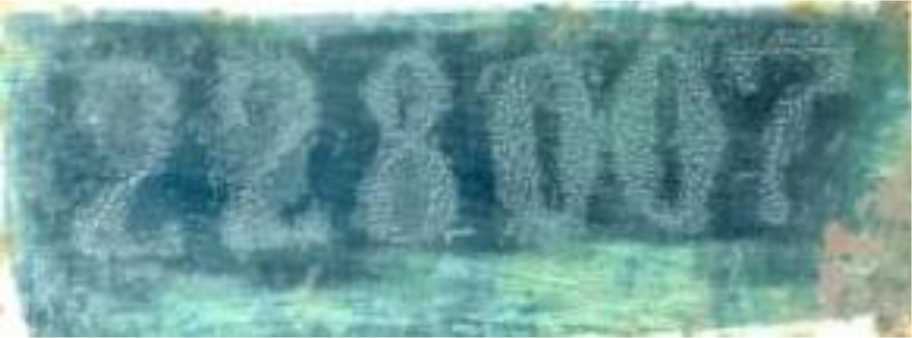

Рисунок 3 - Регистровый номер нефтеналивного судна ТР-7

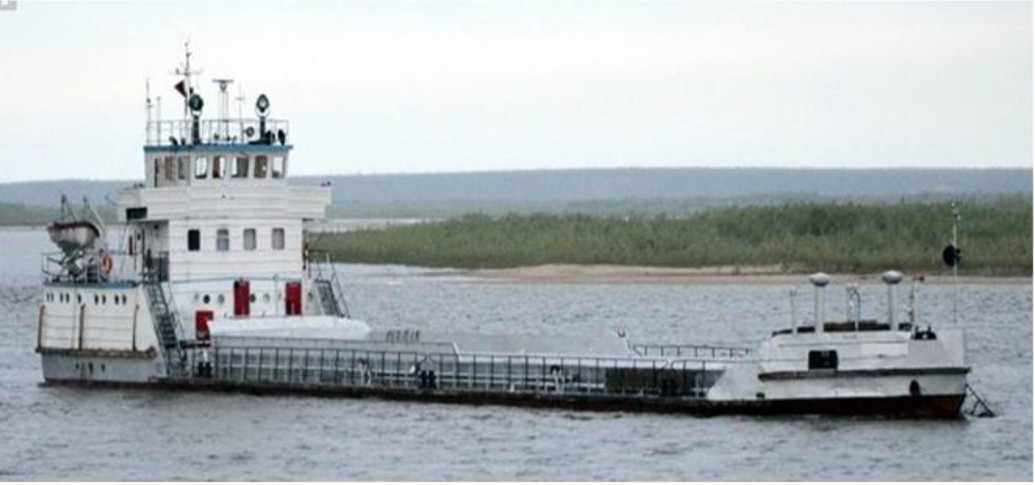

Рисунок 4 -Общий вид нефтеналивного судна ТР-7
Пломбирование танков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Заводские номера танков | ||||||
| 11 | 12 | 21 | 22 | 31 | 32 | |
| Номинальная вместимость, м3 | 135 | 135 | 145 | 145 | 135 | 135 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -10 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта танка типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Танк стальной прямоугольный нефтеналивного судна ТР-7 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 «Метод измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
