| Номер в госреестре | 91812-24 |
| Наименование СИ | Установка для исследования газовых гидратов |
| Обозначение типа СИ | GHA-350 |
| Изготовитель | PSL Systemtechnik GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для исследования газовых гидратов GHA-350 (далее - установка) предназначены для измерений равновесных температуры и давления гидратообразования моделируемой смеси газов с пластовыми жидкостями.
Принцип действия установки основан на измерении температуры и давления исследуемой смеси, помещенной в автоклав, с помощью датчиков, установленных в крышке автоклава. Автоклав герметично закрывают, заполняют газом. Повышенное давление создают с помощью модельного газа.
Конструктивно установка представляет собой настольный прибор, состоящий из автоклава, термостата, верхнеприводной мешалки, датчика крутящего момента, двух газовых бустеров, компрессора, 3-х видеокамер, управляющего персонального компьютера и системы смешения газовых смесей.
Корпус установки изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.
Установка для исследования газовых гидратов GHA-350 имеет серийный № 55, который нанесен на заднюю панель автоклава.
Нанесение знака поверки на установку не предусмотрено.
Общий вид установки представлен на рисунке 1. Место расположения серийного номера представлено на рисунке 2.

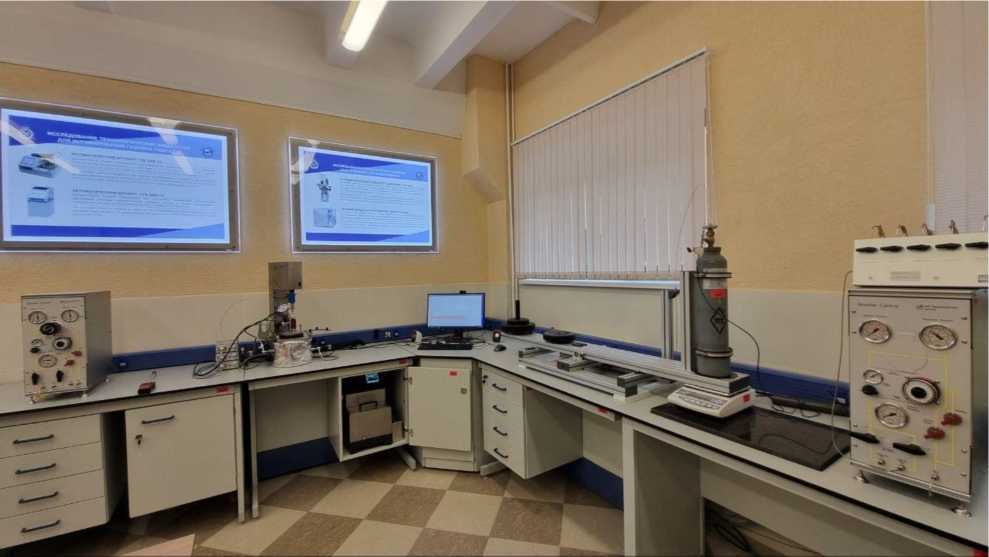

Рисунок 1 - Общий вид установки

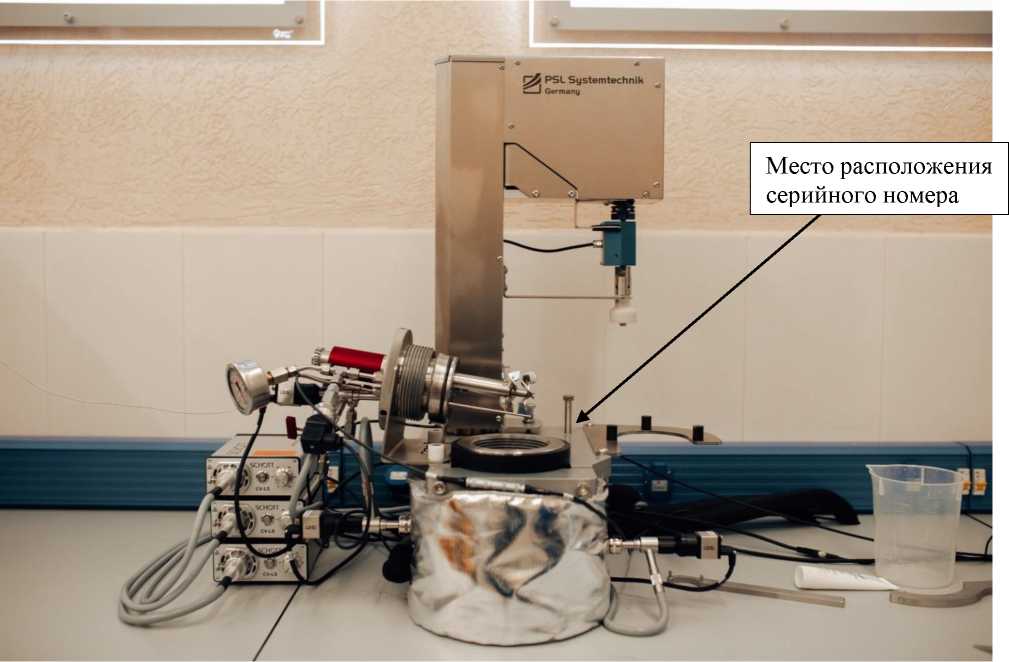

Рисунок 2 - Место расположения серийного номера
Пломбирование установки не предусмотрено. Конструкция установки обеспечивает ограничение доступа к частям установки, несущим первичную измерительную информацию, и местам настройки (регулировки).
Установка оснащена программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinGHA |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения на метрологические характеристики установки учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -10 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ± 0,1 |
| Диапазон измерений избыточного давления, МПа (бар)* | от 0 до 35 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа | ± 0,5 |
| * 1 бар = 0,1 МПа | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Объем камеры автоклава, см3 | 450 |
| Диапазон скоростей мешалки, об/мин | от 12 до 2000 |
| Разрешение камеры, мегапиксель | 1,31 |
| Охлаждающая жидкость | смесь воды и гликоля |
| Габаритные размеры автоклава, мм, не более | |
| - высота | 730 |
| - ширина | 380 |
| - длина | 430 |
| Масса автоклава, кг, не более | 40 |
| Габаритные размеры газового бустера, мм, не более | |
| - высота | 750 |
| - ширина | 470 |
| - длина | 240 |
| Масса газового бустера, кг, не более | 25 |
| Наименование характеристики | Значение |
| Габаритные размеры системы смешения газов, мм, не более | |
| - высота | 620 |
| - ширина | 460 |
| - длина | 1650 |
| Масса системы смешения газов, кг, не более | 40 |
| Габаритные размеры термостата, мм, не более | |
| - высота | 480 |
| - ширина | 465 |
| - длина | 305 |
| Масса термостата, кг, не более | 35 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | 101,3 ± 7,5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50/60 |
наносится на титульный лист Инструкции по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для исследования газовых гидратов | GHA-350 | 1 шт. |
| Комплект инструментов | - | 1 шт. |
| Инструкция по эксплуатации | ИЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в инструкции по эксплуатации в главе 5 Эксплуатация.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Государственная поверочная схема для средств измерений температуры»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа»;
Техническая документация фирмы изготовителя PSL Systemtechnik GmbH, Германия.
