Счетчики газа ультразвуковые USZ 08, 91814-24

Назначение

Счетчики газа ультразвуковые USZ 08 (далее - счетчик) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов (далее - газ) при рабочих условиях.

Описание

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Конструктивно счетчик состоит из корпуса, в котором установлены шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.

УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме того, возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.

Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока газа, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.

Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме того, изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета.

Общий вид счетчиков представлен на рисунке 1.

Заводской номер, состоящий из шести цифр, наносится методом гравировки на маркировочную табличку, закрепленную на корпусе с боковой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.

Нанесение знака поверки на счетчики не предусмотрено. Пломбирование осуществляют с помощью пломбы изготовителя в виде наклейки. Схема пломбировки представлена на рисунке 3.

К данному типу относятся счетчики с заводскими номерами 618985, 618987.

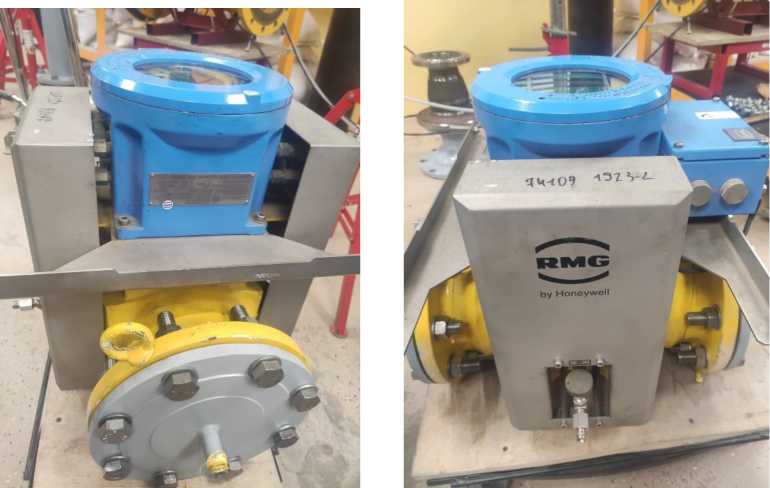

Рисунок 1 - Общий вид

£ £ М12 0102,0091,0158 Омаке.

Q DE-09-MI002-PTB 003 S \ммин.

1000

-40/ +50 i °C \ Ре min ♦ Pemax, см. дисплей)

*агп

класс точности 1,0 класс защиты IP65

^порог

PS

TS _ з „

13 —

~~~5оо

-40 / +55

Количество импульсов на 1 м * ловия окружающей среды Зав. № класр Е2,^/12 . . •       |-од изг.

7200

618987

2012

°C

имп.

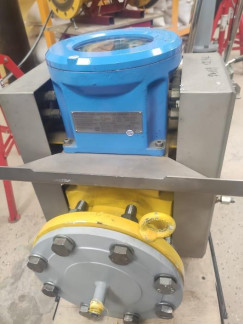

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

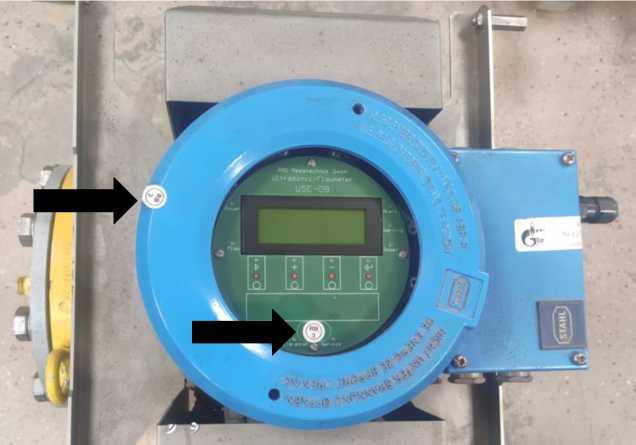

Рисунок 3 - Схема пломбировки

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика.

Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного ПО RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика. ПО RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

на маркировочную табличку методом наклейки, расположенную с боковой стороны корпуса, и в нижней части титульного листа паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность

Сведения о методах измерений

приведены в разделе 1 Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «RMG Messtechnik GmbH», Германия.
