| Номер в госреестре | 91815-24 |
| Наименование СИ | Газосигнализаторы паров трибутилфосфата |
| Обозначение типа СИ | "Жасмин" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "ИНКРАМ" (ООО НПФ "ИНКРАМ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы паров трибутилфосфата «Жасмин» (далее - газосигнализаторы) предназначены для непрерывного измерения массовой концентрации трибутилфосфата (С4Н9О)зРО в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации трибутилфосфата.
Принцип измерений газосигнализаторов - ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми радиоактивным источником малой активности, при появлении в анализируемом воздухе молекул трибутилфосфата. При ионизации молекул воздуха внутри ионизационного преобразователя, благодаря различию в подвижностях положительных и отрицательных ионов, через электроды протекает электрический ток, постоянная составляющая которого в чистом воздухе имеет определенное значение (фоновый ток). При появлении в воздухе паров трибутилфосфата происходит уменьшение подвижности положительных ионов, что приводит к изменению постоянной составляющей электрического тока.
Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия.
Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:
- камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором трибутилфосфата;
- сетчатый сменный входной фильтр;
- контроллер;
- блок питания;
- кнопка включения питания;
- тумблер включения побудителя расхода;
- сигнальные реле - 2 шт.
На нижней поверхности корпуса газосигнализатора установлены: разъемы для подключения питания 220 В и 24В, разъемы для подключения внешних информационных систем (Ethernet) и внешних исполнительных устройств (дискретные сигналы), пьезозвуковой излучатель сигнализации превышения порогов.
На боковой стенке корпуса газосигнализатора установлены: светодиод включения питания, кнопка квитирования звука и мощный красный светодиод световой сигнализации превышения порогов. Также на боковых стенках корпуса газосигнализатора располагаются отверстия отбора и сброса пробы.
Отбор пробы - принудительный, за счет встроенного побудителя расхода.
Степень защиты оболочки корпуса газосигнализатора по ГОСТ 14254 - IP54.
Общий вид газосигнализатора с указанием мест нанесения маркировки и знака
утверждения типа приведен на рисунках 1-4.

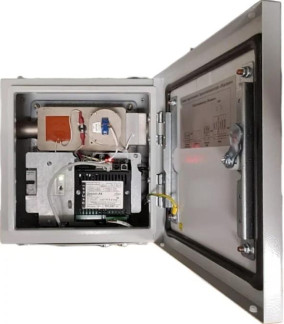

Рисунок 1 - Общий вид газосигнализатора

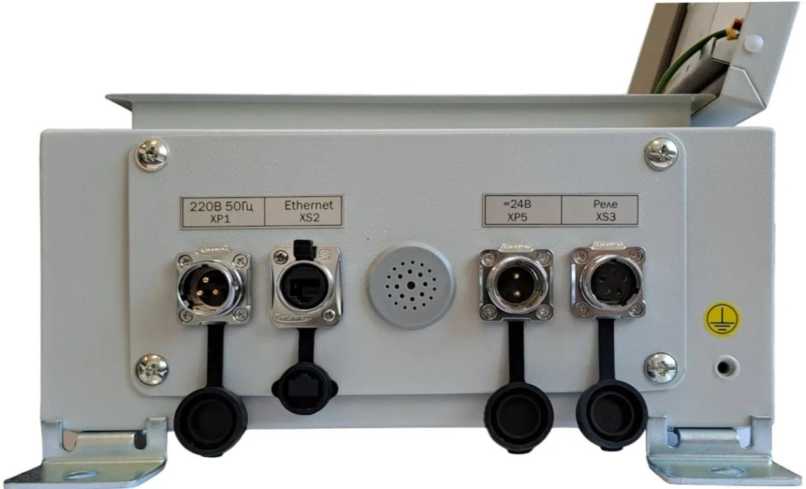

Рисунок 2 - Нижняя поверхность газосигнализатора

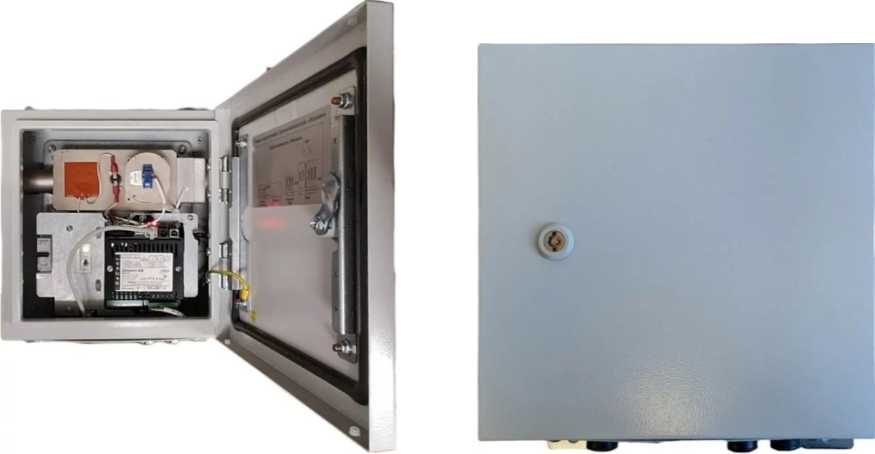

Рисунок 3 - Боковые поверхности корпуса газосигнализатора
На боковой стенке газосигнализатора расположена маркировочная табличка, которая содержит следующую информацию:
- сокращенное наименование газосигнализатора;
- технические характеристики;
- обозначение изготовителя;
- заводской номер, состоящий из цифр;
- знак утверждения типа.
Информация наносится на маркировочную табличку анодно-оксидным методом.
Пример маркировочной таблички приведен на рисунке 4.
Ограничение доступа к местам настройки (регулировки) осуществляется путем закрывания шкафа (корпуса) газосигнализатора на ключ. Пломбировка не предусмотрена.
Нанесение знака поверки на газосигнализаторы не предусмотрено.

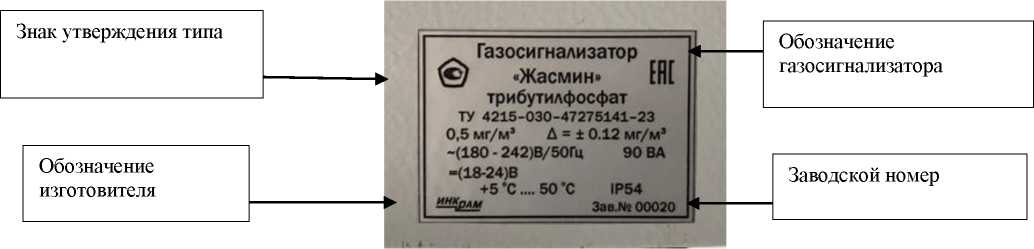

Рисунок 4 - Пример маркировочной таблички
Газосигнализаторы имеют встроенное программное обеспечение, которое разработано для решения задач измерения массовой концентрации трибутилфосфата, сбора информации от первичного измерительного преобразователя, отображения данных, включения световой, звуковой сигнализации и управляющих реле:
- текущего времени;
- данных о превышении пороговых значений;
- архива изменений состояний прибора.
Встроенное программное обеспечение газосигнализаторов имеет следующую структуру:
- модуль инициализации и настройки подключённых детекторов;
- модуль опроса и обработки принятых от детектора данных;
- модуль светозвуковой сигнализации и включения реле.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DeCont A9 |
| Номер версии (идентификационный номер) ПО | 00020026 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики газосигнализаторов представлены в таблице 2, технические характеристики представлены в таблице 3.
Таблица 2 - Метрологические характеристики газосигнализаторов
| Наименование характеристики | Значение |
| Порог срабатывания сигнализации, массовая концентрация трибутилфосфата, мг/м3 | 0,5 |
| Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, массовая концентрация трибутилфосфата, мг/м3 | ±0,12 |
| Пределы допускаемой дополнительной абсолютной погрешности срабатывания сигнализации при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, мг/м3 | ±0,12 |
| Время срабатывания сигнализации, мин, не более | 10 |
| Время прогрева газосигнализатора, мин, не более | 30 |
Таблица 3 - Технические характеристики газосигнализаторов
| Наименование характеристики | Значение |
| Габаритные размеры газосигнализатора, мм, не более - ширина | 360 |
| - длина | 360 |
| - высота | 170 |
| Масса газосигнализатора, кг, не более | 12 |
| Электрическое питание газосигнализаторов осуществляется: - переменным током частотой (50 ± 1) Гц напряжением, В | от 180 до 242 |
| - постоянным током напряжением, В | от 18 до 24 |
| Электрическая мощность, потребляемая газосигнализатором, Вт, не более | 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 10 000 |
| Условия эксплуатации - диапазон температуры окружающей и анализируемой сред, °С | от +5 до +50 |
| - диапазон относительной влажности окружающей среды, % | от 30 до 95 |
| - диапазон атмосферного давления, кПа | от 86 до 106 |
наносится анодно-оксидным методом на маркировочную табличку и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность газосигнализаторов
| Наименование | Обозначение | Количество |
| Газосигнализатор паров трибутилфосфата | «Жасмин» | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | ЕКРМ.413445.054РЭ | 1 экз. |
| Формуляр | ЕКРМ.413445.054ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;
ТУ 4215-030-47275141-23 Газосигнализаторы паров трибутилфосфата в воздухе «Жасмин». Технические условия.
