| Номер в госреестре | 92003-24 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | Norgau |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры Norgau (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются в следующих модификациях:
- NM - с отсчетом по шкалам стебля и барабана;
- NMD - с цифровым отсчетным устройством.
Микрометры модификации NM состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного винта (стопора), стебля, барабана, трещотки, термоизоляционной накладки.
Микрометры модификации NMD состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного винта (стопора), цифрового отсчетного устройства на поверхности которого расположен жидкокристаллический дисплей для считывания результатов измерений и кнопок с помощью которых осуществляется управление рядом функций, стебля, барабана, трещотки, термоизоляционной накладки. Количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2 и не влияют на метрологические характеристики микрометров.
Микрометры модификации NMD имеют степень защиты IP 65 от проникновения пыли и влаги.
Микрометры с верхним пределом диапазона измерений свыше 25 мм оснащаются установочными мерами. Измерительные поверхности микрометров и установочных мер -плоские. Микрометры имеют отличный друг от друга внешний вид, габаритные характеристики и массу.
Микрометры модификации NMD могут оснащаться дополнительной сменной пяткой со сферической поверхностью для измерений деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников и колец.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан или стебель барабана методом лазерной гравировки, в месте, указанном на рисунке 3. Допускается нанесение дополнительной маркировки (модификация, артикул производителя) на оборотную сторону скобы микрометра.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров приведен на рисунках 1 - 2.
а)
б)

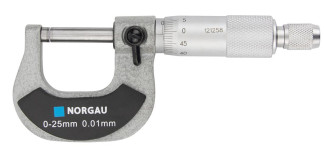

Рисунок 1 - Общий вид микрометров модификации NM
а)
б)
Рисунок 2 - Общий вид микрометров модификации NMD
Рисунок 3 - Место нанесения заводского номера
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности цифрового отсчетного устройства), пределы допускаемой абсолютной погрешности, отклонение от параллельности плоских измерительных поверхностей.
| Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности цифрового отсчетного устройства), мм | Пределы допускаемой абсолютной погрешности, мм | Отклонение от параллельности плоских измерительных поверхностей, мкм, не более |
| 1 | 2 | 3 | 4 | 5 |
| NM | 0-25 | 0,01 | ± 0,004 | 2,7 |
| 25-50 | 0,01 | ± 0,004 | 2,7 | |
| 50-75 | 0,01 | ± 0,005 | 3,9 |
Продолжение таблицы № 1
| 1 | 2 | 3 | 4 | 5 |
| NM | 75-100 | 0,01 | ± 0,005 | 3,9 |
| 100-125 | 0,01 | ± 0,006 | 4,0 | |
| 125-150 | 0,01 | ± 0,006 | 4,0 | |
| 150-175 | 0,01 | ± 0,007 | 5,0 | |
| 175-200 | 0,01 | ± 0,007 | 5,0 | |
| 200-225 | 0,01 | ± 0,008 | 5,0 | |
| 225-250 | 0,01 | ± 0,008 | 5,0 | |
| 250-275 | 0,01 | ± 0,009 | 6,0 | |
| 275-300 | 0,01 | ± 0,009 | 6,0 | |
| NMD | 0-25 | 0,001 | ± 0,003 | 2,1 |
| 25-50 | 0,001 | ± 0,003 | 2,1 | |
| 50-75 | 0,001 | ± 0,004 | 2,7 | |
| 75-100 | 0,001 | ± 0,004 | 2,7 | |
| 100-125 | 0,001 | ± 0,004 | 3,0 | |
| 125-150 | 0,001 | ± 0,004 | 3,0 | |
| 150-175 | 0,001 | ± 0,005 | 4,0 | |
| 175-200 | 0,001 | ± 0,005 | 4,0 | |
| 200-225 | 0,001 | ± 0,005 | 4,0 | |
| 225-250 | 0,001 | ± 0,005 | 4,0 | |
| 250-275 | 0,001 | ± 0,006 | 5,0 | |
| 275-300 | 0,001 | ± 0,006 | 5,0 |
Таблица 2 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, отклонение от параллельности плоских
измерительных поверхностей установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм | Отклонение от параллельности измерительных поверхностей установочных мер, мкм |
| 25 | ± 2,0 | 1,0 |
| 50; 75 | ± 2,5 | 1,5 |
| 100 | ± 3,0 | 2,0 |
| 125 | ± 4,0 | 2,0 |
| 150 | ± 4,0 | 2,5 |
| 175 | ± 5,0 | 2,5 |
| 200 | ± 5,0 | 3,5 |
| 225; 250 | ± 6,0 | 3,5 |
| 275 | ± 7,0 | 4,0 |
Таблица 3 - Метрологические и технические характеристики микрометров, установочных мер, условия эксплуатации
| Наименование характеристики | Значение |
| Отклонение от плоскостности плоских измерительных поверхностей микрометров и установочных мер, мкм, не более | 0,9 |
| Измерительное усилие, Н | от 5 до 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от + 15 до + 25 80 |
Таблица 4 - Габаритные размеры и масса микрометров
| Модификация | Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| NM | 0-25 | 135 | 60 | 25 | 0,250 |
| 25-50 | 165 | 75 | 25 | 0,330 | |
| 50-75 | 200 | 90 | 25 | 0,420 | |
| 75-100 | 225 | 110 | 25 | 0,540 | |
| 100-125 | 255 | 120 | 25 | 0,650 | |
| 125-150 | 285 | 135 | 25 | 0,840 | |
| 150-175 | 315 | 155 | 25 | 1,050 | |
| 175-200 | 345 | 170 | 25 | 1,180 | |
| 200-225 | 370 | 200 | 25 | 1,410 | |
| 225-250 | 400 | 215 | 25 | 1,980 | |
| 250-275 | 430 | 225 | 25 | 2,040 | |
| 275-300 | 460 | 250 | 25 | 2,420 | |
| NMD | 0-25 | 175 | 65 | 30 | 0,350 |
| 25-50 | 195 | 85 | 30 | 0,440 | |
| 50-75 | 225 | 105 | 30 | 0,630 | |
| 75-100 | 260 | 120 | 30 | 0,710 | |
| 100-125 | 290 | 135 | 30 | 0,830 | |
| 125-150 | 320 | 155 | 30 | 1,020 | |
| 150-175 | 350 | 175 | 30 | 1,200 | |
| 175-200 | 375 | 190 | 30 | 1,430 | |
| 200-225 | 405 | 210 | 30 | 1,970 | |
| 225-250 | 435 | 230 | 30 | 2,120 | |
| 250-275 | 465 | 245 | 30 | 2,460 | |
| 275-300 | 490 | 260 | 30 | 2,690 | |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр | Norgau | 1 шт. |
| Установочная мера* | — | 1 шт. |
| Элемент питания (для микрометров модификации NMD) | — | 1 шт. |
| Ключ | — | 1 шт. |
| Футляр | — | 1 шт. |
| Паспорт для микрометров модификаций: - NM - NMD | MK.NM.OOinC MK.NMD.OOinC | 1 экз. |
| Дополнительные принадлежности к средству измерений** | — | 1 шт. |
| * для микрометров с нижним пределом диапазона измерений свыше 25 мм | ||
| **по дополнительному заказу допускается оснащать микрометры модификации NMD дополнительной сменной пяткой со сферической поверхностью | ||
приведены в разделе 8.3 «Порядок работы» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-003-49360276-2023 «Микрометры Norgau. Технические условия».
