| Номер в госреестре | 92004-24 |
| Наименование СИ | Комплексы программно-аппаратные фото-видео фиксации административных правонарушений |
| Обозначение типа СИ | Электра.ЕСМО |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛЕКТРА" (ООО "ЭЛЕКТРА"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные фото-видео фиксации административных правонарушений Электра.ЕСМО (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фото- и видеокадры, формируемые комплексом.
Комплекс предназначен для использования в составе системы фиксации административных правонарушений, решение о наличии либо отсутствии которых принимается программным обеспечением верхнего уровня на основе фото- и видеоматериалов, формируемых настоящим комплексом.
Комплекс представляет собой телекоммуникационный шкаф, выполненный либо из металла, либо пластика. В шкафу размещается оборудование, обеспечивающее функции приёма и записи изображения с камер, синхронизацию времени с использованием сигналов ГНСС, оборудование для обеспечения доступа к записям по сети Ethernet, блок терморегуляции и источник бесперебойного питания. Электропитание камер, подключаемых к устройству записи внутри шкафа, обеспечивается по технологии РОЕ (Роwer-over-Ethernet).
Шкаф обладает степенью защиты не ниже IP66 и не допускает свободного доступа к оборудованию внутри шкафа. ПАК обеспечивает удаленный мониторинг состояния климата внутри шкафа, а также состояния системы электропитания по протоколам стека TCP/IP.
В комплекс, в общем случае, входят следующие составные части:
- устройство приёма и записи изображения с камер (далее по тексту регистратор);
- камеры видеонаблюдения;
- блок синхронизации времени;
- блок связи;
- блок источника бесперебойного питания (далее по тексту - ИБП);
- блок терморегуляции.
Комплекс обеспечивает:
- запись и хранение видеопотоков с камер видеонаблюдения, с возможностью подключения до 3 видеокамер разрешением до 6 мегапикселей, при этом скорость входящего видеопотока составляет 48 мегабит в секунду, а скорость исходящего видеопотока составляет 64 мегабита в секунду;
- предоставление мгновенных снимков изображений с каждой из камер по НТТР-запросу;
- вариативность выбора видеокамер, в зависимости от расстояния до наблюдаемой сцены с места монтажа камеры;
- круглосуточное формирование видеоизображения при любых погодных условиях;
- автоматическую синхронизацию шкалы времени регистратора с национальной шкалой координированного времени Российской Федерации UTC(SU) по данным от навигационного приемника сигналов ГНСС: ГЛОНАСС, GPS, Beidou;
- синхронизацию времени по протоколу NTP;
- связь между блоками регистратора, синхронизации времени, питания, а также широкополосного доступа в Интернет со скоростью 1000 гигабит в секунду;
- функции оконечного абонентского оборудования широкополосного доступа FTTH;
- бесперебойное питание оборудования общей потребляемой мощностью от 30 до 250 Вт с напряжением питания от 42 до 56 В и временем автономной работы в случае отсутствия питания не менее 2 часов;
- непрерывный мониторинг состояния оборудования, в том числе и аккумуляторных батарей (АКБ);
- связь с системой мониторинга по проводному каналу связи Ethernet по протоколу SNMP, а также посредством встроенного Web-интерфейса;
- контроль шкафа, в котором размещено оборудование, на предмет несанкционированного доступа, за счёт подключения датчика открытия двери (опционально);
- плавную регулировку выходного напряжения в пределах, необходимых для эффективного заряда АКБ с целью увеличения их срока службы;
- ограничение зарядного тока АКБ, ориентируясь на значение ёмкости подключённых АКБ;
- мониторинг температуры АКБ и ограничение зарядного тока АКБ до минимально возможного при выходе значения температуры за пределы диапазона допустимых значений (опционально);
- температурную компенсацию АКБ (опционально);
- защиту АКБ (мониторинг напряжения и температуры (опционально));
- автономный запуск оборудования при отсутствии входного питания;
- контроль температуры внутри изделия (температурный режим);
- контроль события открытия/закрытия двери;
- предоставление по запросу системы верхнего уровня мгновенных аналоговых или дискретных значений параметров, уведомлений о произошедших событиях по проводному каналу связи Ethernet 10BASE-T, либо 100BASE-TX, по протоколу SNMP;
- поддержание температурного режима для оборудования, установленного в шкафу, устойчивость к образованию конденсата внутри шкафа, а также «холодный» старт оборудования.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку на внутренней стороне дверцы шкафа телекоммуникационного и имеет буквенно-цифровое обозначение.
Внешний вид составных частей комплексов представлен на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Камеры вндеонаолюдения
Комплекс программно-аппаратный фото-видео фиксации административных правонарушений Электра.ЕСМО

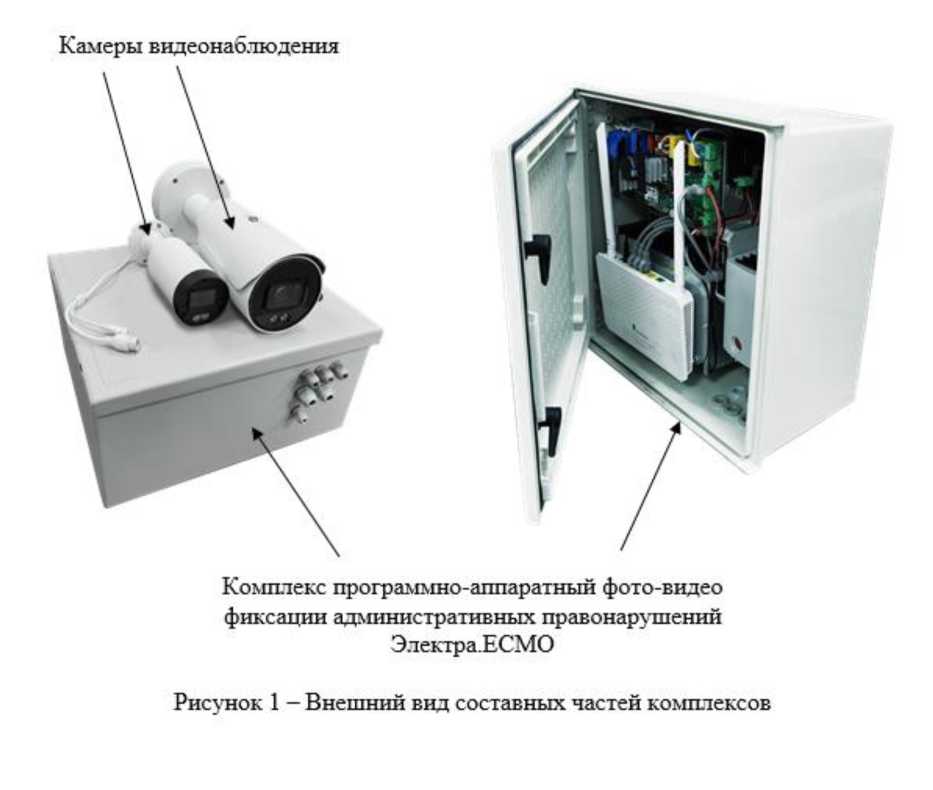

Рисунок 1 — Внешний вид составных частей комплексов

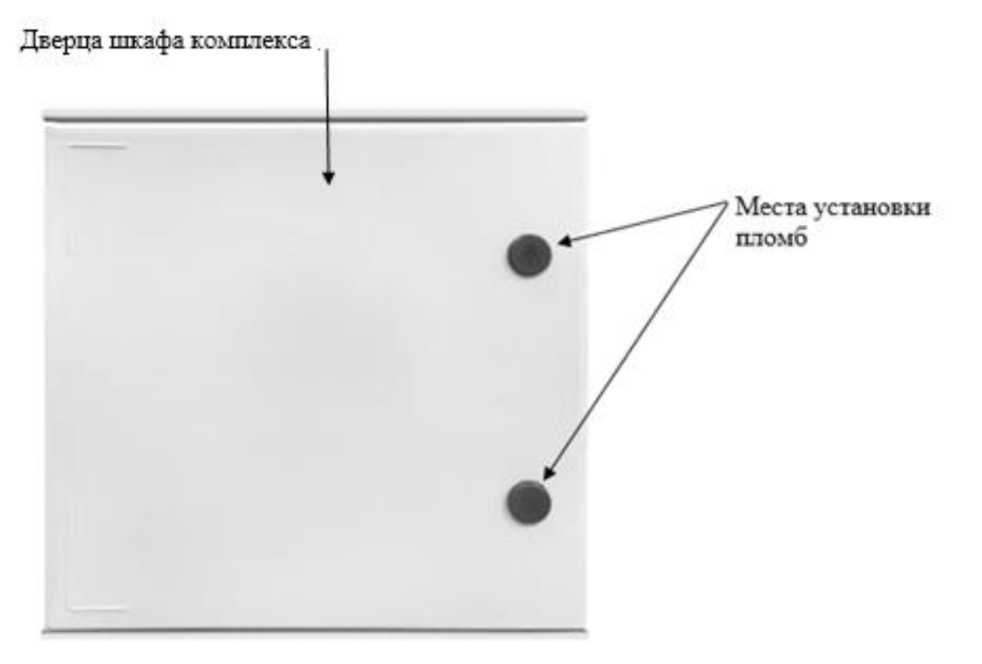

Рисунок 2 - Место пломбирования от несанкционированного доступа
Место нанесения знака
утверждения типа
Место нанесения Заводского номера
\ ООО "Электра" \
к Комплекс программно-аппаратный
j фото-виДео фиксации административных правонарушений Электра.ЕСМО
НПЦР.403499.001ТУ
Электра Заводской номер*
Дата изготовления

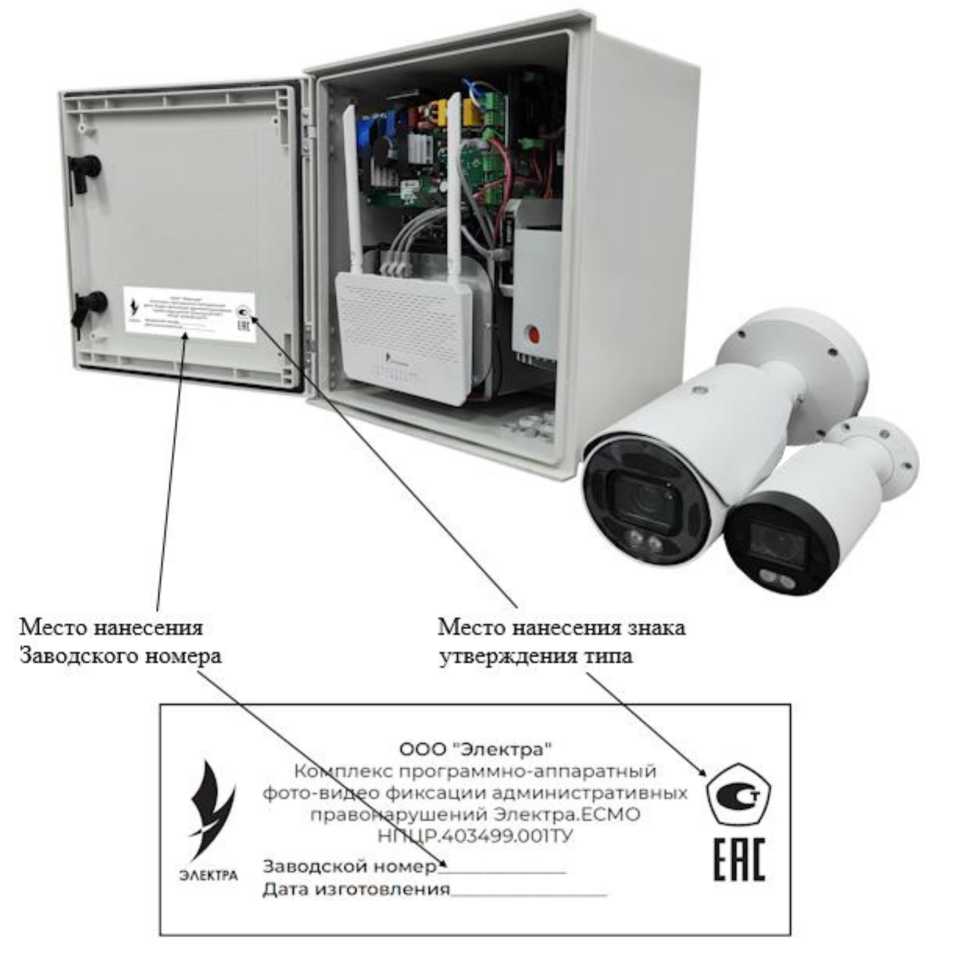

Рисунок 3 - Место нанесение заводского номера и знака утверждения типа
Управление режимами работы и настройками измерителя осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NVR-B3601.33.35.C30114.231204 |
| Номер версии (идентификационный номер ПО) | В3601.33.35.С30114.231204 |
| Цифровой идентификатор ПО | 461714e38aba844c18bda168ac57b9a5 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой абсолютной погрешности синхронизации текущего времени комплекса с национальной шкалой координированного времени Российской Федерации UTC(SU), с | 2 |
| Пределы допускаемой относительной погрешности измерений выходного напряжения источника бесперебойного питания, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частотой переменного тока, Гц | от 150 до 265 50 |
| Потребляемая мощность, Вт, не более | 250 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без образования конденсата при температуре +25 °С, % | от -40 до +60 от 45 до 85 |
| Средняя наработка на отказ, ч | 35 000 |
| Средний срок службы, лет, не менее | 3 |
| Срок службы внутреннего источника питания, лет, не менее | 3 |
| Степень защиты (по ГОСТ 14254-2015) | IP66 |
| Г абаритные размеры телекоммуникационного шкафа, мм - ширина - глубина - высота | 400 400 200 |
| Масса комплекса, кг, не более | 22 |
наносится на титульные листы формуляра и руководства по эксплуатации методом компьютерной графики и на внутреннюю сторону дверцы шкафа телекоммуникационного согласно рисунку 3 с помощью этикетки, выполненной типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс программно-аппаратный фотовидео фиксации административных правонарушений Электра.ЭСМО в составе: | НПЦР.403499.001 | 1 шт. |
| Шкаф телекоммуникационный в составе: | _ | 1 шт. |
| - блок приема и записи изображения с камер | _ | 1 шт. |
| - блок связи | _ | 1 шт. |
| - блок синхронизации времени | _ | 1 шт. |
| - блок терморегуляции | _ | 1 шт. |
| - источник бесперебойного питания | _ | 1 шт. |
| - аккумулятор | _ | 4 шт. |
| Камера видеонаблюдения: | _ | 1 шт. |
| - камера видеонаблюдения, разрешение 4-5 МП, объектив 2,7-13,5 мм | _ | 1 шт. |
| - камера видеонаблюдения, разрешение 4-5 МП, объектив 5-50 мм | _ | 1 шт. |
| Упаковка | _ | 1 шт. |
| Комплект эксплуатационных документов согласно ведомости. | НПЦР.403499.001ВЭ | 1 шт. |
приведены в разделе 12 «Способы управления изделием» в документе НПЦР.403499.001РЭ
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
НПЦР.403499.001ТУ Комплекс программно-аппаратный фото-видео фиксации административных правонарушений Электра.ЕСМО. Технические условия.
