| Номер в госреестре | 92006-24 |
| Наименование СИ | Мера напряжения |
| Обозначение типа СИ | Fluke 732С |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера напряжения Fluke 732C, (далее по тексту - мера) предназначена для воспроизведения постоянного напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Мера предназначена в качестве рабочего эталона 1-го разряда с номинальным значением 10 В, в качестве рабочего эталона 1-го и 2-го разряда с номинальным значением 1 В и в качестве рабочего эталона 2-го и 3-го разряда с номинальным значением 0,1 В.
К настоящему типу СИ относится мера напряжения Fluke 732C с заводским номером 4625008.
Принцип работы меры основан на стабилизации напряжения прецизионным стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором. Основу меры напряжения составляет термостатированный источник опорного напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойную работу источника опорного напряжения обеспечивает встроенная аккумуляторная батарея. Мера имеет три выхода, формирующих стабилизированные постоянные напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Общий вид меры представлен на рисунке 1.

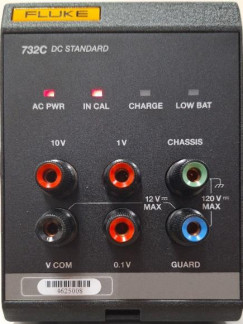

1---------маркировочная наклейка
Рисунок 1 - Общий вид меры
Нанесение знака поверки на меру напряжения Fluke 732C не предусмотрено.

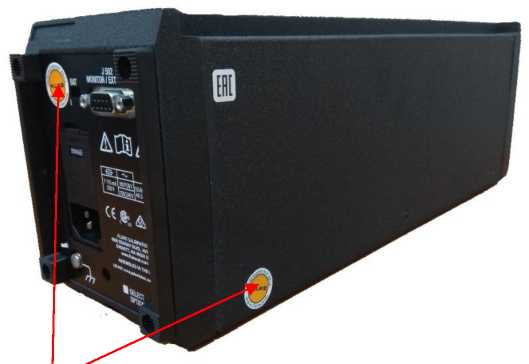

Схема пломбировки от несанкционированного доступа представлен на рисунке 2.
Мес------места нанесения пломб в виде наклеек
Рисунок 2 - Схема пломбировки от несанкционированного доступа

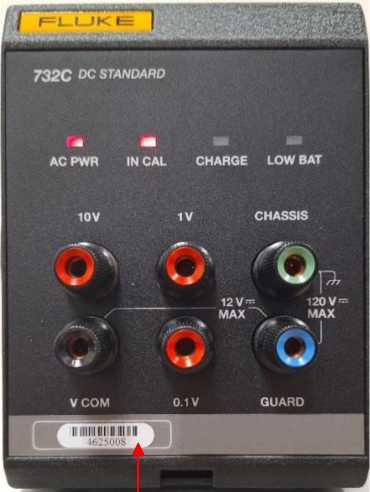

Заводской номер в цифровом формате нанесен на маркировочную наклейку в виде цифрового кода, представленную на рисунке 3.
----------место нанесения заводского номера
Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения воспроизводимых напряжений, В | 0,1; 1; 10 |
| Относительная нестабильность напряжения меры, для номинального значения 10 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более | ± 1,5-10’6 |
| Относительная нестабильность напряжения меры, для номинального значения 1 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более применяемой в качестве рабочего эталона 2-го разряда за год, не более | ± 1,5-10’6 ± 5-10’6 |
| Относительная нестабильность напряжения меры, для номинального значения 0,1 В, применяемой в качестве рабочего эталона 2-го разряда за год, не более применяемой в качестве рабочего эталона 3-го разряда за год, не более | ± 5-10’6 ± 1-10’5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 ± 23 |
| - частота переменного тока, Гц | 50 ± 0,5 |
| Габаритные размеры, мм, не более | |
| - длина | 406 |
| - ширина | 98 |
| - высота | 134 |
| Масса, кг, не более | 5,91 |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от + 15 до + 25 |
| - относительная влажность, % | не более 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится типографическим способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность меры напряжения
| Наименование | Обозначение | Количество |
| Мера напряжения (зав. № 4625008) | Fluke 732C | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | 19/001 РЭ | 1 экз. |
Приведены в руководстве по эксплуатации «Мера напряжения Fluke 732C. Руководство по эксплуатации. 19/001 РЭ», раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
