| Номер в госреестре | 92007-24 |
| Наименование СИ | Датчики ультразвуковые |
| Обозначение типа СИ | UB500 |
| Изготовитель | Yueqing Winston Electric Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики ультразвуковые UB500 (далее - датчики) предназначены для бесконтактных измерений расстояний до физических объектов.
Принцип действия датчиков основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности контролируемого объекта (мишень размером не менее 100x100 мм) сигнала с последующим преобразованием в величину измеряемого расстояния.
Конструктивно датчики выполнены в виде моноблока в корпусе из никелированной латуни. Датчик может быть установлен в любом положении перпендикулярно мишени. Крепление датчика в рабочем положении может осуществляться с помощью резьбовых колец из комплекта поставки. Датчик снабжен светодиодами, различные сочетания индикации которых соответствуют разным режимам работы датчика.
Датчики выпускаются в модификации UB500-18GM75-U-V1, цифро-буквенное обозначение которой идентифицирует их технические характеристики и конструктивные особенности.
Общий вид датчиков представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится типографским способом на гладкую цилиндрическую часть корпуса датчика в виде наклейки.
Формат нанесения заводских номеров датчиков представлен на рисунке 2.
Нанесение знака поверки и знака утверждения типа на датчики и их пломбировка не предусмотрены.

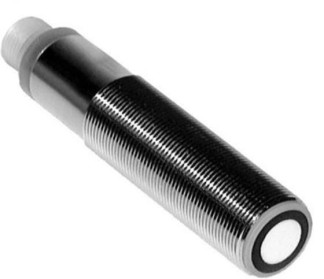

Рисунок 1 - Общий вид датчиков
Место нанесения заводского номера
Рисунок 2 - Маркировка датчиков с указанием места нанесения заводского номера
Метрологические и основные технические характеристики датчиков приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, мм | от 30 до 500 |
| Пределы допускаемой основной приведенной погрешности измерений расстояний, %, от верхнего предела диапазона измерений | ±1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений расстояний от температуры окружающей среды на весь диапазон температур эксплуатации, %, от верхнего предела диапазона измерений | ±1,5 |
| Нормальные условия измерений: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, мВт, не более | 84 |
| Напряжение выходного сигнала, В | от 0 до 10 |
| Габаритные размеры (диаметрхдлина), мм, не более | 18x100 |
| Масса, г, не более | 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -25 до +70 80 от 84 до 106 |
| Средний срок службы, лет | 3 |
| Средняя наработка до отказа, ч, не менее | 26280 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик ультразвуковой | UB500 | 1 шт. |
| Соединительный кабель * | - | 1 шт. |
| Крепежное кольцо | - | 2 шт. |
| Упаковочная тара | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Длина кабеля 2 или 5 м по требованию заказчика. | ||
приведены в документе «Датчики ультразвуковые UB500. Руководство по эксплуатации», п. 4 «Порядок работы».
Стандарт предприятия Yueqing Winston Electric Co., Ltd, КНР.
