Преобразователи термоэлектрические WR, 92008-24

Преобразователи термоэлектрические WR (далее по тексту - преобразователи) предназначены для измерений температуры в различных производственных процессах. Преобразователи широко используются в нефтяной, химической промышленности, металлургии, электростанциях, легкой промышленности, пищевой промышленности, производстве цементных строительных материалов, газе, транспортировке природного газа и других областях.
Карточка СИ
Номер в госреестре 92008-24
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ WR
Изготовитель XIYI CO., LTD, Китай
Год регистрации 2024
Срок свидетельства 27.04.2029
МПИ (интервал между поверками) до 300 °C - 3 года, свыше 300 °C до 800 °C - 2 года, свыше 800 °C - 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические WR (далее по тексту - преобразователи) предназначены для измерений температуры в различных производственных процессах. Преобразователи широко используются в нефтяной, химической промышленности, металлургии, электростанциях, легкой промышленности, пищевой промышленности, производстве цементных строительных материалов, газе, транспортировке природного газа и других областях.

Описание

Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или преобразователя, имеющего на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока от 4 до 20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART и/или в цифровом виде для передачи по протоколу FOUNDATION Fieldbus.

Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который накладывается сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

Преобразователи конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе (закрываются резьбовыми крышками и имеют резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления), который может комплектоваться ЖК индикатором (для модели WRKK). Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.

Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя НАRT-коммуникатор.

Преобразователи выпускаются в нескольких модификациях WRNK, WREK, WRFK, WRCK, WRNK2, WREK2, WRFK2, WRCK2 отличающихся метрологическими характеристиками, представленными в таблице 2, а также конструктивными особенностями.

Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».

Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа на рисунке 1.

Заводской (серийный) номер в виде цифрового кода наносится на корпус преобразователей методом гравировки или при помощи информационной таблички или наклейки.

Пломбирование преобразователей не предусмотрено. Конструкция перобразователей не предусматривает нанесение знака поверки на корпус преобразователя.

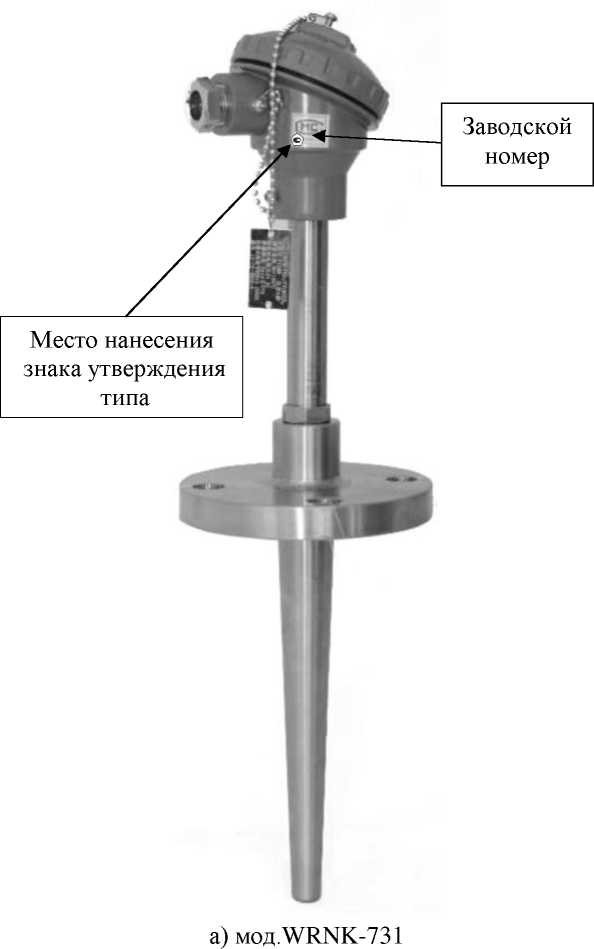

Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа

б) Mog.WRNK-741

Программное обеспечение

отсутствует

Технические характеристики

Метрологические характеристики представленны в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, C для модификаций: - WREK, WREK 2

от -40 до +800

- WRNK, WRNK 2

от -40 до +1100

- WRFK, WRFK2

от -40 до +750

- WRCK, WRCK2

от -40 до +350

Пределы допускаемой абсолютной погрешности измерений температуры, °C для модификаций: - WRNK (в диапазоне измерений от -40 до +1100)

±1,5

- WREK (в диапазоне измерений от -40 до +800)

±1,5

- WRFK (в диапазоне измерений от -40 до +750)

±1,5

- WRNK2 (в диапазоне измерений от -40 до +1100)

±2,5

- WREK2 (в диапазоне измерений от -40 до +800)

±2,5

- WRFK2 (в диапазоне измерений от -40 до +750)

±2,5

- WRCK (в диапазоне измерений от -40 до +350)

±2,5

- WRCK2 (в диапазоне измерений от -40 до +350)

±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Выходные сигналы, мА

от 4 до 20

Маркировка взрывозащиты

1 Ex ia IIC T6...T1 Gb X

1 Ex db IIC T6...T1 Gb X

Габаритные размеры, мм, не более - диаметр - высота

50

10000

Масса, кг, не более

8

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от -40 до +85 95 от 86 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч, не менее

18000

Знак утверждения типа

наносится на маркировочную табличку преобразователей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки преобразователей приведен в таблице 3.

Таблица 3 - Комплект поставки преобразователей

Наименование

Обозначение

Количество

Преобразователь температуры WR

-

1 шт.

Комплект монтажных принадлежностей и/или запасных частей

-

в соответствии с заказом

Руководство по эксплуатации

WR.001TO

1 экз.

Паспорт

WR.001.HC

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации WR.001.РЭ

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;

Q/XB 78032-2019 Стандарт предприятия изготовителя XIYI CO., LTD.
