| Номер в госреестре | 92009-24 |
| Наименование СИ | Датчики термоэлектрические |
| Обозначение типа СИ | Cai Huang Thermoelectricity |
| Изготовитель | ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики термоэлектрические Cai Huang Thermoelectricity (далее - датчики) предназначены для измерений средней мощности лазерного излучения.
Принцип действия датчиков основан на преобразовании термоэлектрическим преобразователем оптического сигнала в электрический с последующим выводом сигналов на вспомогательное устройство CHLP-P или на персональный компьютер, где сигнал, пропорциональный средней мощности лазерного излучения, выводится в виде значений в единицах Ватт.
Снятие результатов измерений с датчиков осуществляется при помощи вспомогательного устройства CHLP-P, выполненного в виде портативной консоли, или с помощью персонального компьютера (далее - ПК). Датчики могут быть подключены к ПК по интерфейсу USB.
Датчики, в зависимости от диапазона рабочих значений мощности, рабочего спектрального диапазона и диаметра приемной площадки, выпускаются в различных модификациях: G5F-GT-10; G5F-GT-10U; 2M-HQ-8; 40F-MA-19; 100F-CB-40; W300-CB-40; W15K-PT-55.
Конструктивно датчики представляют собой термоэлектрические преобразователи, выполненные в виде чувствительного элемента, преобразующего оптическое излучение в электрический сигнал. Изготавливаются в малогабаритных пластмассово-металлических корпусах со встроенным кабелем связи и разъемом на конце.
Совместно с датчиками для визуализации измеренного значения мощности лазерного излучения применяются вспомогательные устройства CHLP-P, возможно подключение датчиков по интерфейсу USB к ПК.
Для ограничения доступа внутрь корпуса произведено его пломбирование при помощи наклейки с пломбирующим эффектом.
Заводской номер датчика в виде последовательности цифр и букв наносится печатным способом на пластиковый шильдик, расположенный на соединительном кабеле для подключения к вспомогательному устройству или на соединительном кабеле, для подключения к ПК.
Общий вид датчиков, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1-2.
G5F-GT-10
G5F-GT-10U
W15K-PT-55
2M-HQ-8
40F-MA-19
100F-CB-40
W300-CB-40

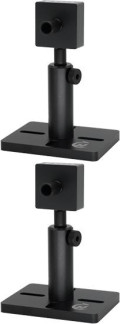

Рисунок 1 - Общий вид датчиков термоэлектрических Cai Huang Thermoelectricity
Место пломбирования
И ' В S.
Место нанесения заводского номера
СС RoHS М«О( tn
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок
Датчики термоэлектрические Cai Huang Thermoelectricity имеют встроенное программное обеспечение (далее - ПО), предназначенное для проведения и обработки результатов измерений, а также автономное ПО «CHLP», установленное на персональный компьютер, и ПО «CHLP-P» для портативной консоли. Программное обеспечение «CHLP» и «CHLP-P» используется для установки параметров входного лазерного излучения и отображения измерительной информации в цифровом виде.
Метрологически значимая часть встроенного ПО располагается в энергонезависимой памяти датчика, несанкционированное изменение ПО невозможно. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. В ПО «CHLP» и ПО «CHLP-P» метрологически значимая часть отсутствует.
Метрологически значимая часть ПО, встроенная в энергонезависимую память датчиков, защищена от несанкционированного доступа путем пломбирования датчиков.
Уровень защиты программного обеспечения, встроенного в энергонезависимую память датчиков, от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CHLP | CHLP-P |
| Номер версии (идентификационный номер) ПО, не ниже | Ver.2.0 | Ver.1.0 |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| G5F-GT-10 | G5F-GT-10U | 2M-HQ-8 | 40F-MA-19 | 100F-CB-40 | W300-CB-40 | W15K-PT-55 | |
| Рабочий спектральный диапазон, мкм | от 0,53 до 10,6 | ||||||
| Диапазон измерений средней мощности лазерного излучения, Вт | от 0,1 до 5,0 | от 0,1 до 5,0 | от 0,1 до 2,0 | от 0,1 до 40,0 | от 0,1 до 100,0 | от 0,3 до 300,0 | от 100 до 10000 |
| Пределы допускаемой относительной погрешности измерений средней мощности лазерного излучения, % | ± 5 | ± 5 | ± 5 | ± 5 | ± 10 | ± 10 | ± 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| G5F-GT-10 | G5F-GT-10U | 2M-HQ-8 | 40F-MA-19 | 100F-CB-40 | W300-CB-40 | W15K-PT-55 | |
| Допустимый спектральный диапазон, мкм | от 0,19 до 15 | от 0,19 до 25 | |||||
| Диапазон показаний средней мощности лазерного излучения, Вт | от 10040-6 до 5 | от 10040-6 до 5 | от 1040-3 до 2 | от 1040-3 до 40 | от 100-1Q-3 до 100 | от 0,3 до 300 | от 100 до 15000 |
Продолжение таблицы 3
| Наименование характеристики | Значение для модификации | ||||||
| G5F-GT-10 | G5F-GT-10U | 2M-HQ-8 | 40F-MA-19 | 100F-CB-40 | W300-CB-40 | W15K-PT-55 | |
| Разрешение, мВт | 0,005 | 0,005 | 0,5 | 0,5 | 5 | 15 | 1000 |
| Средняя максимальная плотность мощности, кВт/см2 | 1,5 | 1,5 | 0,5 | 20 | 0,05 | 20 | 6 |
| Максимальная плотность энергии, Дж/см2 | 0,3 | 0,3 | 0,25 | 0,15 | 0,3 | 0,3 | 0,3 |
| Диаметр приемной площадки, мм | 10 | 10 | 8 | 30 | 40 | 40 | 55 |
| Габаритные размеры, ШхГхВ, мм, не более | 43x43x19 | 43x43x19 | _ | 65x65x50 | 100x100x80 | 85x85x35 | _ |
| Габаритные размеры (Д x Г), мм, не более | _ | _ | 22,0x16,5 | _ | _ | _ | 170x82 |
| Масса, кг, не более | 0,2 | 0,2 | 0,2 | 0,35 | 0,5 | 1,0 | 5,0 |
| Условия эксплуатации: - Температура окружающей среды, °С - Относительная влажность воздуха, %, не более - Атмосферное давление, мм рт. ст. | от +15 до +35 90 от 700 до 820 | ||||||
наносится на титульный лист Руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик термоэлектрический | Cai Huang Thermoelectricity | 1 шт. |
| Кабель USB* | - | 1 шт. |
| Портативная консоль* | CHLP-P | 1 шт. |
| USB-носитель с программным обеспечением CHLP 2.0* | - | 1 шт. |
| Кейс для хранения* | - | 1 шт. |
| Стойка и подставка для крепления к оптическому столу* | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * По требованию заказчика | ||
приведены в руководстве по эксплуатации «Датчики термоэлектрические Cai Huang Thermoelectricity. Руководство по эксплуатации», раздел VIII «Методы измерения мощности лазерного излучения термоэлектрическими датчиками».
Приказ Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 1896 «Об утверждении государственной поверочной схемы для средств измерений средней мощности и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм»;
Стандарт предприятия ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай.
