| Номер в госреестре | 92010-24 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | ФСТ-06 |
| Изготовитель | НПОДО "ФАРМЭК", Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 05.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности ФСТ-06 (далее - сигнализаторы) предназначены для автоматических непрерывных измерений объемной доли природного газа (CEU), объемной доли сжиженного газа (Сз11«), объемной доли углекислого газа (СО), массовой концентрации угарного газа (СО?) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.
Область применения - жилищно-коммунальное хозяйство.
Принцип действия сигнализаторов основан на каталитическом окислении горючих газов и паров жидкостей на поверхности чувствительности элемента сенсора, преобразовании и анализе выделяющейся в процессе реакции теплоты в электрический сигнал и регистрации изменения тока электрохимического сенсора при воздейс твии на него оксидом углерода.
Конструктивно сигнализатор состоит из блока сигнализатора загазованности ФС'Г-06 (далее БСГ) и блока питания, реле, интерфейсов БР1ТИ ФСТ-06 (далее БПРИ).
БСГ обеспечивает:
автоматический непрерывный контроль наличия следующих газов в воздухе помещения (в зависимости от установленного газо-чувствительного сенсора): СНд (метан), или СзНя (пропан), или СО (оксид углерода), или СНл/СО (метан и оксид углерода) одновременно, или СОз (диоксид углерода);
защиту сенсоров метана, пропана от газовой перегрузки;
световую и звуковую сигнализацию о превышении пороговой концентрации контролируемого компонента или температуры, световую и звуковую сигнализацию неисправности сенсора, световую сигнализацию о наличии питания;
сброс в исходное состояние и перекшочение в режим тестирования пороговых устройств, путем нажатия кнопки управления;
управление реле и интерфейсами, установленными в БПРИ;
наличие USB интерфейса для настройки, программирования БСГ (разъем micro USB), возможност ь питания как БСГ, так и Б11РИ от стандартного зарядного устройства.
Способ подачи контролируемой среда на газочувствигельный сенсор - диффузионный. БПРИ сигнализатора обеспечивает (содержит в своем составе): нит-анис БПРИ и БСГ сигнализатора;
силовое статическое реле (сухой контакт) для управления исполнительными устройствами;
схему управления импульсным клапаном;
сигнальное реле для подюпочения к прибору охранно-пожарной сиптштизации (01IC); возможна установка дополнительного модуля для подключения разЛгЫНпет^ё^одггых и беспроводных интерфейсов типа радиоинтерфейс Z-wave, рад
•АРМЭК s /Я
БСГ ФСТ-06 функционирует под управлением встроенного программного обеспечения (далее ПО). При программировании микроконтроллера БСГ устанавливают защиту ПО, которая не позволяет прочитать и модифицировать код программы. Номер версии, цифровой идентификатор и алгоритм цифрового идентификатора программного обеспечения выводятся на экран компьютера при подключении.
Дата изготовление сигнализаторов указывается в паспорте
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
| Наименование | Значение |
| Номинальное значение порога срабатывания сигнализации при контроле: объемной доли СНд, % (в %НКПР‘) объемной доли СзНк, % (в %НКПР‘) массовая концентрация СО, мг/м3 объемной доли СОг, % | 0,44(10,00) 0,17(10,00) 30 0,4 |
| Пределы допускаемой абсолютной погрешности при срабатывании сигнализации при контроле: объемной доли СНд, % объемной доли СзНв, % массовая концентрация СО, mt/mj объемной доли СОг, % | ±0,22 ±0,08 ±15 ±0,10 |
| Время срабатывания сигнализации с, не более, при контроле: объемной доли СН4, % объемной доли СзНв, % массовая концентрация СО, мг/м3 объемной доли СОг, % | 15 20 60 150 |
‘-Нижний концентрационный предел распространения пламени (НКПР)
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2
| Наименование | Значение |
| 1 | 2 |
| Габаритные размеры, мм, не более | 115x105x60 |
| Масса, кг, не более | 0,7 |
| Потребляемая мощность, В-А, не более | 2,5 |
| Время прогрева, с, не более | 130 |
| Диапазон напряжения питания от сети переменного тока номинальной частотой 50 Гц, В |
Лродолжение таблицы 2
| 1 | 2 |
| Диапазон напряжения питания от источника постоянного тока, В | от 10 до 25 |
| Номинальное напряжение питания БСГ через USB разьсм, В | 5 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность окружающего воздуха при температуре 25 °C, %, не более | от минус 10 до 50 98 |
| Ток, коммутируемый силовым реле, А, не более | 3 |
| Номинальное напряжение, коммутируемое силовым реле, В | 230 |
| Напряжение, управления импульсным клапаном, В | 30* |
| Степень защиты, обеспечиваемая оболочкой, поГОС'Г 14254-2015 | IP30 |
*Во:<можность yciaHOBKH пользованием в диапазоне от 10 до 32 В
Таблица 3
| 11аимснование | Количество |
| БСГ ФСТ-06 | 1 |
| БИРИ ФСТ-06 | 1 |
| Крышка декоративная | 1 |
| Шнур для подключения клапана | по заказу |
| Шнур питания | 1 |
| Крепежный комплект | 1 |
| Паспорт 100162047.043 НС | 1 |
| Упаковка | 1 |
| Импульсный клапан с ручным взводом DN 15, DN20 или DN 25 | по заказу |
Мес то нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па титульный лист паспорта.
Иоверка осуществляется по МРБ МП.3759-2023 «Система обеспечения единства измерений Республики Беларусь. Сигнализаторы загазованности ФСТ-06. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100162047.043-2023 «Сигнализатор загазованности ФСТ-06.
Технические условия»;
технический регламент Таможенного союза «О безопасности низковольтного
оборудования» (ГР ТС 004/2011);
технический регламент Таможенного союза технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.3759-2023 «Система обеспечения единства измерений Республики Беларусь. Сигнализаторы загазованности ФСТ-06. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4________________________________________
Наиме! 1 ование и тип средств поверки
Термогигрометр testo-625______________________________________________________
Стандартный образец состава газовых смесей (далее - СО): СНд - воздух, 1 разряда, СзНй- воздух, 1 разряда, воздух класса 0 по ГОСТ 17433-80, СОз- воздух 1 разряда, СО - воздух 1 разряда__________________________________________________
Секундомер электронный, тип ИНТЕГРАЛ С-01
Ротаметр РМ-А-0,063ГУЗ, ГОСТ 13045_____________________________________
Вентиль точной регулировки ВТР, АПИ4.463.002______________________________
Трубка поливинилхлоридная (ПВХ),
Барометр-анероид БАММ-1_____________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характерис тик с требуемой точностью.
Идентификация программного обеспечения:
Идентификационные данные программного обеспечения (ПО) представлены в таблице 5.
Таблица 5 Идентификационные данные ПО БСГ. Алгоритм вычисления цифрового идентификатора: CRC-16.
| Тип БСГ | Номер версии | Цифровой идентификатор |
| БСГ ФСТ-06.0 СН4 | 1.21 | 0хЕ129 |
| БСГ ФСТ-06.0 СО | 1.21 | 0х062Е |
| БСГ ФСТ-06.0 СЗН8 | 1.31 | 0хВ09Е |
| БСГ ФСТ-06.0 СО2 | 1.31 | 0x0DB8 |
| БСГ ФСТ-06.1 СО | 1.21 | 0х728С |
| БСГ ФСТ-06.1 СН4/СО | 1.31 | 0x1040 |
| БСГ ФСТ-06.2 СН4 | 1.21 | 0x803F |
| БСГ ФСТ-06.2 СО | 1.32 | 0x06747 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: сигнализаторы загазованности ФСТ-06 соответствуют требованиям ТУ BY 100162047.043-2023, ТР ТС 004/2011, ТР ТС 020/2011.
Производи!ель средств измерений
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК»
г. Минск, ул. Жилуновича, 2В; каб. 13-31 (2 этаж)
220026, г. Минск, Республика Беларусь,
Телефон:+375 17 252-22-11
факс:+375 17 252-22-11
e-mail: remont@pharmec.by
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 листе. /
Заместитель директора БелГИМ Ю.В. Козак

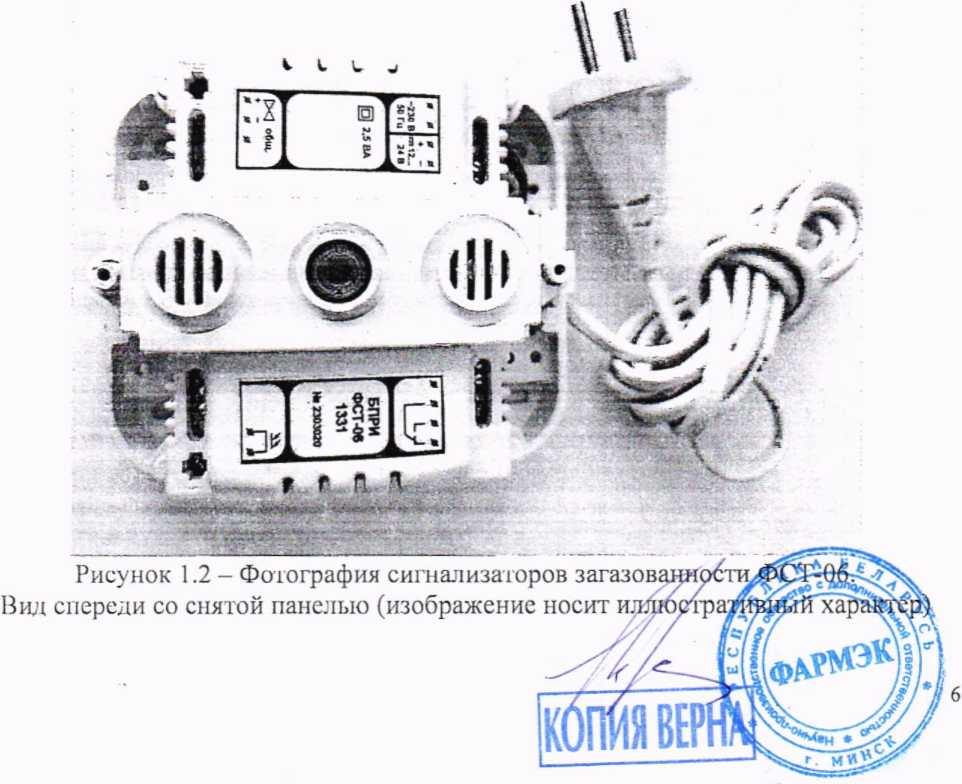

Приложение 1 (обязательное) Фотографии общего вида средств измерений

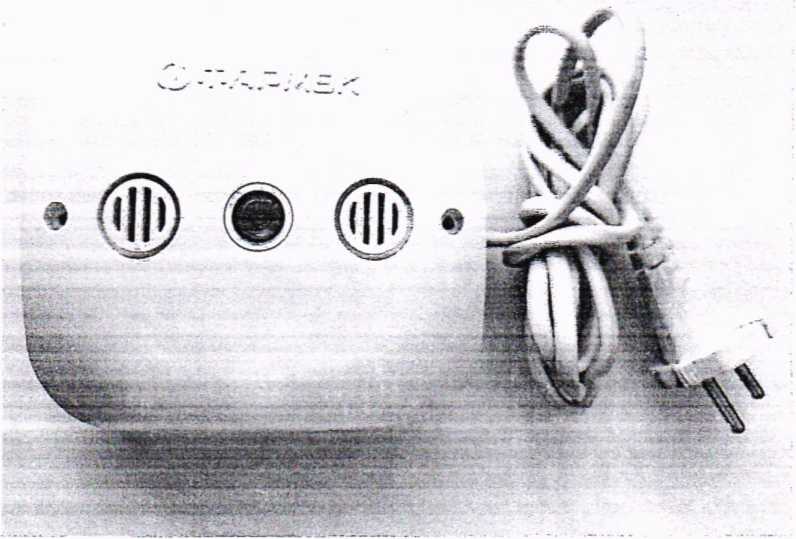

Рисунок 1.1 - Фотография сигнализаторов загазованнос ти ФСТ-06. Вид спереди

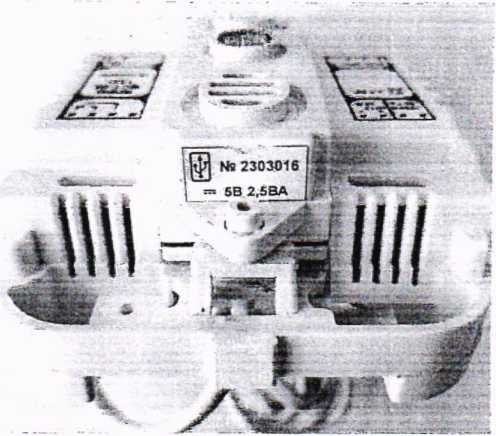

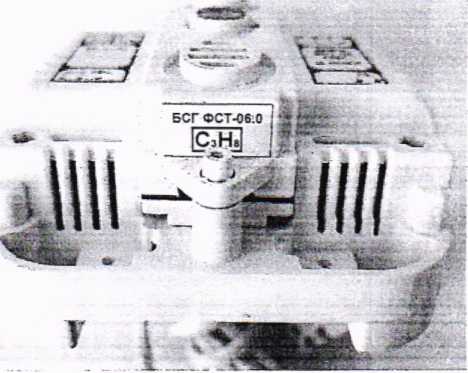

Рисунок 1.3 - Фотографии общего вида сигнализаторов загазованности ФСТ-06 (изображение носит иллюстративный характер)
СИГНАЛИЗАТОР ЗАГАЗОВАННОСТИ ФСТ-ОС
»* 2301020 ГПГ Z1SCPAPM3K
IP 30 COL VLz Сшило
ФАРМЭК

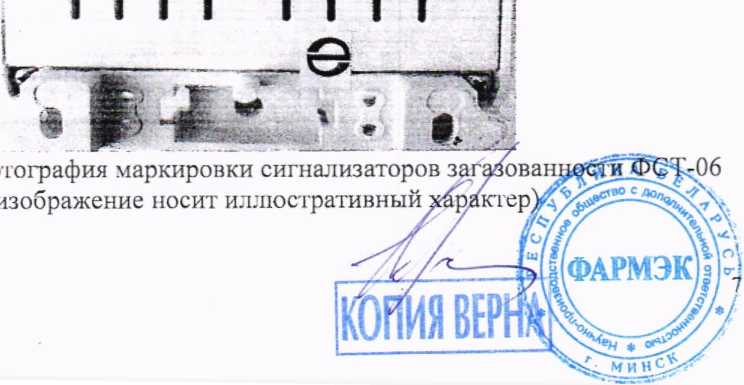

ография маркировки сигнализаторов загазован зображение носит иллюстративный ^рактер)^
Приложение 2 (обязательное)

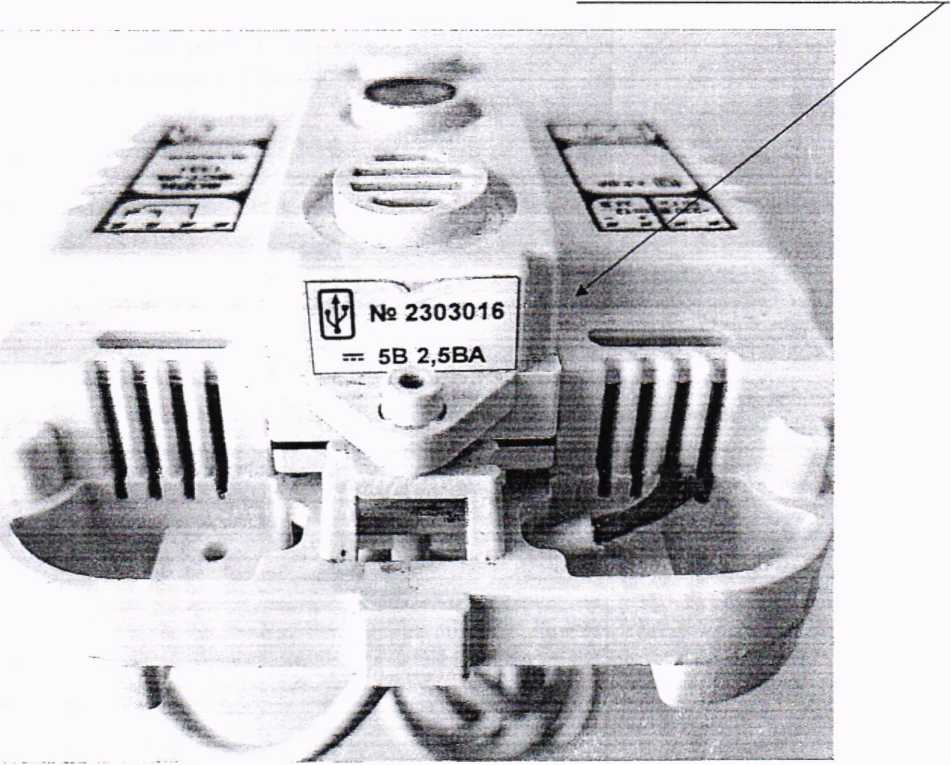

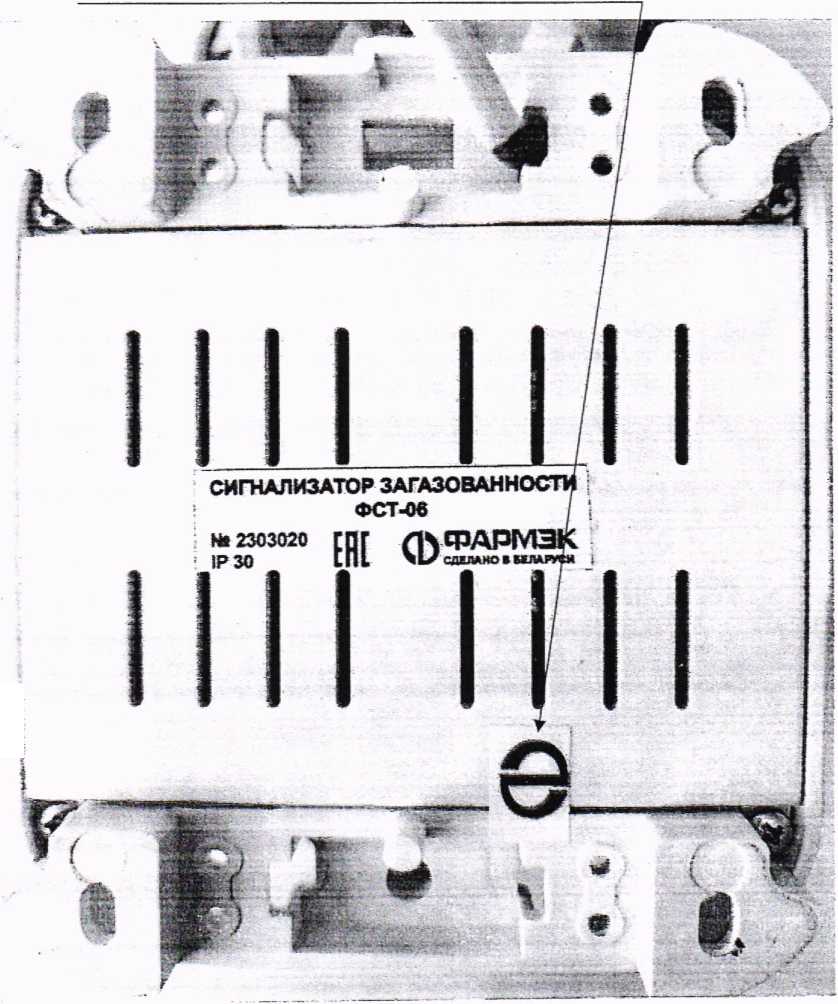

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
Приложение 3 (обязательное)
Схема пломбировки от несанкционированного доступа Место пломбировки от несанкционированного
