| Номер в госреестре | 92013-24 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | AIST |
| Изготовитель | MATATAKITOYO TOOL CO., LTD., Тайвань |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные AIST (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700,16036980, 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR и 161462000 имеют нанесенные на корпус основную и на рукоятку нониусную шкалы. Ключи модификаций 16132015, 16133060, 16134200, 161362000 и 161363000 имеют основную и нониусную шкалы, расположенные на рукоятке. Ключи модификаций 16012030, 16013100, 16014200 и 16014320 имеют только основную шкалу. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют три варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций 16012030, 16013100, 16014200, 16014320, 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700,16036980, 16132015, 16133060, 16134200, 161362000, 161363000 и 161462000, в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR и в виде съемной насадки с жестко прикреплённым торцевым присоединительным квадратом для модификаций 161363000 и 160263000PR.
Ключи модификаций 160251500PR, 160261500PR, 160262000PR, 161362000 и 161462000 выполнены в виде двух составных частей, которые соединяются между собой при помощи пружинного фиксатора.
Ключи модификаций 161363000 и 160263000PR выполнены в виде трех составных частей, также соединяющихся между собой при помощи пружинного фиксатора. Модификация 160261500 поставляется в комплекте с удлинительной трубой c механическим фиксатором.
Ключи выпускаются в 42 модификациях: 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700, 16036980, 160900301, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR, 161462000, 16132015, 16133060, 16134200, 161362000, 161363000, 16012030, 16013100, 16014200, 16014320, которые отличаются диапазоном и пределом допускаемой относительной погрешности измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом головки.
В модификациях ключей, имеющих возможность работы против часовой стрелки, смена направления нагружения не приводит к смене направления деформации предельного механизма.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки или методом печати на заводской наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных AIST представлен на рисунках 1 - 13.
Рисунок 1 - Общий вид ключей моментных предельных AIST модификаций 16012030, 16013100, 16014200, 16014320
Рисунок 2 - Общий вид ключей моментных предельных AIST модификаций 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR
Место указания заводского номера
Рисунок 3 - Общий вид ключей моментных предельных AIST модификаций 160251500PR, 160261500PR, 160262000PR
Место указания заводского номера
Рисунок 4 - Общий вид ключей моментных предельных AIST модификации 160263000PR
Место указания заводского номера
Рисунок 5 - Общий вид ключей моментных предельных AIST модификаций 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980

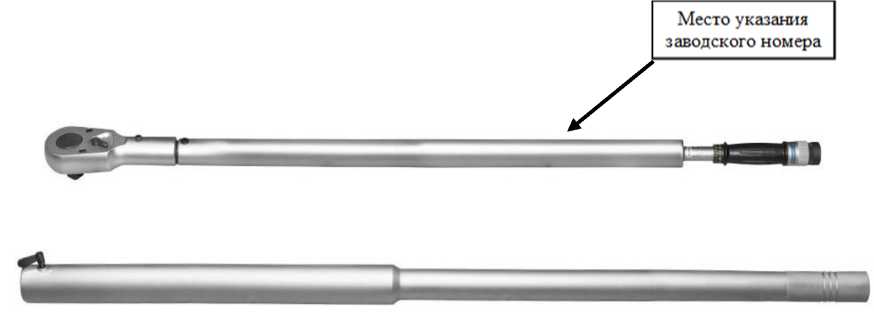

Рисунок 6 - Общий вид ключей моментных предельных AIST модификации 160261500
Рисунок 7 - Общий вид ключей моментных предельных AIST модификаций 16032025, 16033110, 16034210, 16034350, 16035450, 16035700,16036980
Рисунок 8 - Общий вид ключей моментных предельных AIST модификаций 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8
Место указания заводского номера
Рисунок 9 - Общий вид ключей моментных предельных AIST модификации 16090350PR
Рисунок 10 - Общий вид ключей моментных предельных AIST модификаций 16132015, 16133060, 16134200
Место указания заводского номера
Рисунок 11 - Общий вид ключей моментных предельных AIST модификации 161362000

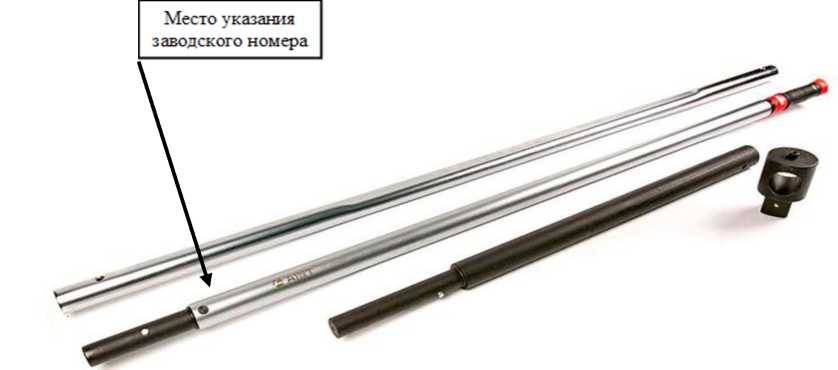

Рисунок 12 - Общий вид ключей моментных предельных AIST модификации 161363000
Место указания заводского номера
Рисунок 13 - Общий вид ключей моментных предельных AIST модификации 161462000
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | |
| По часовой стрелке | Против часовой стрелки | |||
| 16012030 | от 6 до 30 | 2 | ±4 | - |
| 16013100 | от 20 до 100 | 5 | ||
| 16014200 | от 40 до 200 | 10 | ||
| 16014320 | от 60 до 320 | 20 | ||
| 16022005PR | от 1 до 5 | 0,05 | ±4 | ±6 |
| 16022030PR | от 6 до 30 | 0,2 | ||
| 16023110PR | от 20 до 110 | 0,5 | ||
| 16024210PR | от 40 до 210 | 1 | ||
| 16024350PR | от 70 до 350 | 1 | ||
| 160251500PR | от 300 до 1500 | 10 | ||
| 16025450PR | от 75 до 450 | 2,5 | ||
| 16025800PR | от 100 до 800 | 5 | ||
| 160261500PR | от 300 до 1500 | 10 | ||
| 160262000PR | от 400 до 2000 | 10 | ||
| 160263000PR | от 600 до 3000 | 10 | ||
| 16022030 | от 6 до 30 | 0,2 | ±4 | - |
| 16023110 | от 20 до 110 | 0,5 | ||
| 16024210 | от 40 до 210 | 1 | ||
| 16024350 | от 70 до 350 | 1 | ||
| 16025500 | от 100 до 500 | 2,5 | ||
| 16025700 | от 140 до 700 | 2,5 | ||
| 160261500 | от 300 до 1500 | 10 | ||
| 16026980 | от 140 до 980 | 7 | ||
| 16032025 | от 5 до 25 | 0,1 | ||
| 16033110 | от 20 до 110 | 0,5 | ||
| 16034210 | от 42 до 210 | 1 | ||
| 16034350 | от 70 до 350 | 1 | ||
| 16035450 | от 65 до 450 | 1 | ||
| 16035700 | от 140 до 700 | 2,5 | ||
| 16036980 | от 140 до 980 | 3,5 | ||
| 16090030-1 | от 6 до 30 | 0,2 | ||
| 16090110-1 | от 20 до 110 | 0,5 | ||
| 16090110-2 | от 20 до 110 | 0,5 | ||
| 16090210-2 | от 40 до 210 | 1 | ||
| 16090210-8 | от 40 до 210 | 1 | ||
| 16090350PR | от 70 до 350 | 1 | ±4 | ±6 |
| 16132015 | от 3 до 15 | 0,4 | ||
| 16133060 | от 10 до 60 | 0,5 | ||
| 16134200 | от 40 до 200 | 1 | ||
Продолжение таблицы 1
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента | |
| По часовой стрелке | Против часовой стрелки | |||
| 161362000 | от 400 до 2000 | 10 | ±4 | ±6 |
| 161363000 | от 600 до 3000 | 20 | ||
| 161462000 | от 400 до 2000 | 10 | ||
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата/ внутреннего прямоугольника, мм | Длина, мм, не более | Масса, кг, не более |
| 16012030 | 6,35 | 323 | 0,7 |
| 16013100 | 9,5 | 439 | 0,9 |
| 16014200 | 12,7 | 530 | 1,5 |
| 16014320 | 12,7 | 605 | 1,8 |
| 16022005PR | 6,35 | 210 | 0,4 |
| 16022030PR | 6,35 | 230 | 0,5 |
| 16023110PR | 9,5 | 435 | 1,2 |
| 16024210PR | 12,7 | 495 | 1,5 |
| 16024350PR | 12,7 | 560 | 1,7 |
| 160251500PR | 19 | 1699 | 10,4 |
| 16025450PR | 19 | 820 | 3,3 |
| 16025800PR | 19 | 997 | 7,1 |
| 160261500PR | 25,4 | 1750 | 11,5 |
| 160262000PR | 25,4 | 2211 | 12,7 |
| 160263000PR | 38,1 | 3680 | 26,0 |
| 16022030 | 6,35 | 295 | 0,8 |
| 16023110 | 9,5 | 385 | 1,0 |
| 16024210 | 12,7 | 535 | 1,7 |
| 16024350 | 12,7 | 650 | 2,6 |
| 16025500 | 19 | 865 | 3,7 |
| 16025700 | 19 | 1092 | 6,0 |
| 160261500 | 25,4 | 1750 | 11,6 |
| 16026980 | 25,4 | 1230 | 6,7 |
| 16032025 | 6,35 | 280 | 0,6 |
| 16033110 | 9,5 | 360 | 0,9 |
| 16034210 | 12,7 | 470 | 1,4 |
| 16034350 | 12,7 | 630 | 2,4 |
| 16035450 | 19 | 850 | 3,7 |
| 16035700 | 19 | 1078 | 5,7 |
| 16036980 | 25,4 | 1222 | 6,0 |
| 16090030-1 | 9x12 | 280 | 0,8 |
Продолжение таблицы 2
| Модификация | Размер присоединительного квадрата/ внутреннего прямоугольника, мм | Длина, мм, не более | Масса, кг, не более |
| 16090110-1 | 9x12 | 355 | 1,0 |
| 16090110-2 | 14x18 | 360 | 1,0 |
| 16090210-2 | 14x18 | 505 | 1,5 |
| 16090210-8 | 14x18 | 505 | 1,5 |
| 16090350PR | 14x18 | 526 | 1,5 |
| 16132015 | 6,35 | 202 | 0,3 |
| 16133060 | 9,5 | 430 | 1,1 |
| 16134200 | 12,7 | 515 | 1,4 |
| 161362000 | 25,4 | 2165 | 13,4 |
| 161363000 | 38,1 | 3340 | 23,0 |
| 161462000 | 25,4 | 2200 | 13,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | AIST | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 9:
- «Порядок работы» «Ключи моментные предельные AIST мод. 16012030, 16013100, 16014200, 16014320. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные AIST мод. 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16090350PR. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные AIST мод. 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные AIST мод. 16032025, 16033110, 16034210, 16034350, 16035450, 16035700, 16036980. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные AIST мод. 16132015, 16133060, 16134200, 161362000, 161363000. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные AIST мод. 161462000. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные AIST».
