| Номер в госреестре | 92019-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти оперативная |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская область, г. Щелково |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти оперативная (далее -СИКН) предназначена для измерений массы нефти прямым методом динамических измерений и показателей качества нефти, поступающей в Акционерное общество «Рязанская нефтеперерабатывающая компания» (АО «РНПК») из магистральных нефтепроводов Публичного акционерного общества «Транснефть» (ПАО «Транснефть»).
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью расходомеров массовых. Выходные электрические сигналы преобразователей массового расхода поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой измерительную систему целевого назначения, спроектированную для конкретного объекта и состоящую из блока измерительных линий и системы сбора, обработки информации и управления.
Блок измерительных линий СИКН состоит из трех рабочих измерительных линий и одной контрольно-резервной измерительной линии.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее измерительные компоненты.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Расходомеры массовые Promass (модификации Promass 300) (далее - РМ) | 68358-17 |
| Преобразователи давления AUTROL мод. APT3200 | 37667-13 |
| Преобразователи давления измерительные 3051 | 14061-10 |
| Комплекс измерительно-вычислительный ИМЦ-07 (далее - ИВК) | 53852-13 |
Для местных измерений давления нефти применяются показывающие средства измерений давления утвержденного типа.
СИКН обеспечивает выполнение следующих основных функций:
- измерения массового расхода нефти прямым методом динамических измерений и вычисления массы брутто нефти за установленные интервалы времени отдельно по каждой измерительной линии и по СИКН в целом;
- накопление, хранение и отображение в системе сбора, обработки информации и управления значений массы измеренной нефти за отдельные периоды (2 часа, сутки, смена, месяц, год);
- автоматические измерения давления нефти;
- проведение поверки и контроля метрологических характеристик РМ с применением передвижной поверочной установки;
- проведение контроля метрологических характеристик рабочих РМ с использованием контрольно-резервного РМ, применяемого в качестве контрольного;
- ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль основных технологических параметров работы СИКН, их индикация и сигнализация нарушений установленных границ;
- учет и формирование журнала событий СИКН;
- регистрация результатов измерений количества нефти, их хранение и передача в систему верхнего уровня, формирование отчетов;
- защита информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Единичный экземпляр СИКН имеет заводской № 741.
Заводской номер СИКН нанесен методом металлографики на маркировочную табличку, установленную на технологическом блоке СИКН. Возможность нанесения знака поверки на СИКН не предусмотрена.

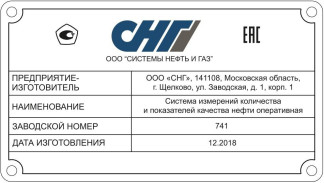

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
ООО "СИСТЕМЫ НЕФТЬ И ГАЗ”
| ПРЕДПРИЯТИЕ-
