| Номер в госреестре | 92021-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | QTLD |
| Изготовитель | Q&T INSTRUMENT CO., LTD, КНР |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные QTLD (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из первичного электромагнитного преобразователя расхода (далее - ППР) и электронного преобразователя с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений (далее - ЭП), смонтированных в едином моноблоке (компактное исполнение).
ППР состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ЭП обеспечивает прием и обработку сигнала от ППР и в зависимости от исполнения формирует выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.
К расходомерам данного типа относятся расходомеры модели: QTLD631231GAB с серийными номерами: 22100770, 22100771, 22100772, 22100773, 22100774, 22100776, 22100777, 22100778, 22100779, 22100780.
Серийный номер в цифровом формате наносится типографским способом на этикетку, закрепляемую на корпусе ППР, а также методом лазерной гравировки на табличку, закрепляемую на корпусе ЭП.
Общий вид расходомеров представлен на рисунке 1.
Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование расходомеров не предусмотрено.

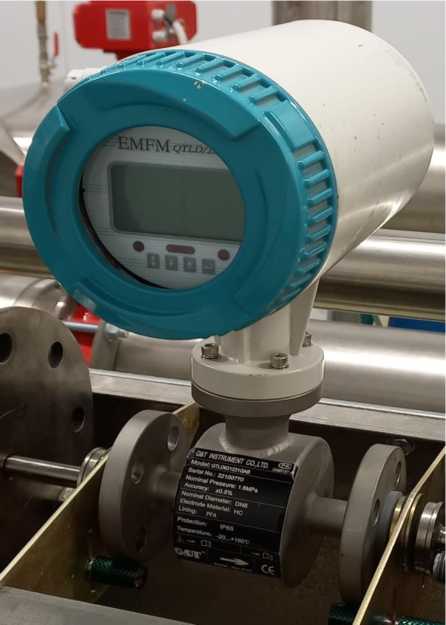

Рисунок 1 - Общий вид расходомеров электромагнитных QTLD
inal Diameter: DN6 rode Material: нс ig= PFA
Protection: IP®5
lampaneur*. -20 *1вО'
/ОЛТ INSTRUMENT СО.,LTD. .,^ч, ' Model: QTLD631231GAB
V Serial No.: 22100780
I NominaJ^ressure: 1 6MPa ■■■ hcanfcf. *0.5% M
Место нанесения серийного номера
Место нанесения знака утверждения типа

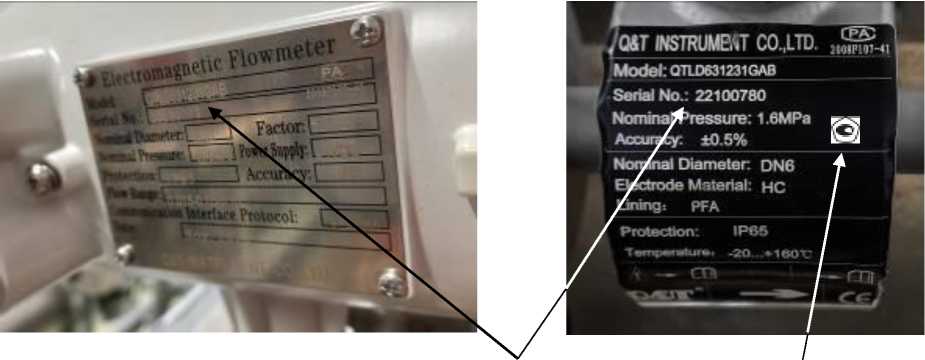

Рисунок 2 - Места нанесения серийного номера и знака утверждения типа
Расходомеры имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее следующие функции:
- обработку измерительной информации;
- индикацию результатов измерений;
- формирование выходных сигналов;
- настройку и диагностику аппаратной части расходомеров.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MAG9 K4CH |
| Номер версии (идентификационный номер) ПО | V8.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода (Ду), мм | 6 |
| Диапазон измерений объемного расхода, м3/ч | от 0,015 до 0,5 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % при скорости потока v, м/с: 10 > v > 0,5 0,15 < v < 0,5 | ±0,5 ±(0,5+0,2/ v) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное рабочее давление, МПа | 1,6 |
| Выходные сигналы: токовый, мА частотный, Гц | от 4 до 20 от 0 до 5000 |
| Температура окружающей среды, °С | от -20 до +60 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Относительная влажность, %, не более | 95 (при температуре 35 °С) |
| Параметры электрического питания, В: напряжение постоянного тока | от 20 до 36 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 200 250 332 |
| Масса, кг, не более: | 5 |
наносится на этикетку ППР и на паспорт методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | QTLD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Работа преобразователя» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
