| Номер в госреестре | 92030-24 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | Eurotank ET-39-6 |
| Изготовитель | Eurotank OY, Финляндия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны Eurotank ET-39-6 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепов-цистерн Eurotank ET-39-6 зав. №№ YF912V24SB5049685, YF912V24SB5049871, YF912V24SB5049873, YF912V24SB5049680, YF912V24SB5049681 и схема пломбировки представлены на рисунках 1-2.

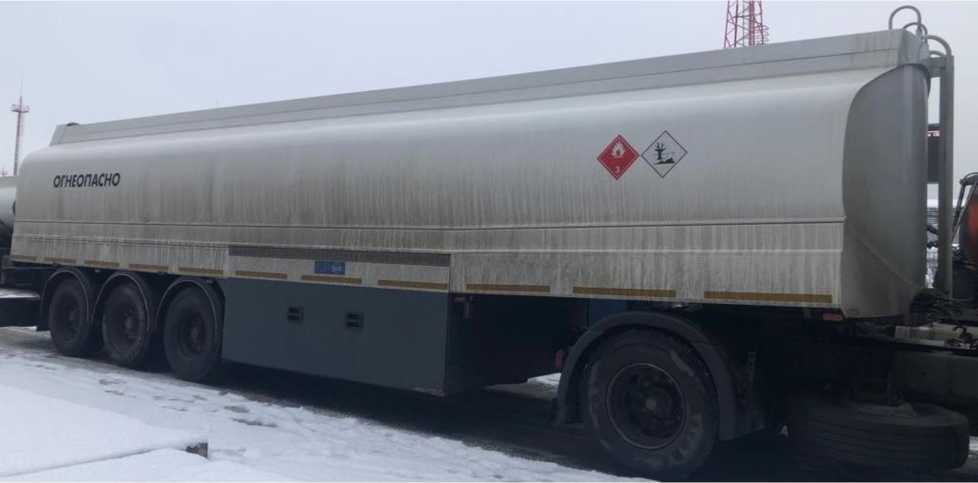

Рисунок 1 - Общий вид полуприцепов-цистерн Eurotank ET-39-6
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2:
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | YF912V24SB5049871, YF912V24SB5049873 | YF912V24SB5049685, YF912V24SB5049680, YF912V24SB5049681 |
| Номинальная вместимость, дм3 1 секция, дм3 2 секция, дм3 3 37 з з 37 3 секция, дм 4 секция, дм3 5 секция, дм3 6 секция, дм3 | 39000 6000 7000 4000 8000 7000 7000 | 39000 6000 7000 3000 10000 7000 6000 |
| Количество секций, шт. | 6 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 | |
| Снаряженная масса, кг, не более | 5700 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 11450 2500 3280 | |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 | |
Наносится на титульный лист паспорта типографским способом.
| Таблица 2 - Комплектность средства изме | рений | ||
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | Eurotank ET-39-6 | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
Приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
