| Номер в госреестре | 92031-24 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Sanding |
| Изготовитель | SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Sanding (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся цветные жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К средствам измерений данного типа относятся тахеометры электронные Sanding модификаций: Arc 5 Pro, Arc 6, Arc 7, Arc 9, Arc 10, CTS-661R10, STE-661R10, CTS-662R10, STE-662R10, CTS-632R10M, которые отличаются внешним видом, метрологическими и техническими характеристиками.
Пломбирование крепёжных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-числовом формате указывается методом печати на лицевой стороне тахеометра. Обозначение типа указывается на боковой панели тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.
электронных Sanding с
местом расположения заводского
Общий вид тахеометров
номера представлен на рисунке 1.

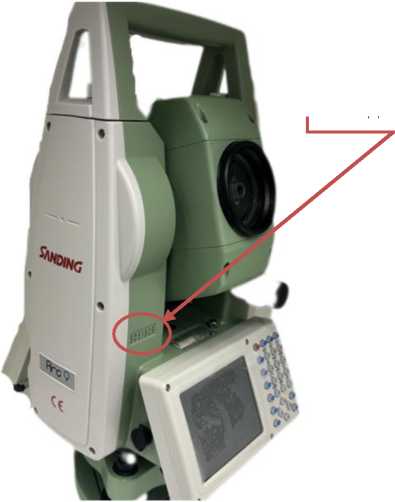

Место расположения заводского номера

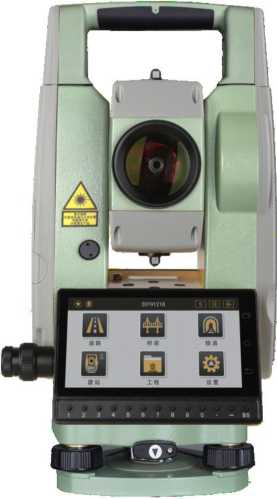

б) - модификация Arc 10

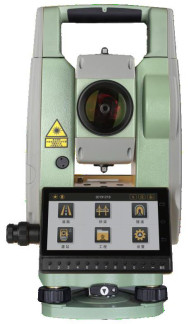

а) - модификации Arc 5 Pro, Arc 6, Arc 7, Arc 9
в) - модификация CTS-661R10, модификация STE-661R10, модификация CTS-662R10, модификация STE-662R10, модификация CTS-632R10M
Рисунок 1 - Общий вид тахеометров электронных Sanding
Тахеометры имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), «WinTS» и «Survey Star» устанавливаемое на тахеометр.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентифика ционные данные (признаки) | Модификация | Идентификаци онное наименование ПО | Номер версии (идентификационный номер ПО) | Алгоритм вычисления цифрового идентификатора |
| Значение | Arc 5 Pro | ВПО | не ниже 20210901 | - |
| Arc 6 | не ниже 220715 | - | ||
| Arc 7 | WinTS | не ниже 5/2021.12.16 | - | |
| Arc 9 | - | |||
| Arc 10 | Survey Star | не ниже 1.20.220617 | - | |
| CTS-632R10M | ВПО | не ниже 007-22.06.21-005 | - | |
| CTS-661R10 | не ниже 220622&043 | - | ||
| CTS-662R10 | - | |||
| STE-661R10 | - | |||
| STE-662R10 | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | Arc 5 Pro |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 500 м включ. - в диапазоне измерений расстояний св. 500 до 1000 м | ±2<2+240-6Ъ) ±2<3+240-6Ъ) ±2<5+340-6ъ) |
| Наименование характеристики | Значение |
| Модификация | Arc 5 Pro |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 500 м включ. - в диапазоне измерений расстояний св. 500 до 1000 м | 2+240’6'L 3+240-6Ъ 5+340-6Ъ |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | Arc 6 |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 800 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 800 м | ±2<2+240-6Ъ) ±2<3+240-6Ъ) ±2<5+340-6ъ) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 800 м | 2+240-6Ъ 3+240-6Ъ 5+340-6Ъ |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | Arc 7 | Arc 9 |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 | |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 | ±2 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 | 1 |
| Наименование характеристики | Значение | |
| Модификация | Arc 7 | Arc 9 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 1000 м | ±2'(2+240’6Ъ) ±2<3+240-6Ъ) ±2<5+340-6ъ) | ±2-(1+1-1Q-6-L) ±2<3+240-6Ъ) ±2<5+340-6ъ) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 1000 м | 2+240-6Ъ 3+240-6Ъ 5+340-6Ъ | 1+140-6Ъ 3+240-6Ъ 5+340-6Ъ |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | ||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | Arc 10 |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: | ±2<2+240-6Ъ) ±2<3+240-6ъ) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя | 2+240’6,L 3+240-6Ъ |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | CTS-661R10 | STE-661R10 | CTS-662R10 | STE-662R10 |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 | |||
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±2 | ±4 | ||
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 1 | 2 | ||
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 600 м включ. - в диапазоне измерений расстояний св. 600 до 1000 м | ±2-(1+1-10-6-L) ±2<3+240-6Ъ) ±2<5+240-6Ъ) ±2<10+240-6Ъ) | ±2<2+240-6Ъ) ±2<3+240-6Ъ) ±2<5+240-6Ъ) ±2<10+240-6Ъ) | ||
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 300 м включ. - в диапазоне измерений расстояний св. 300 до 600 м включ. - в диапазоне измерений расстояний св. 600 до 1000 м | 1+140-6Ъ 3+240-6Ъ 5+240-6Ъ 10+240-6Ъ | 2+240’6,L 3+240-6Ъ 5+240-6Ъ 10+240-6Ъ | ||
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | ||||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | CTS-632R10M |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем (1 призма) - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±4 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 2 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 100 м включ. - в диапазоне измерений расстояний св. 100 до 1000 м | ±2<2+240-6Ъ) ±2<3+240-6Ъ) ±2<5+340-6ъ) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - с призменным отражателем (1 призма) - без отражателя: - в диапазоне измерений расстояний от 1,5 до 100 м включ. - в диапазоне измерений расстояний св. 100 до 1000 м | 2+240-6Ъ 3+240-6Ъ 5+240-6Ъ |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. Примечание - где L - измеряемое расстояние, мм | |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Arc 5 Pro | Arc 6 | Arc 7 | Arc 9 | Arc 10 |
| Дискретность измерений: - углов, секунда1) - расстояний, мм | 1 1 | ||||
| Наименьшее расстояние визирования, не более | 1,5 | ||||
| Увеличение зрительной трубы, крат | 30 | ||||
| Диаметр входного зрачка зрительной трубы, мм | 45 | ||||
| Угловое поле зрения зрительной трубы, не менее | 1°30‘ | ||||
| Пределы допускаемой погрешности компенсации компенсатора, секунда | ±1 | ||||
| Цена деления круглого установочного уровня, минута/ 2 мм | 8 | ||||
| Наименование характеристики | Значение | ||||
| Модификация | Arc 5 Pro | Arc 6 | Arc 7 | Arc 9 | Arc 10 |
| Напряжение источника питания постоянного тока, В | 7,4 | ||||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +50 | ||||
| Диапазон работы компенсатора, минута | от -3 до +3 | от -3,5 до +3,5 | от -3,5 до +3,5 | от -4 до +4 | |
| Габаритные размеры, (Длина х Ширина х В ысота), мм, не более | 205х205х 347 | 205х205х 350 | 205х205х 365 | 205х205х 365 | 200х200х 345 |
| Масса, кг, не более | 5,8 | 5,9 | 6,3 | 6,3 | 5,8 |
| 1) - Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. | |||||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | CTS-661R10 | STE-661R10 | CTS-662R10 | STE-662R10 | CTS-632R10M |
| Дискретность измерений: - углов, секунда1) - расстояний, мм | 1 1 | ||||
| Наименьшее расстояние визирования, м, не более | 1,5 | ||||
| Увеличение зрительной трубы, крат | 30 | ||||
| Диаметр входного зрачка зрительной трубы, мм | 45 | ||||
| Пределы допускаемой погрешности компенсации компенсатора, секунда | ±1 | ||||
| Угловое поле зрения зрительной трубы, не менее | 1°30‘ | ||||
| Цена деления круглого установочного уровня, минута/ 2 мм | 8 | ||||
| Напряжение источника питания постоянного тока, В | 7,4 | ||||
| Диапазон работы компенсатора, минута | от -6 до +6 | ||||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +50 | ||||
| Наименование характеристики | Значение | |
| Модификация | CTS- STE- CTS- STE- 661R10 661R10 662R10 662R10 | CTS-632R10M |
| Габаритные размеры, (Длина х Ширина х В ысота), мм, не более | 200x195x350 | 195x195x350 |
| Масса, кг, не более | 5,6 | 5,5 |
| 1)- Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | Sanding | 1 шт. |
| Трегер | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство (Блок питания) | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Чехол от дождя | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
- п. 5 «Измерение углов», п. 6 «Измерение расстояния» «Тахеометры электронные Sanding модификация CTS-632R10M. Руководство по эксплуатации»;
- п. 8 «Измерение» «Тахеометры электронные модификации CTS-661R10/STE-661R10, CTS-662R10/STE-662R10. Руководство по эксплуатации»;
- п. 3 «Измерение» «Тахеометры электронные Sanding модификации Arc 5 Pro/Arc 6 Руководство по эксплуатации»;
- п. 6 «Базовая съемка» «Тахеометры электронные Sanding модификации ARC 7/ARC 9. Руководство по эксплуатации»;
- п. 3 «Измерение» «Тахеометры электронные Sanding модификация ARC 10. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.8.5.1, 8.5.2);
«Стандарт предприятия. Тахеометры электронные Sanding: Arc 5, Arc 6, Arc 7, Arc 9, Arc 10, CTS-632R10M, CTS-661R10, STE-661R10, CTS-662R10, STE-662R10», SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD, Китай.
