| Номер в госреестре | 92033-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), Краснодарский край, г. Новороссийск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 462 ПСП «Краснодарский». Резервная схема учета (далее - РСУ СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Принцип действия РСУ СИКН основан на использовании косвенного метода динамических измерений массы нефти с использованием ультразвукового преобразователя расхода и преобразователя плотности.
РСУ СИКН заводской № 02, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из измерительной линии (ИЛ), блока измерений показателей качества нефти системы измерений количества и показателей качества № 462 ПСП «Краснодарский» (далее - БИК), системы сбора и обработки информации (далее - СОИ).
В состав РСУ СИКН входят средства измерений (СИ), приведенные в таблице 1.
Таблица 1 - Перечень СИ
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - УЗР) | 79419-20 |
| Датчики давления Агат-100МТ | 74779-19 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835 | 15644-06 |
| Преобразователь плотности жидкости измерительный CDM | 63515-16 |
| Преобразователи плотности жидкости «ТН-Плотномер-25-6,3 | 77871-20 |
| Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829 | 15642-06 |
| Влагомеры нефти поточные УДВН-1пм* | 14557-05 |
| Влагомеры нефти поточные УДВН-1пм** | 14557-15 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | 57762-14 |
| Комплекс измерительно вычислительный ТН-01 (далее - ИВК) | 67527-17 |
* Применяется при температуре измеряемой среды от +5 до +35 °C и диапазоне плотности измеряемой среды от 790 до 920 кг/м3.
* * Применяется при температуре измеряемой среды от +5 до +35 °C.
В состав РСУ СИКН входят показывающие СИ давления и температуры нефти утвержденных типов.
РСУ СИКН обеспечивает выполнение следующих основных функций:
- автоматизированное измерение объема нефти и объемного расхода нефти;
- автоматизированное вычисление массы брутто нефти и массового расхода;
- вычисление массы нетто нефти с использованием результатов вычисления массы брутто нефти в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
- автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;
- поверку и КМХ УЗР по стационарной установке поверочной трубопоршневой двунаправленной (регистрационный № 37248-08) или по передвижной поверочной установке;
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- защита алгоритма и программы РСУ СИКН от несанкционированного доступа установкой паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер РСУ СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, закрепленную на площадке РСУ СИКН. Формат нанесения заводского номера - цифровой. Фотографии общего вида РСУ СИКН и информационной таблички представлены на рисунках № 1 и № 2.
Пломбировка РСУ СИКН не предусмотрена.
Нанесение знака поверки на РСУ СИКН не предусмотрено.

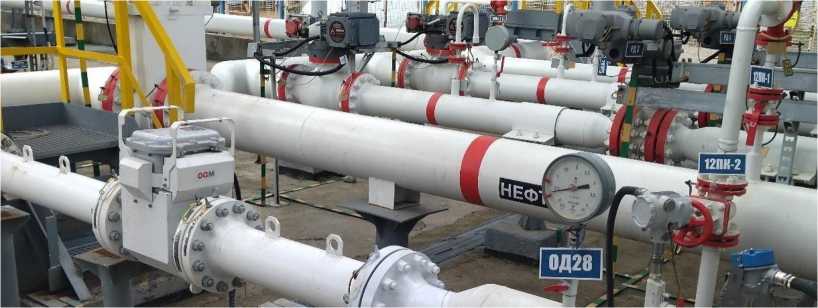

Рисунок 1 - Общий вид РСУ СИКН

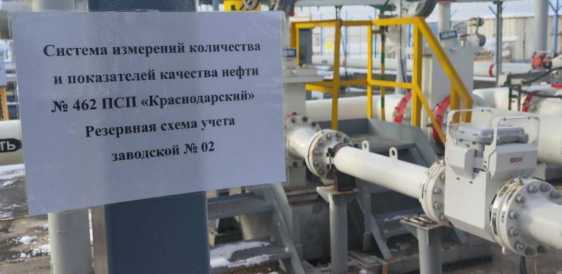

Рисунок - 2 Информационная табличка РСУ СИКН
РСУ СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечания: -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе; - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики РСУ СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, м3/ч | от 91,1 до 258,3 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Диапазон измерений избыточного давления измеряемой среды, МПа | от 0,3 до 4,0 |
| Температура измеряемой среды, °С | от 0 до +35 |
| Плотность измеряемой среды в рабочем диапазоне температур, кг/м3 | от 790 до 930 |
| Кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт) | от 2 до 100 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Наименование характеристики | Значение |
| Содержание свободного газа | Не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки оборудования СОИ - в месте установки ИЛ б) относительная влажность в месте установки оборудования СОИ, % в) атмосферное давление, кПа | от +10 до +35 от -39 до +38 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист инструкции по эксплуатации РСУ СИКН типографским способом.
Таблица 5 - Комплектность РСУ СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 462 ПСП «Краснодарский». Резервная схема учета | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 462 Краснодарского РУМН АО «Черномортранснефть», аттестована АО «Транснефть - Метрология», свидетельство об аттестации методики (метода) измерений № 387-RA.RU.312546-2023 от 27.09.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
