| Номер в госреестре | 92039-24 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | PHASEYE |
| Изготовитель | Eintik Technologies (Shanghai) Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.04.2034 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые PHASEYE (далее по тексту - дефектоскопы) предназначены для измерений толщины изделий, глубины залегания дефекта, разности глубин залегания дефектов, протяженности между индикациями дефекта по поверхности сканирования, расстояния, временных интервалов и отношения амплитуд сигналов отраженных от дефектов в деталях и заготовках из металлов и других упругих материалов.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскоп состоит из электронного блока и преобразователя, подключаемого к нему с помощью кабеля. На корпусе дефектоскопа находятся разъемы для подключения преобразователей на фазированной решетке (далее по тексту - ФР), для подключения классических пьезоэлектрических преобразователей (далее по тексту - ПЭП), в том числе для дифракционно-временного метода (TOFD), датчика пути, питания, системной интеграции, видеовыхода Mini-DP, Ethernet и USB.
Дефектоскопы выпускаются в следующих модификациях: PHASEYE и PHASEYE S. Модификации отличаются размерами корпуса и количеством независимых каналов. Дефектоскопы модификации PHASEYE S имеют 32 независимых каналов, дефектоскопы модификации PHASEYE могут иметь до 64 независимых каналов.
Дефектоскопы используются совместно с ФР и ПЭП производства Eintik Technologies (Shanghai) Co., Ltd. (Китай) и Olympus NDT Canada Incorporated (Канада).
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (буквенно-числовой).
Общий вид и место нанесения заводского номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы не предусмотрено.
Пломбирование дефектоскопов не предусмотрено.
а) б)

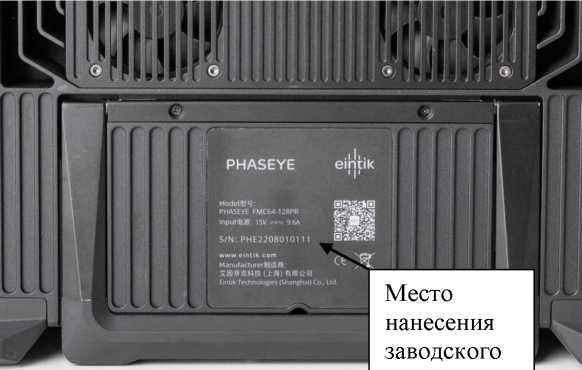

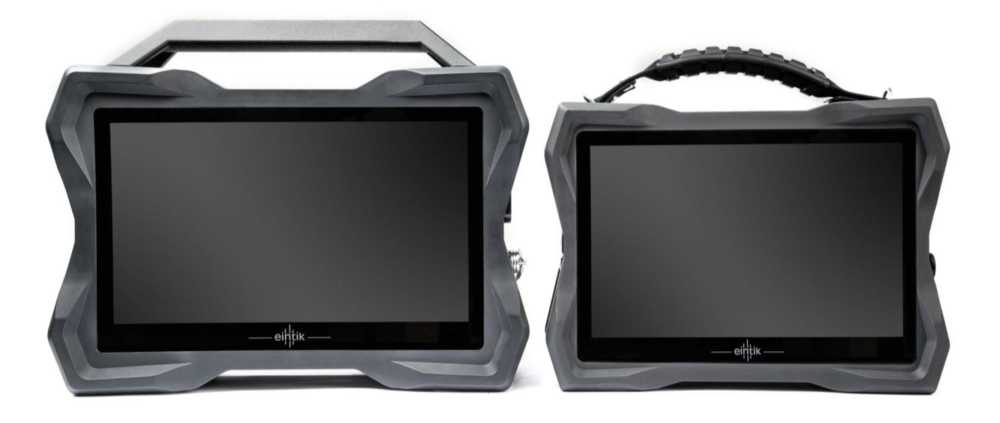

Рисунок 1 - Общий вид дефектоскопов: а) модификация PHASEYE; б) модификация PHASEYE S в) место нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) «Phaseye» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Phaseye |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта, мм | от 2 до 500 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм | ±(0,3+0,01-Y1)) |
| Диапазон измерений толщины (по стали), мм | от 2 до 4500 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | ±(0,3+0,005^2)) |
| Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм | от 2 до 120 |
| Пределы допускаемой абсолютной погрешности измерений расстояния дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм | ±(0,3+0,02^X3)) |
| Диапазон измерений расстояний датчиком пути, мм | от 1 до 20000 |
| Пределы допускаемой абсолютной погрешности измерений расстояний датчиком пути в диапазоне от 1 до 100 мм включ., мм | ±0,5 |
| Пределы допускаемой относительной погрешности измерений расстояний датчиком пути в диапазоне св. 100 до 20000 мм, % | ±0,5 |
| Диапазон измерений разности глубин залегания дефектов, мм | от 5 до 170 |
| Пределы допускаемой абсолютной погрешности измерений разности глубин залегания дефектов, мм | ±(0,5+0,005<M4)) |
| Диапазон измерений протяженности между индикациями дефекта по поверхности сканирования, мм | от 15 до 225 |
| Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями дефекта по поверхности сканирования, мм | ±(0,8+0,005^N5)) |
| Диапазон измерений временных интервалов, мкс | от 0,1 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс: - в диапазоне от 0,1 до 200 мкс включ. - в диапазоне св. 200 до 1000 мкс | ±0,07 ±0,10 |
| Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | от -30 до 0 |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ: - в диапазоне св. -30 до -11 дБ включ. - в диапазоне св. -11 до 0 дБ | ±2 ±1 |
| 1) - где Y - измеренное значение глубины залегания дефекта, мм 2) -где H - измеренное значение толщины, мм 3) - где X - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм 4) - где M - измеренное значение разности глубин залегания дефекта, мм. 5) - где N - измеренное значение протяженности между индикациями дефекта по поверхности сканирования, мм. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| PHASEYE S | PHASEYE | |
| Количество независимых каналов ФР, шт. | 32 | от 32 до 64 |
| Максимальное количество каналов ФР, шт. | 64 | от 32 до 128 |
| Количество каналов TOFD, шт. | 2 | от 2 до 4 |
| Диапазон установки скорости распространения ультразвука в контролируемых материалах, м/с | от 635 до 15240 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - батарея с напряжением, В | 220±20 50 от 15 до 18 | |
| Габаритные размеры электронного блока, мм, не более: - длина - ширина - высота | 288 96 212 | 310 96 247 |
| Масса электронного блока (с одной батареей), кг, не более | 4,0 | 5,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от - 25 до +45 80 | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой PHASEYE | PHASEYE, или PHASEYE S | 1 шт. |
| Кейс для транспортировки | _ | 1 шт. |
| Литий-ионная батарея | _ | 2 шт. |
| Адаптер питания постоянного тока | _ | 1 шт. |
| Шнур питания | _ | 1 шт. |
| Датчик пути | _ | от 1 шт. 1) |
| Преобразователь на фазированной решетке | _ | от 1 шт. 2) |
| Призма | _ | от 2 шт. 3) |
| Классический пьезоэлектрический преобразователь | _ | 4) |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1) - количество и тип энкодеров в соответствии с заказом 2) - количество и тип преобразователей в соответствии с заказом 3) - количество и тип призм в соответствии с заказом 4) - количество и тип преобразователей в соответствии с заказом | ||
приведены в документе «Дефектоскопы ультразвуковые PHASEYE. Руководство
по эксплуатации», в разделе 7 «Интерфейс контроля».
Стандарт предприятия. Дефектоскопы ультразвуковые PHASEYE.
