Газоанализаторы СОКОЛ-ГА, 92042-24

92042-24
Газоанализаторы СОКОЛ-ГА (далее - газоанализаторы) предназначены для обнаружения токсичных газов в атмосферном воздухе и измерения их массовой концентрации.
Карточка СИ
Номер в госреестре 92042-24
Наименование СИ Газоанализаторы
Обозначение типа СИ СОКОЛ-ГА
Изготовитель Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань
Год регистрации 2024
Срок свидетельства 03.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы  СОКОЛ-ГА (далее - газоанализаторы) предназначены для

обнаружения токсичных газов в атмосферном воздухе и измерения их массовой концентрации.

Описание

Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.

Газоанализаторы осуществляют принудительный забор исследуемого атмосферного воздуха.

В качестве элементов для получения первичных данных о концентрациях определяемых компонентов в исследуемом атмосферном воздухе используются электрохимические датчики.

Обработка сигналов с электрохимических датчиков производится платой со встроенным программным обеспечением (ПО), входящей в вычислительно-измерительный блок.

Газоанализатор одновременно производит измерения по всем компонентам газовой смеси, для отправки полученных данных на облачный сервер один раз в 20 минут с помощью метеостанции Сокол М. При этом отправляется усредненное значение концентраций определяемых компонентов за прошедший период. Количество измеренных мгновенных значений концентраций определяемых компонентов за 20 мин - не менее 20.

Конструктивно газоанализаторы состоят из блоков. Основные блоки газоанализаторов указаны на рисунке 2.

Блок датчика СО2 предназначен для получения первичных данных о концентрации данного компонента. Изменение концентрации СО2 учитывается при измерении концентраций других определяемых прибором компонентов.

Блок датчика твердых частиц предназначен для получения первичных данных о концентрации взвешенных частиц в атмосферном воздухе.

Блок вычислительно-измерительный предназначен для непосредственного размещения модулей электрохимических датчиков. Количество датчиков - от 1 до 6 шт. А также для обеспечения электропитания электрохимических датчиков и системы управления их климатом, регистрации измеренных датчиками значений, цифрового обмена и передачи измерительной информации по каналу с интерфейсом RS-485 (на метеостанцию СОКОЛ-М1).

Данные передаются на метеостанцию СОКОЛ-М1. С помощью нее отправляется информация от газоанализаторов на сервер посредством GSM-сети. Для подключения газоанализаторов к серверу и мониторинга измеряемых газоанализаторами параметров используется облачный сервис SOKOL-M. Опционально возможна передача информации посредством проводного канала с помощью интерфейса RS-485 (Modbus RTU) на другие устройства.

Общий вид газоанализаторов приведен на рисунке 1. Основные блоки газоанализаторов указаны на рисунке 2.

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера в формате XXYYZZZZZZ (где ХХ - месяц, YY - год, ZZZZZZ -серийный номер), которые наносятся на идентификационные таблички методом лазерной гравировки (рисунок 3). Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено.

Рисунок 1 - Общий вид газоанализаторов СОКОЛ-ГА

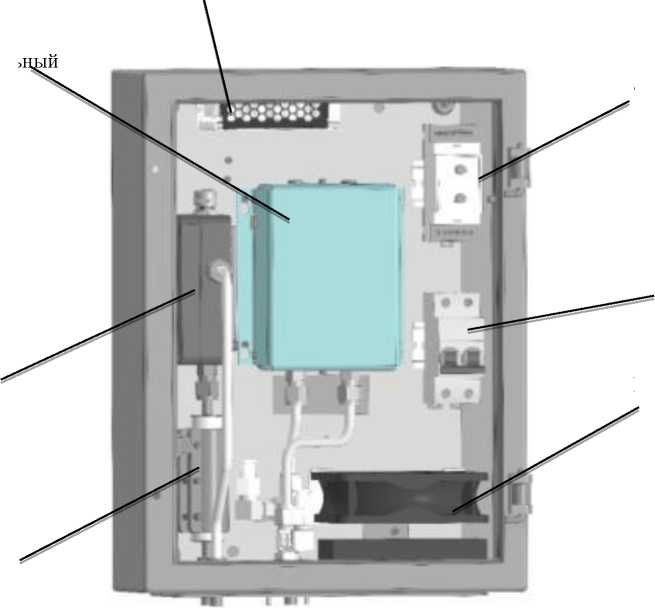

Блок питания

Нагреватель

Блок датчика CO2 и твердых частиц

Блок вычислительно-измеритель

Термостат

Вентилятор осевой

Автоматический включатель

Рисунок 2 - Основные блоки газоанализаторов

Место нанесения серийного номера

Рисунок 3 - Идентификационная табличка газоанализаторов СОКОЛ-ГА

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

gasnalyzer.bin

Номер версии (идентификационный номер) ПО, не ниже

2.0.1

Цифровой идентификатор ПО (алгоритм CRC32)

50EB7DC9

Технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблицах 2-3.

Таблица 2 -М

етрологические характеристики газоанализаторов

Определяемый компонент1)

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой погрешности измерений массовой концентрации определяемого компонента

приведенной2), %

относительной, %

Оксид углерода (CO)

от 0 до 10

от 0 до 10

от 0 до 3 включ.

±25

_

св. 3 до 10

_

±25

Диоксид серы (SO2)

от 0 до 25

от 0 до 5

от 0 до 0,05 включ.

±25

_

св. 0,05 до 5

_

±25

Сероводород (H2S)

от 0 до 3

от 0 до 0,08

от 0 до 0,008 включ.

±25

_

св. 0,008 до 0,08

_

±25

Продолжение таблицы 2

Определяемый компонент1)

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Поддиапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой погрешности измерений массовой концентрации определяемого компонента

приведенной2), %

относительной, %

Озон (Оз)

от 0 до 16

от 0 до 1,6

от 0 до 0,1 включ.

±25

_

св. 0,1 до 1,6

±25

Оксид азота NO

от 0 до 8

от 0 до 4

от 0 до 0,04 включ.

±25

_

св. 0,04 до 4

_

±25

Диоксид азота NO2

от 0 до 18

от 0 до 2

от 0 до 0,1 включ.

±25

_

св. 0,1 до 2

_

±25

1) время установления показаний T0,9 не более 90 секунд;

2) приведенная погрешность нормирована к верхнему пределу диапазона измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева и выхода на рабочий режим, ч, не более

12

Габаритные размеры (ДхШхВ), мм, не более

300x170x450

Масса, кг, не более

15

Напряжение питания переменным током частотой (50±1) Гц, В

от 176 до 264

Потребляемая мощность, Вт, не более

50

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +40 от 15 до 97 от 60 до 120

Средний срок службы, лет, не менее

8

Средняя наработка до отказа, ч, не менее

8000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Комплектность средства измерений представлена в таблице 5.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор

СОКОЛ-ГА

1 шт.

Комплект ЗИП1)

-

-

Руководство по эксплуатации

ТЕМГ.413415.002 ПС

1 экз.

Паспорт

ТЕМГ.413415.002 ПС

1 экз.

1) Состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации.

Сведения о методах измерений

приведены в разделе 14 «Методы испытаний» документа ТЕМГ.413415.002 ПС «Газоанализаторы СОКОЛ-ГА. Паспорт и руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

РД 52.04.840-2015 Применение результатов мониторинга качества атмосферного воздуха, полученных с помощью методов непрерывных измерений;

ТЕМГ.413415.002 ТУ Газоанализаторы СОКОЛ-ГА. Технические условия.
